Sharp AH-A12BE - Nomes das Peças; Unidade Interior; Unidade Exterior

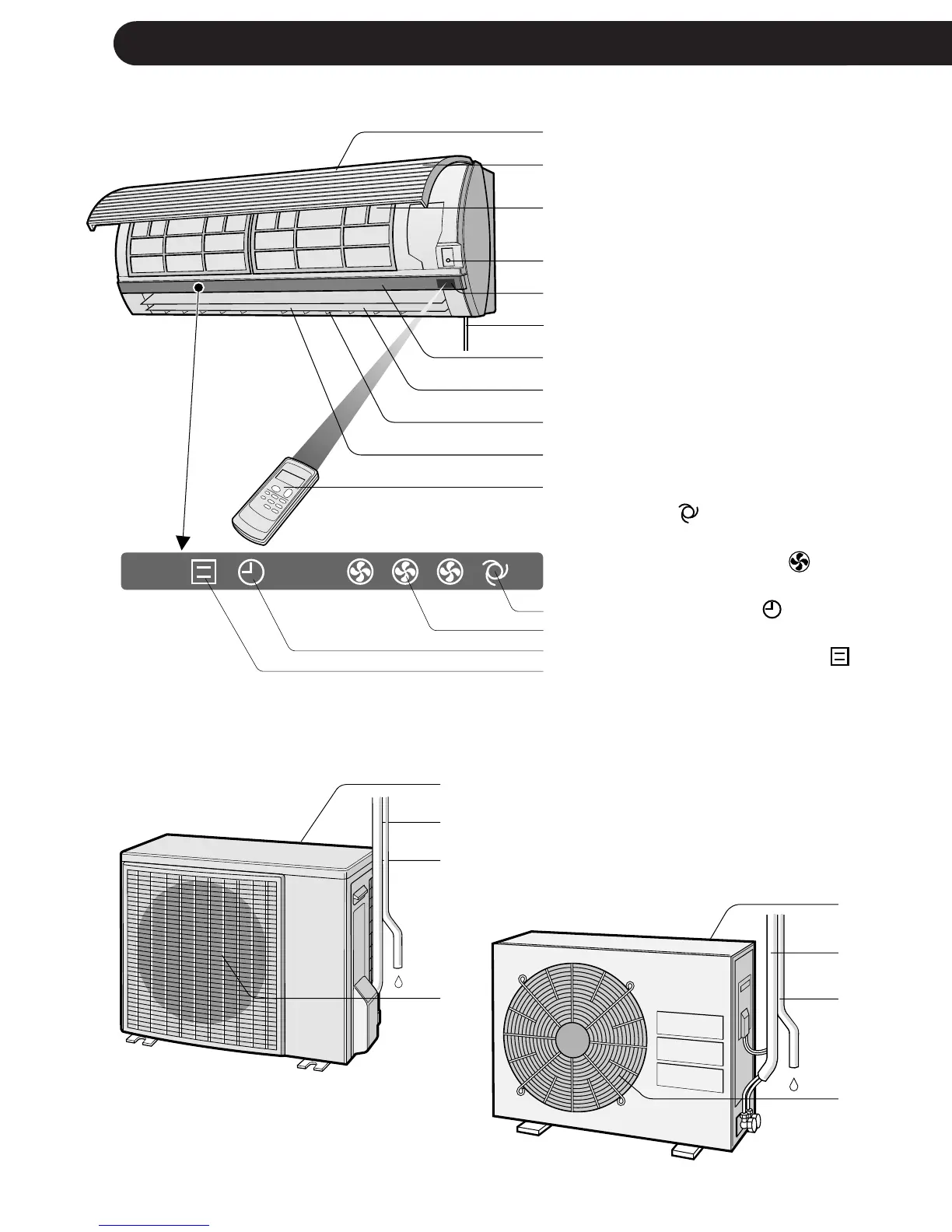

NOMES DAS PEÇAS
1 Entrada (Ar)
2 Painel aberto
3 Filtros de ar
4 Botão AUXILIAR (AUX.)
5 Janela RECEPTORA (RECEIVER)
6 Cabo de ligação à corrente
7 Painel indicador
8 Reguladores verticais
9 Reguladores horizontais
0 Saída (Ar)
q Controlo remoto
w Lâmpada de VELOCIDADE
AUTOMÁTICA DA VENTOINHA
(verde )
e Lâmpada de VELOCIDADE DA
VENTOINHA (verde )
r Lâmpada TEMPORIZADOR
(TIMER) (laranja )
t Lâmpada FUNCIONAMENTO
(OPERATION) (vermelha )
UNIDADE EXTERIOR
NOTA: As unidades reais podem divergir ligeiramente daquelas acima ilustradas.
UNIDADE INTERIOR
1
2
3
4
5
6
7
8
9
0
q
y Entrada (Ar)
u Tubo de refrigeração e
cabo de interligação
i Manga de escoamento
o Saída (Ar)
P-4
w
e
r
t
y
u
i
o
y
u
i
o
AE-A09BE/AE-A12BE
AU-A09BE/AU-A12BE
AE-A07BE
AU-A07BE
