GR-2
EΛΛΗΝΙΚΑ
(1) Αφαιρέστε το μπροστινό πλαίσιο. Ανατρέξ-
τε στην ενότητα “ΑΦΑΙΡΕΣΗ ΤΟΥ ΜΠΡΟ-
ΣΤΙΝΟΥ ΠΛΑΙΣΙΟΥ” (Σελίδα 4).
(2) Απαγκιστρώστε και
τραβήξτε προς τα έξω
τον εύκαμπτο σωλήνα
αποστράγγισης.
(3) Βγάλτε έξω το κάλυμα
αποστράγγισης.
(4)
Επανασυνδέστε τον εύκαμπτο σωλήνα απο-
στράγγισης και το κάλυμμα αποστράγγισης.
• Εισαγάγετε πλήρως τον εύκαμπτο σωλή-
να αποστράγγησης ώσπου να τερματίσει
και αγκιστρώστε την προβολή του.
•
Τοποθετήστε ένα εξάγωνο κλειδί στο κάλυμ-
μα αποστράγγισης και πιέστε το πλήρως.
Προσοχή:
Μετά την επανατοποθέτηση, βεβαιωθείτε ότι τόσο ο
εύκαμπτος σωλήνας αποστράγγισης όσο και το κά-
λυμα αποστράγγισης είναι σταθερά τοποθετημένα.
N
24
5
Στερέωση της εσωτερικής μονάδας
Για τη σωλήνωση από τα δεξιά
(1)
Τοποθετήστε τους σωλήνες και τον εύκαμπτο σωλήνα
αποστράγγισης μέσα από την τρύπα για το σωλήνα.
(2) Αγκιστρώστε τη μονάδα στην πλάκα στήριξης.
(3) Τραβήξτε το καλώδιο σύνδεσης μέσα στην
εσωτερική μονάδα.
(4) Σπρώξτε τη μονάδα και εφαρμόστε τα άγκιστρα
βάσης στο στήριγμα της πλάκας στήριξης.
(5) Τραβήξτε τη βάση της μονάδας για να ελέγξετε
αν είναι στηριγμένη στη θέση της.
Για τη σωλήνωση από τα αριστερά
(1)
Αντιστρέψτε τις θέσεις του εύκαμπτου σωλήνα
αποστράγγισης και του καλύμματος αποστράγγισης.
Ανατρέξτε στην “Αλλαγή σωλήνα αποστράγγισης”.
(2)
Συνδέστε τους σωλήνες και το καλώδιο σύνδεσης.
(3) Τυλίξτε την ταινία γύρω από τους σωλήνες και
το καλώδιο σύνδεσης.
(4) Τοποθετήστε τους σωλήνες κατά μήκος της
πίσω πλευράς της μονάδας και ασφαλίστε τους
συνδέοντας το στήριγμα σωλήνωσης.
(5) Τοποθετήστε τις σωλήνες, το καλώδιο σύνδε-
σης και τον εύκαμπτο σωλήνα αποστράγγισης
μέσα από την τρύπα για το σωλήνα.
(6) Αγκιστρώστε τη
μονάδα στην πλάκα στήριξης.
(7) Σπρώξτε τη μονάδα και εφαρμόστε τα άγγιστρα
βάσης στο στήριγμα της πλάκας στήριξης.
(8) Τραβήξτε τη βάση της μονάδας για να ελέγξετε
αν είναι στηριγμένη στη θέση της.
Σημειώσεις:
• Λυγίστε τους σωλήνες πολύ προσεκτικά για να
μην τους προκαλέσετε βλάβη.
• Τοποθετήστε τον εύκαμπτο σωλήνα αποστράγγι-
σης κάτω από τους σωλήνες.
Χρησιμοποιήστε χάλκινο καλώδιο.(Διατομή: 2,0 χιλ.
2
)
Χρησιμοποιήστε καλώδιο που δεν είναι ελαφρύτερο από ένα
ευλύγιστο καλώδιο που έχει επένδυση από πολυχλωροπρένιο
(Αναγνωριστικός κωδικός 60245 IEC 57).
(1)
Ετοιμάστε το άκρο του καλωδίου σύνδεσης για την εσωτερική μονάδα.
(2) Ανοίξτε το ανοιχτό πλαίσιο.
(3) Συνδέστε το ηλεκτρικό καλώδιο.
(4)
Στερεώστε το καλώδιο με το κάλυμμα καλωδίου και την κοντή βίδα.
(5) Κλείστε το ανοιχτό πλαίσιο.
Προφυλάξεις:
• Προσέξτε πάρα πολύ να μην μπερδέψετε τις συνδέσεις ακρο-
δεκτών. Εσφαλμένες συνδέσεις μπορεί να προκαλέσουν βλάβη
στο εσωτερικό κύκλωμα ελέγχου.
• Βεβαιωθείτε πως συνδέσατε το καλώδιο έτσι ώστε να συμφωνεί
με τις επισημάνσεις στον πίνακα συνδέσεων της εσωτερικής
μονάδας και με αυτές στην εξωτερική μονάδα.
Εύκαμπτος σωλήνας
αποστράγγισης
ΠΛΑΚΑ ΣΤΗΡΙΞΗΣ
Ταινία
Τοίχος
7 ΚΟΝΤΗ ΒΙΔΑ
8
ΣΤΗΡΙΓΜΑ ΚΑΛΩΔΙΟΥ
Ηλεκτρικό καλώδιο
Καλώδιο
γείωσης
Πίνακας συνδέσεων
Κάλυμα αποστράγγισης
Εξάγωνο κλειδί
Κάλυμα απο-
στράγγισης
Εύκαμπτος
σωλήνας απο-
στράγγισης
Κάλυμα απο-
στράγγισης
ȤȚȜ
ȤȚȜ
ȤȚȜ
ȤȚȜ
Κάνοντας την τρύπα του σωλήνα
(1)
Ανοίξτε μια τρύπα για το σωλήνα
με κατηφορική κλίση προς τα έξω
5 χιλ. χρησιμοποιώντας ένα τρυ-
πάνι μπετού που έχει διάμετρο 70
χιλ. είτε ένα οδοντωτό τρυπάνι.
(2) Τοποθετήστε το συνδετικό σω-
λήνα και τα καλύματα.
1

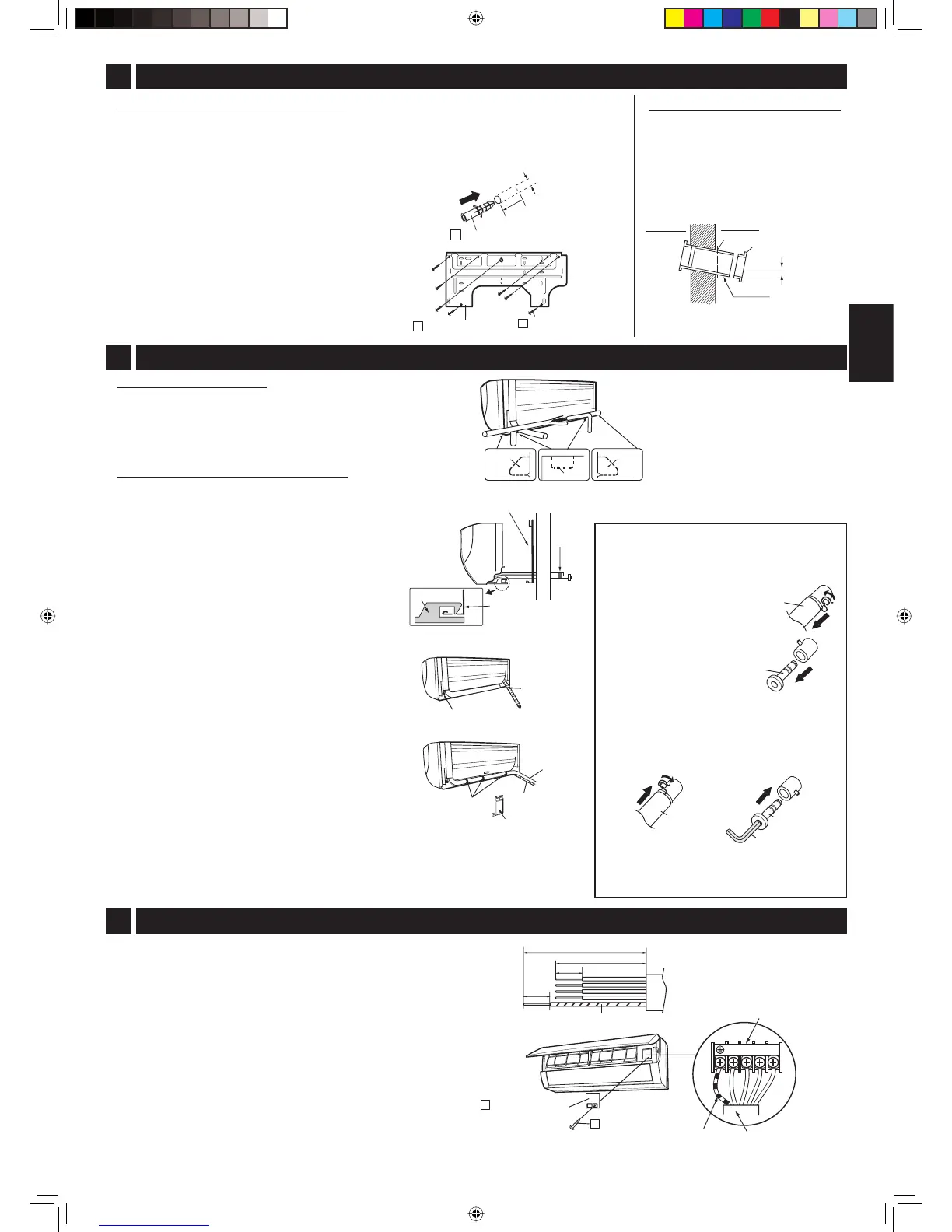

ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΠΛΑΚΑΣ ΣΤΗΡΙΞΗΣ ΚΑΙ ΑΝΟΙΓΜΑ ΤΡΥΠΑΣ ΣΩΛΗΝΑ
Εγκατάσταση της πλάκας στήριξης
(1) Αφού αναφερθείτε στο “ΔΙΑΣΤΑΣΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ”,
σημειώστε τη θέση για τις τρύπες στήριξης και την τρύπα του σωλήνα.
• Οι προτεινόμενες τρύπες είναι σημειωμένες με κύκλους. (7 σημεία)
• Βεβαιωθείτε ότι η πλάκα στήριξης είναι οριζόντια.
(2) Ανοίξτε τρύπες διαμέτρου 5,5 χιλ., βά-
θους 30 χιλ. και τοποθετήστε το ούπατ
τοίχου.
(3) Στερεώστε την
πλάκα στήριξης στον
τοίχο με τις μακριές βίδες και ελέγξτε
πως έχουν σφίξει γερά.
2
ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
Διαδρομή σωλήνωσης
Για τις κατευθύνσεις 1, 2, 4 και 5 κόψτε τη σημαδε-
μένη
ζώνη χωρίς όμως να αφήσετε κοφτερές ακμές.
(Διαφυλλάξτε το κομμένο μέρος για ενδεχόμενη μελ-
λοντική χρήση.)
3
ΣΥΝΔΕΣΗ ΗΛΕΚΤΡΙΚΩΝ ΚΑΛΩΔΙΩΝ ΣΤΗΝ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ
1 ΠΛΑΚΑ ΣΤΗΡΙΞΗΣ
3 ΜΑΚΡΙΑ ΒΙΔΑ
Εσωτερικά
Εξωτερικά
Κόψτε με ένα πριονι.
Κάλυμα
5 χιλ.
Συνδετικός
σωλήνας
(Κατηφορικά
προς την εξωτε-
ρική πλευρά
)
Πλάκα
Κόψτε την πλάκα κατά μήκος
της χάραξης.
Πλάκα
Πλάκα
Άγκιστρο
ΠΛΑΚΑ ΣΤΗΡΙΞΗΣ
Καλώδιο γείωσης
Στήριγμα σωλήνωσης
Αλλαγή σωλήνα αποστράγγισης
1
2
3
4
5
30
χιλ
5,5
χιλ.
2 ΟΥΠΑΤ ΤΟΙΧΟΥ
Εύκαμπτος σωλήνας
αποστράγγισης
Σωλήνες
Ταινία
Εύκαμπτος
σωλήνας απο-
στράγγισης
04_A3AYAP9_2NR.indb GR-204_A3AYAP9_2NR.indb GR-2 2012-01-12 20:45:192012-01-12 20:45:19
