TR-2
TÜRKÇE
(1) Ön paneli sökünüz. “ÖN PANELİ SÖKME
(Sayfa 4)” bölümüne bakınız.
(2) Drenaj hortumunu kancasın-
dan çıkarıp dışarı çekiniz.
(3) Drenaj kapağını çıkar-
tınız.
(4)
Drenaj hortumunu ve drenaj kapağını geri takınız.
• Drenaj hortumunu durana kadar tam ola-
rak sokunuz ve çıkıntıya kancalayınız.
• Drenaj kapağını bir allen anahtar ile tam
olarak yerine sıkıştırınız.
Dikkat:
Değiştirdikten sonra drenaj hortumuyla dre-
naj kapağının sağlam bir şekilde takılıp takıl-
madığını kontrol ediniz.
N
24
5
İç üniteyi monte etme
Sağ taraftaki borular için
(1) Boruları ve drenaj hortumunu boru deliğinden
geçiriniz.
(2) Üniteyi montaj plakasına kancalarından takınız.
(3) Bağlama kablosunu iç üniteye çekiniz.
(4) Üniteyi itiniz ve alttaki kancaları montaj plaka-
sının desteğine takınız.
(5) Ünitenin alt tarafını çekerek, ünitenin yerine
sağlam bir şekilde sabitlenip sabitlenmediğini
kontrol ediniz.
Sol taraftaki borular
(1) Drenaj hortumuyla drenaj kapağının yerlerini
değiştiriniz. “Drenaj Hortumunun değiştiril-
mesi” bölümüne bakınız.
(2) Boruları ve bağlama kablosunu bağlayınız.
(3) Boruları ve bağlama kablosunu birleştirerek
etrafl arına bant sarınız.
(4) Bunları ünitenin arkası
na yerleştiriniz ve boru
tutucuyu takınız.
(5) Boruları, bağlama kablosunu ve drenaj hortu-
munu boru deliğinden geçiriniz.
(6) Üniteyi montaj plakasına kancalarından takınız.
(7) Üniteyi itiniz ve alttaki kancaları montaj plaka-
sının desteğine takınız.
(8)
Ünitenin alt tarafını çekerek, ünitenin yerine sağlam
bir şekilde sabitlenip sabitlenmediğini kontrol ediniz.
Notlar:
• Borulara zarar vermemek için boruları dikkatli bir
biçimde bükünüz.
• Drenaj hortumunu boruların altına döşeyiniz.
Bakır kablo kullanınız.(Çapraz bölüm alanı: 2,0 mm
2
)
Polikloropren kaplı esnek kablodan (Kodu 60245 IEC 57) daha
hafi f olmayan bir kablo kullanınız.
(1) Bağlama kablosunun ucunu iç taraf için işlemden geçiriniz.
(2) Açılır paneli açınız.
(3) Kabloyu bağlayınız.
(4) Kabloyu kablo kapağı ve kısa vidayla sabitleyiniz.
(5) Açılır paneli kapatınız.
Uyarılar:
• Terminal bağlantılarını birbirine karıştırmamak için çok dikkatli
olunuz. Yanlış kablaj, iç kontrol devresine zarar verebilir.
• Kabloyu iç ünitenin terminal panosundaki ve dış ünitedeki işaret-
lemelere uyacak şekilde bağlayınız.
Drenaj hortumu
MONTAJ PLAKASI
Bantlama
Duvar
7 KISA VİDA
8
KABLO KAPAĞI
Bağlama kablosu
Toprak kablosu
Terminal panosu
Drenaj kapağı
Drenaj
hortumu
Allen
anahtar
Drenaj
kapağı
Drenaj hortumu
Drenaj kapağı
8 mm
8 mm
40 mm
50 mm
Boru deliği açılması
(1) Dış tarafa 70 mm çapında
beton matkabı veya 5 mm aşa-
ğıya eğimli delik testeresi ile bir
boru deliği deliniz.
(2) Manşon ve kapakları ayarlayı-
nız.
1

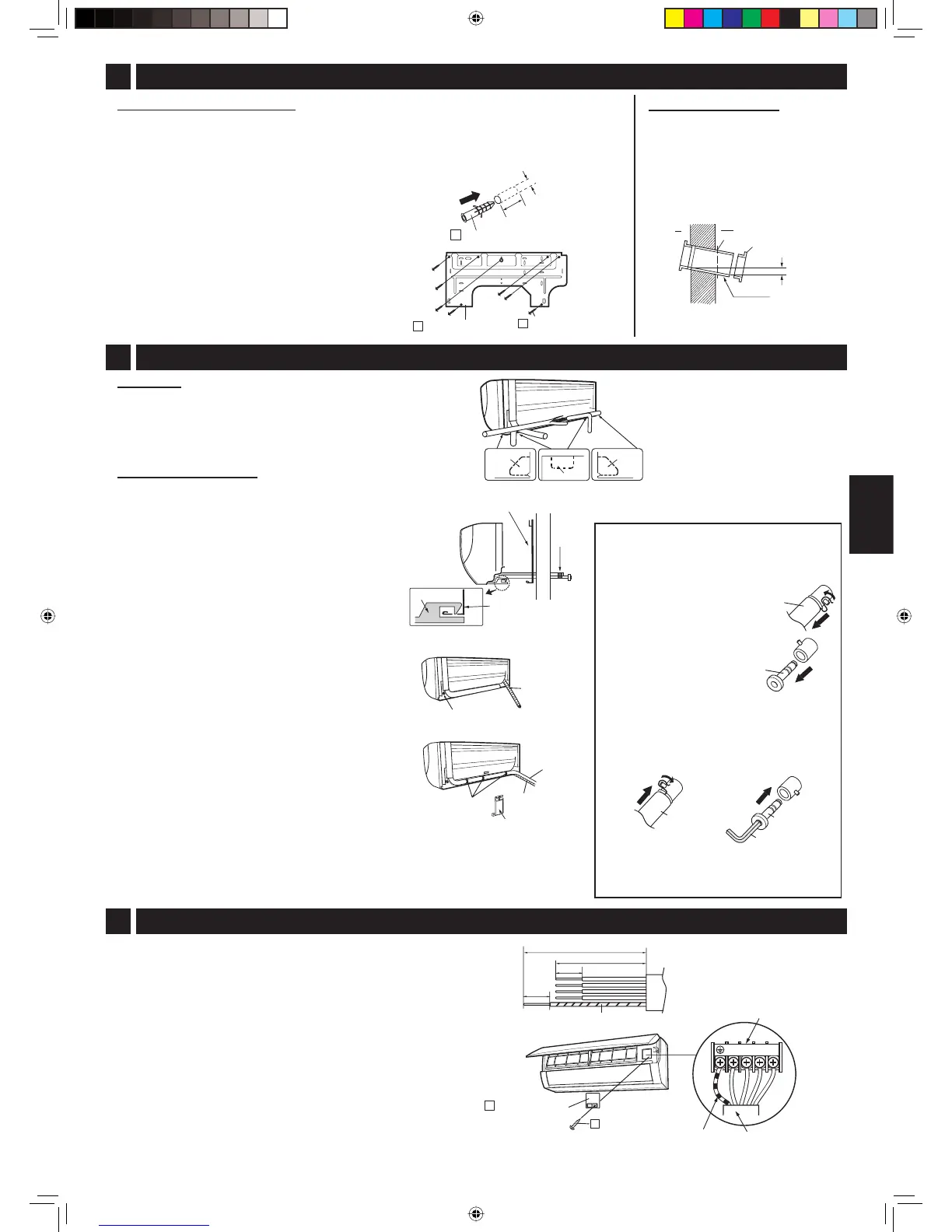

MONTAJ PLAKASINI YERLEŞTİRME VE BİR BORU DELİĞİ AÇMA
Montaj plakasının takılması
(1) “İÇ ÜNİTENİN KURULUM BOYUTU” bölümüne başvurarak sabitleme delikleri ve
boru deliğinin yerini işaretleyiniz.
•
Tavsiye edilen sabitleme delikleri, deliğin etrafında bir daire olarak işaretlenmiştir. (7 nokta)
• Montaj plakasını yatay olarak takınız.
(2) Çapı 5,5 mm, derinliği 30 mm olan de-
likler deliniz ve duvar dübelini takınız.
(3) Montaj plakasını uzun vidalarla duvara
sabitleyiniz ve sağlamlığını kontrol
ediniz.
2
İÇ ÜNİTEYİ AYARLAMA
Boru yolu
1, 2, 4 ve 5 yönleri için herhangi bir keskin kenar
bırakmaksızın belirli bölgeyi kesiniz
.
(Kesilen plakayı gelecekte kullanma olasılığına kar-
şın saklayın.)
3
KABLOYU İÇ ÜNİTEYE BAĞLAMA
1 MONTAJ PLAKASI
3 UZUN VİDA
İç
Dış
Testereyle kesin.
Kapak
5 mm
Manşon
(Dış tarafa aşağı
yönde
)
Plaka
Plakayı çentik
boyunca kesiniz.
Plaka
Plaka
Kanca
MONTAJ PLAKASI
Toprak kablosu
Boru tutucu
Drenaj hortumunun değiştirilmesi
1
2
3
4
5
30
mm
5,5
mm
2 DUVAR DÜBELİ
Drenaj Hortumu
Borular
Bant
04_A3AYAP9_2NR.indb TR-204_A3AYAP9_2NR.indb TR-2 2012-01-12 20:45:302012-01-12 20:45:30
