1 Stroomaansluiting
2 ONDERHOUD-stekker
3 HDMI 1
4 HDMI 2
5 PC IN (VGA/AUDIO)
6 Component Video en L/R Audio-
ingang
7 SPDIF-uitgang (Digitale audio uit)
8 AV L/R Audio-uitgang
9 SCART 1 (CVBS-tuner uit)
10 SCART 2 (CVBS-monitor uit)
11 Tuner-ingang
12 COMMON INTERFACE-sleuf
13 Uitgang koptelefoon
14 Composiet ( AV IN, AV/LR)
15 S-Video
16 HDMI 3 (Alleen bij 32” en 42”)

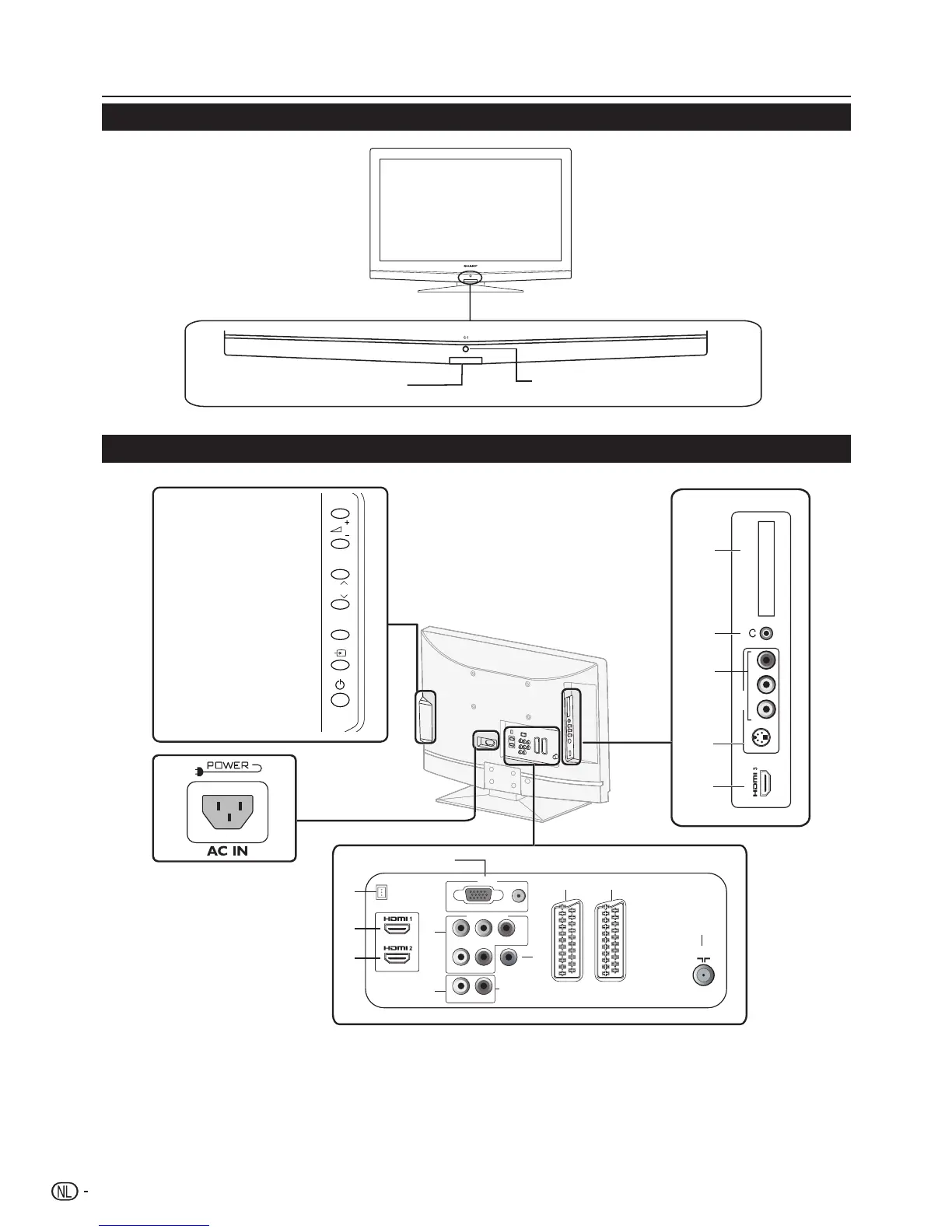

TV (voorkant)
TV (achterkant)
4
Remote control sensor
B Indicator (stand-by/Aan)
MENU-knop
i (k/l)
Volumeknoppen
P (r/s)
Programmaknoppen [kanalen]
b knop invoerbron
a (Power)
Aan/uit-knop
