Sharp PN-85TH1 Setup Manual

6
P

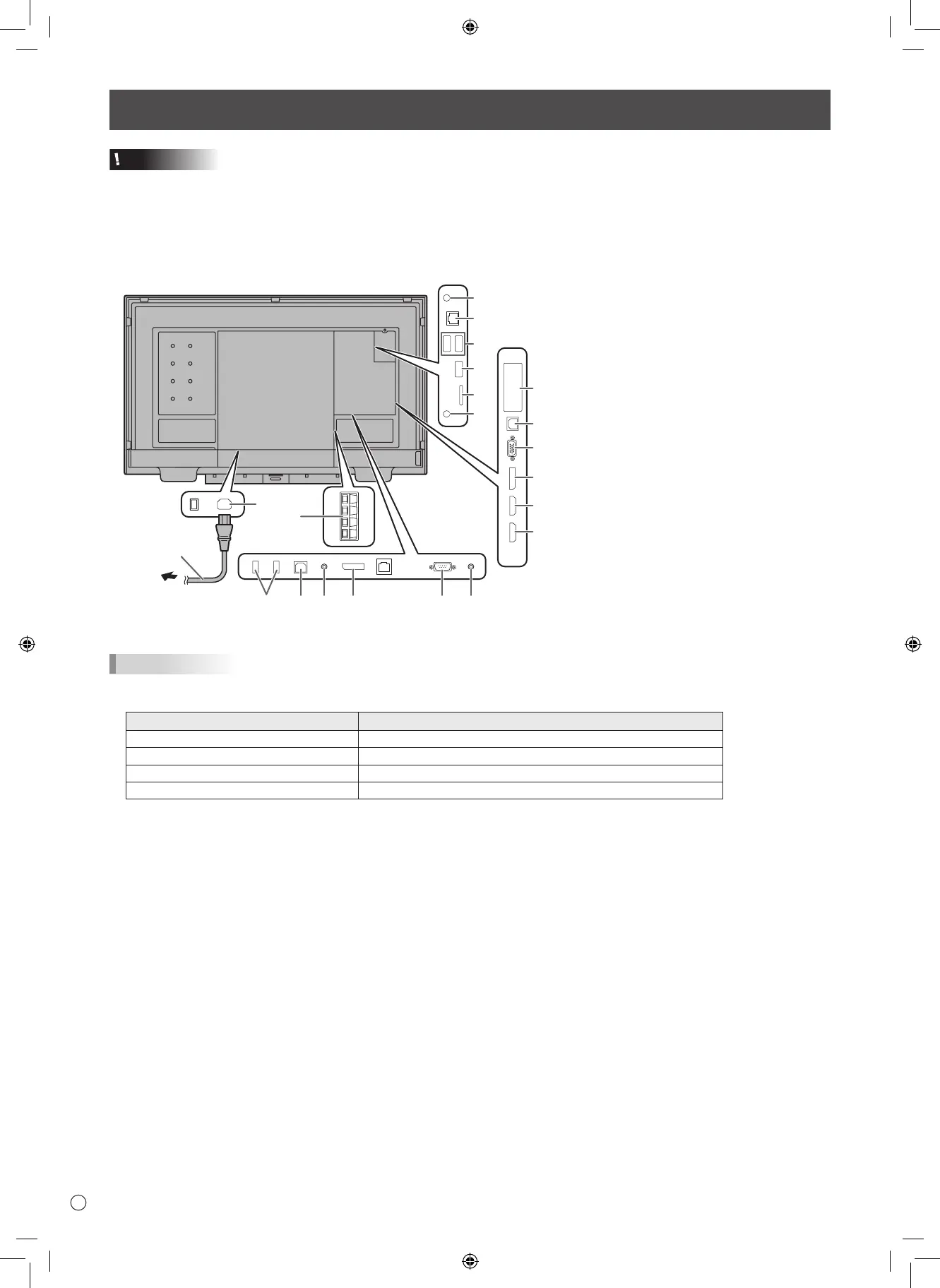

Соединения
Внимание
• Проверьте, что вы выключили главный выключатель питания и вынули вилку из розетки питания, прежде чем
присоединять/отсоединять кабели. Также прочтите руководство пользователя того оборудования, которое будет
подсоединяться.
• Будьте внимательны и не перепутайте при подсоединении кабелей входной и выходной разъемы. Если кабели,
подсоединенные к входному и выходному разъемам, будут случайно перепутаны, это может стать причиной
возникновения неисправностей и других проблем.
ПОДСКАЗКИ
• Определите входной аудиотерминал для использования в каждом режиме входа в AUDIO SELECT <ВЫБРАТЬ АУДИО
ВХОД> в меню SETUP <УСТАНОВКА>. Указанные ниже параметры настройки устанавливаются на заводе.
Режим ввода Входной разъем аудио (настройка по умолчанию)
DisplayPort Входной разъем DisplayPort
HDMI1 Входной разъем HDMI1
HDMI2 Входной разъем HDMI2
D-SUB Входной разъем аудио
• Для использования сенсорной панели с компьютером, подключенным ко входному разъему видео данного монитора,
необходимо соединить разъем TOUCH PANEL1 сбоку с компьютером с помощью поставляемого USB-кабеля и
установить на компьютере приложение Touch pen Management Tool с поставляемого компакт-диска. (настройка по
умолчанию)
• Для использования разъема TOUCH PANEL2 снизу измените настройку используемого разъема в TOUCH INPUT
SELECT <ВЫБОР ВХОДА СЕНС. ПАНЕЛИ> в меню SETUP <УСТАНОВКА> на TOUCH PANEL2.
• Установите приложение Pen Software с поставляемого компакт-диска.
Если установлено приложение Information Display Downloader, можно проверять наличие последних версий указанных
приложений и загружать их.
Информация об установке приведена в руководствах по эксплуатации.
Программы установки приложений Touch Viewing Software и SHARP Display Connect можно загрузить с помощью
приложения Information Display Downloader.
• Термины HDMI и HDMI High-Denition Multimedia Interface и Логотип HDMI являются товарными знаками или
зарегистрированными товарными знаками HDMI Licensing Administrator, Inc. в Соединенных Штатах и других странах.
• DisplayPort является зарегистрированной торговой маркой Video Electronics Standards Association.
• Adobe, Acrobat и Acrobat Reader являются или зарегистрированными торговыми марками, или торговыми марками
Adobe Systems Incorporated в Соединенных Штатах и/или в других странах.
• Google и Android являются торговыми марками или зарегистрированными торговыми марками Google LLC.
• VESA является или зарегистрированной торговой маркой, или торговой маркой Video Electronics Standards Association
в Соединенных Штатах и/или в других странах.
• Все другие бренды и названия продуктов являются торговыми марками и зарегистрированными торговыми марками
соответствующих владельцев.
1. Входной разъем питания переменного
тока
2. Разъем антенны беспроводной LAN
3. Разъем LAN
4. USB-порт (совместимый с USB 3.0)
5. USB-порт (совместимый с USB 2.0)
6. Гнездо для карты microSD
7. Слот расширения
8. Разъем TOUCH PANEL1 (для
сенсорной панели)
9. Входной разъем D-Sub
10. Входной разъем DisplayPort
11. Входной разъем HDMI1
12. Входной разъем HDMI2
13. Разъемы внешнего динамика
14. USB-концентратор (для компьютера)
(совместимый с USB 2.0)
15. Разъем TOUCH PANEL2 (для
сенсорной панели)
16. Выходной разъем аудио
17. Выходной разъем DisplayPort
18. Входной разъем RS-232C
19. Входной разъем аудио
9
10
11
1
16 1715 18 1914
13
5
4
3
7
8
6
2
2
12
Для розетки
питания
Шнур питания
(входит в комплект
поставки)
