10
F

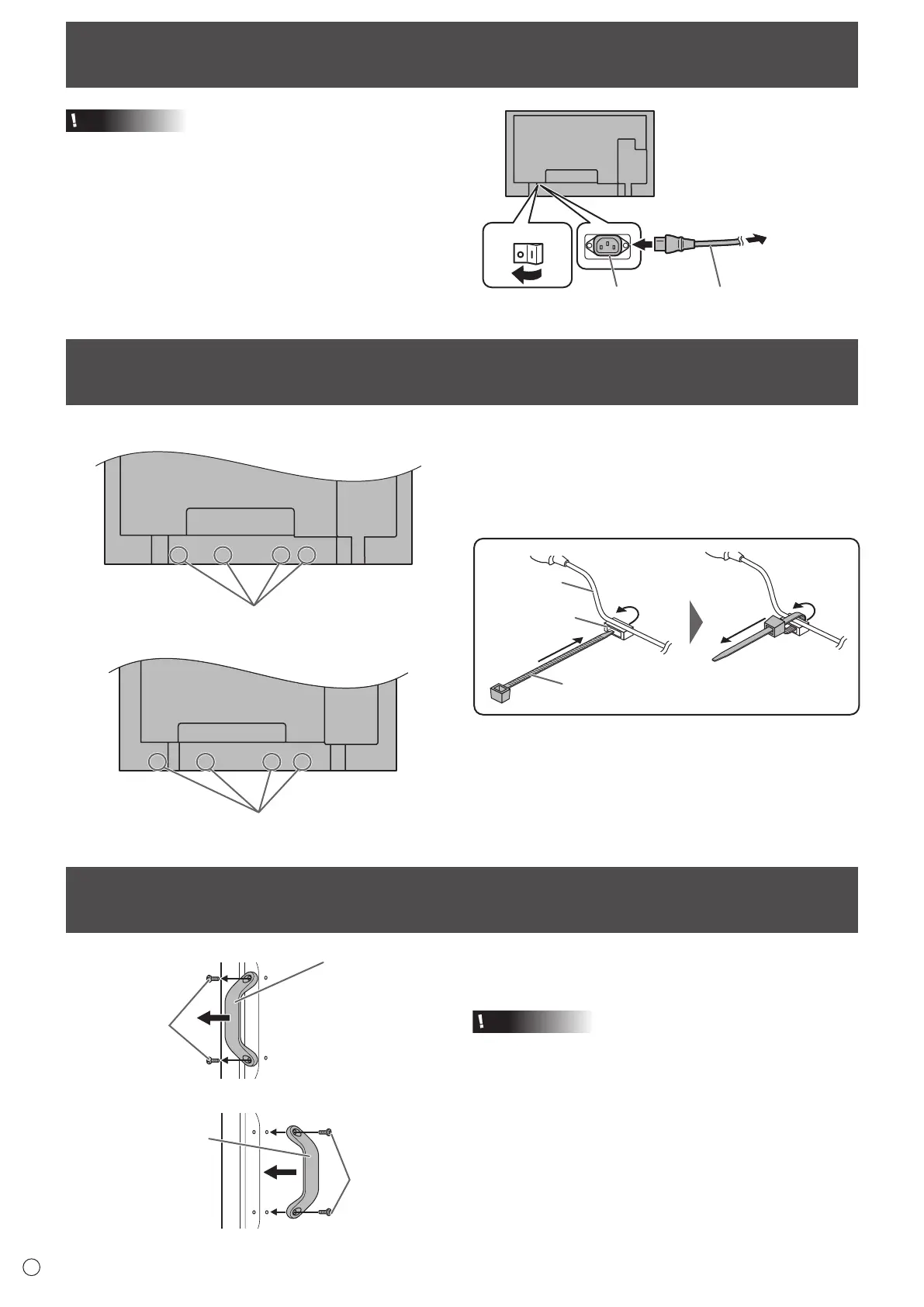

Raccordement du cordon d’alimentation
Attention
• N’utilisez pas un autre cordon d’alimentation que celui qui
est fourni avec le moniteur.
1. Mettez hors tension l’interrupteur principal.
2. Raccordez le cordon d’alimentation (fourni) à la borne
d’entrée secteur.
3. Raccordez le cordon d’alimentation (fourni) à la prise
d’alimentation secteur.
1
2
3
Vers la prise
d’alimentation
secteur
Borne d’entrée secteur
Interrupteur principal
Cordon d’alimentation
(fourni)
Fixation des câbles
Suppression des poignées
Les poignées peuvent être retirées.
Les poignées retirées peuvent être xées à l’arrière.
Attention
• Les poignées et leurs vis ne doivent être utilisées qu’avec
cet écran. Ne les utilisez pas avec d’autres appareils.
• Pour xer les poignées, assurez-vous d’utiliser les
poignées et les vis qui ont été retirées du moniteur.
• Assurez-vous que les poignées sont bien xées.
[PN-E471R]
[PN-E421]
Les câbles raccordés aux bornes situées à l’arrière du
moniteur peuvent être attachés à l’aide du serre-câbles.
Insérez le serre-câbles dans la xation du serre-câbles à
l’arrière du moniteur et attachez les câbles.
Câble
Fixation du
serre-câble
Serre-câbles
Poignée
Vis des
poignées
Poignée
Vis des
poignées
