ESPAÑOL
7
S
Conexiones
n

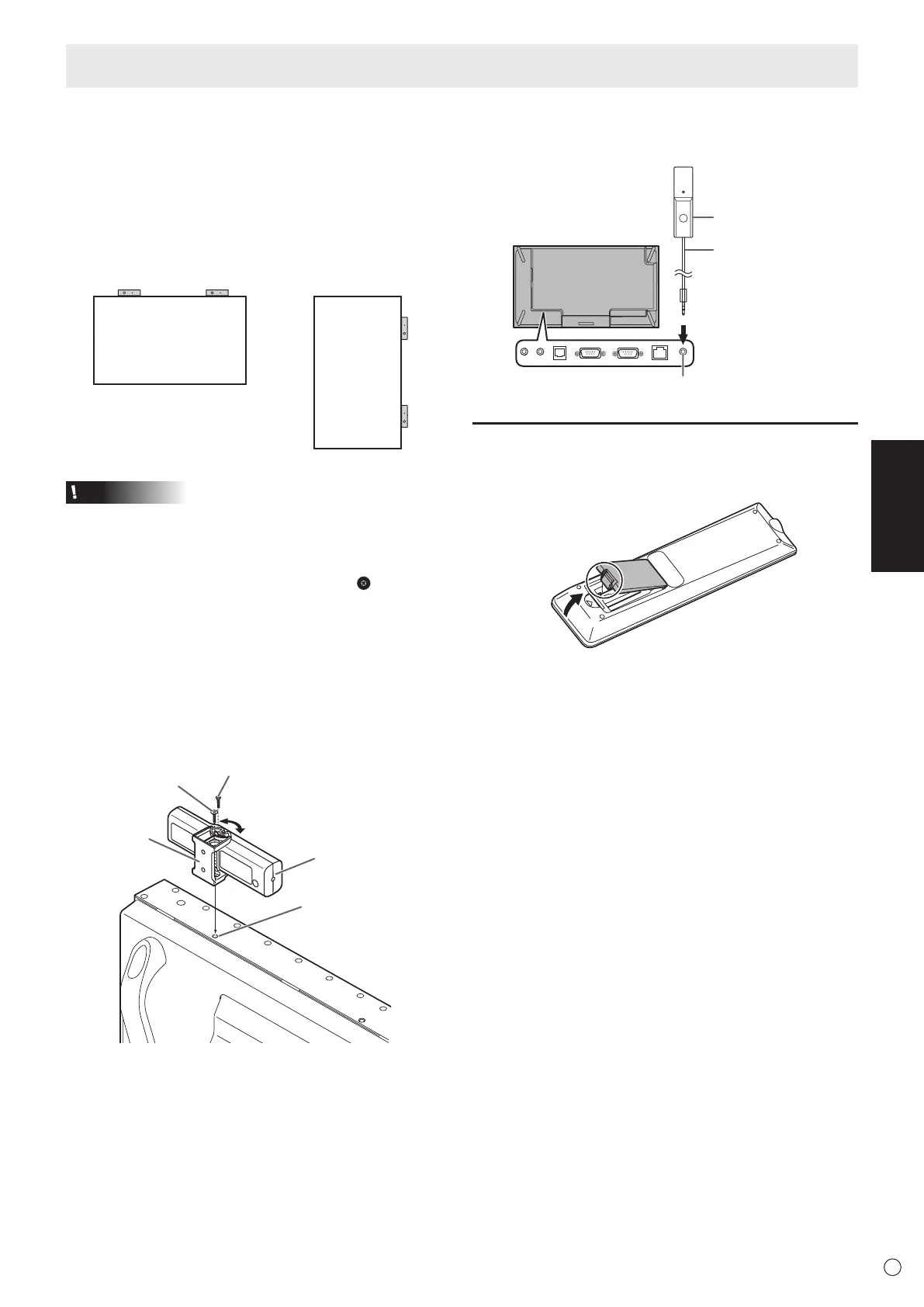

Montaje del kit de control (opcional) en el
monitor
Si usa el monitor con el control remoto, será necesario el kit
de control PN-ZR02 (opcional).
Acople el cajetín del sensor de control remoto según se
muestra en la siguiente ilustración.
Para el monitor en
orientación horizontal
Para el monitor en
orientación vertical
Precaución
• Cuando acople el cajetín del sensor de control remoto,
apague el interruptor de alimentación principal.
• Conecte los monitores en serie con un cable RS-232.
1. Retire el protector trasero de la etiqueta (
) que se ha
jado al oricio de montaje del cajetín del sensor de
control remoto del monitor.
2. Fije el brazo de jación, para ello inserte el tornillo de
montaje en el oricio de montaje del cajetín del sensor
de control remoto del monitor.
3. Ajuste el ángulo del cajetín del sensor de control
remoto y asegúrelo con el tornillo de jación de modo
que pueda recibir señales de forma precisa desde el
control remoto.
Ajuste de ángulo
Brazo de fijación
Tornillo de montaje
Tornillo de fijación
Cajetín del sensor
de control remoto
Orificio de montaje del
cajetín del sensor de
control remoto
4. Inserte el cable de conexión del cajetín del sensor de
control remoto en el terminal del kit de control.
Cable de conexión
Cajetín del sensor
de control remoto
Terminal de kit de control
Instalación de las pilas
1. Coloque el dedo en la pieza marcada con ▲, luego
separe la cubierta.
2. Consulte las indicaciones del compartimento y coloque
las pilas (R‑03 (tamaño “AAA”) x 2) (suministradas
con el kit PN-ZR02 (opcional)) con la polaridad (+) y (-)
correcta.
3. Cierre la tapa.
