Sharp SA-155H User Manual

©
SA-155H/HB/E
NOTES ON SCHEMATIC DIAGRAM
@Parts marked with ‘‘A ” ((-_]) are important for maintaining
the safety of the set. Be sure to replace these parts with
specified ones for maintaing the safety and performance
of the set.
@Resistor: To differentiate the units of resistors, such
symbols as K and M are used: the symbol K
means 1000 ohm and the symbol M means
1000K ohm and the resistor without any
symbol is ohm-type resistor. Besides, the one
with ‘‘Fusible” is a fuse type.
©
®Capacitor: To indicate the unit of capacitor, a symbol P
is used; this symbol P means micro-micro-
farad and the unit of the capacitor without
such symbol is microfarad. As to electrolytic
capacitor, the expression “‘capacitance/with-
stand voltage’ is used;
®The indicated voltage in each section is the one measured by
electronic voltmeter between such a section and the chassis
with no signal given.
Specifications or wiring diagrams of this model are subject to
change for improvement without prior notice.
ANMERKUNGEN ZUM SCHEMATISCHEN SCHALTPLAN
eDie mit A ([£_]) bezeichneten Teile sind besonders
wichtig fir die Aufrechterhaltung der Sicherheit. Beim
Wechseln dieser Teile sollten die vorgeschriebenen Teile
immer verwendet werden, um sowohl die Sicherheit als auch
die Leistung des Gerates aufrechtzuerhalten.
@Widerstadnde: Um die Ejinheiten der Widerstande unter-
scheiden zu kOnnen, werden Symbole wie K
und M benutzt. Das Symbol K_ bedeutet
1000 Ohm und das Symbol M 1 000 Kilo-
ohm; Bei Widerstanden ohne Symbol han-
delt es sich um ohmsche Widerstande.
AuBerdem sind die mit ‘’Fusible’’ bezeichne-
ten Widerstande Schmelzsicherungstypen.
REMARQUES CONCERNANT LE
@Les piéces portant la marque A ([-_]) sont particuliére-
ment importantes pour le maintien de la sécurité. S’assurer
de les remplacer par des piéces du numéro de piéce spécifié
pour maintenir la sécurité et la performance de l'appareil.
Résistance: Pour différencier les unités de résistances, on
utilise des symboles tels que K et M: le
symbole K signifie 1000 ohms, le symbole M
1000 Kohms, et la résistance donnée sans
symbole est une résistance de type ohm. En
outre, celle qui est dotées de ‘‘Fusible’’ est
de type a fusible.
—15—
®@Kondensatoren: Zum Bezeichnen der Kondensatoreinheit
wird das Symbol P benutzt; dieses Symbol P
bedeutet Nanofarad. Die Einheit eines
Kondensators ohne Symbol ist Mikrofarad.
Fur Elektrolytkondensatoren wird die Be-
zeichnung ‘‘Kapazitat/Stehspannung’’ be-
nutzt.
®@Die in den einzelnen Teilen angegebenen Spannungen werden
mit einem elektronischen Voltmeter zwischen dem betreffen-
den Teil und dem Chassis ohne Signalzuleitung gemessen.
e@Anderungen der technischen Daten oder Verdrahtungsplane
dieses Modells im Sinne der Verbesserung jederzeit vor-
bahalten.
DIAGRAMME SCHEMATIQUE
@Condensateur: Pour indiquer Il’unité de condensateur, on
utilise le symbole P; ce symbole P signifie
micro-microfarad, et l’unité de condensateur
donnée sans ce symbole est le microfarad.
En ce qui concerne le condensateur élec-
trolytique, on utilise l’expression ‘‘tension
de régime/capacité”’;
®@La tension indiquée dans chaque section est celle mesurée par
le voltmétre électronique entre la section er. question et le
chassis, en l’absence de tout signal.
@Les caractéristiques ou diagrammes de cablage sont suscep-
tibles d’étre modifiés, a des fins d’amélioration, sans aucun
préavis.
SA-155H/HB/E
J7SMor si
ee
|
|
Ae aa
DBD ae Al | 49
an
~p
*

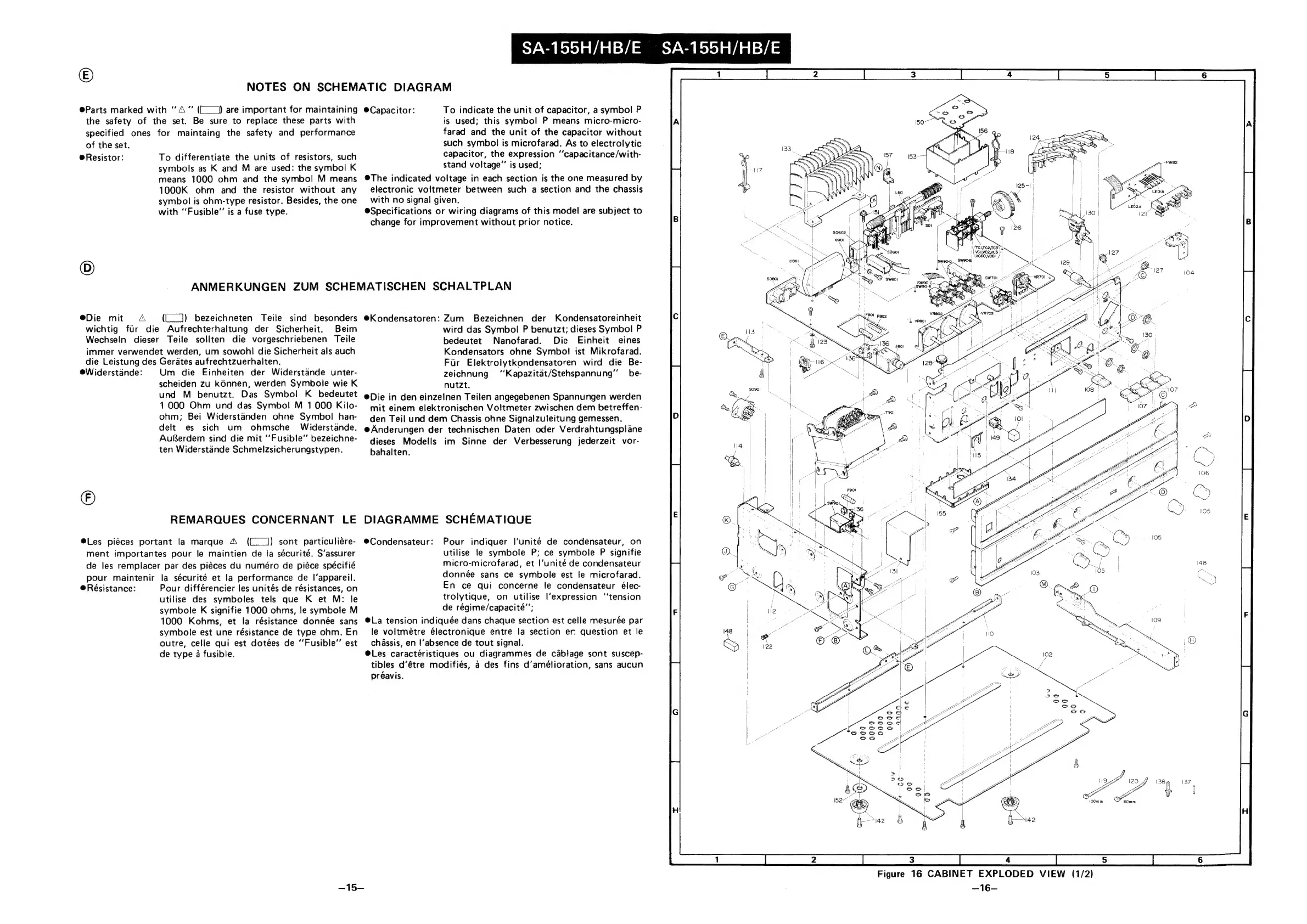

Figure 16 CABINET EXPLODED VIEW (1/2)
—16—
120
