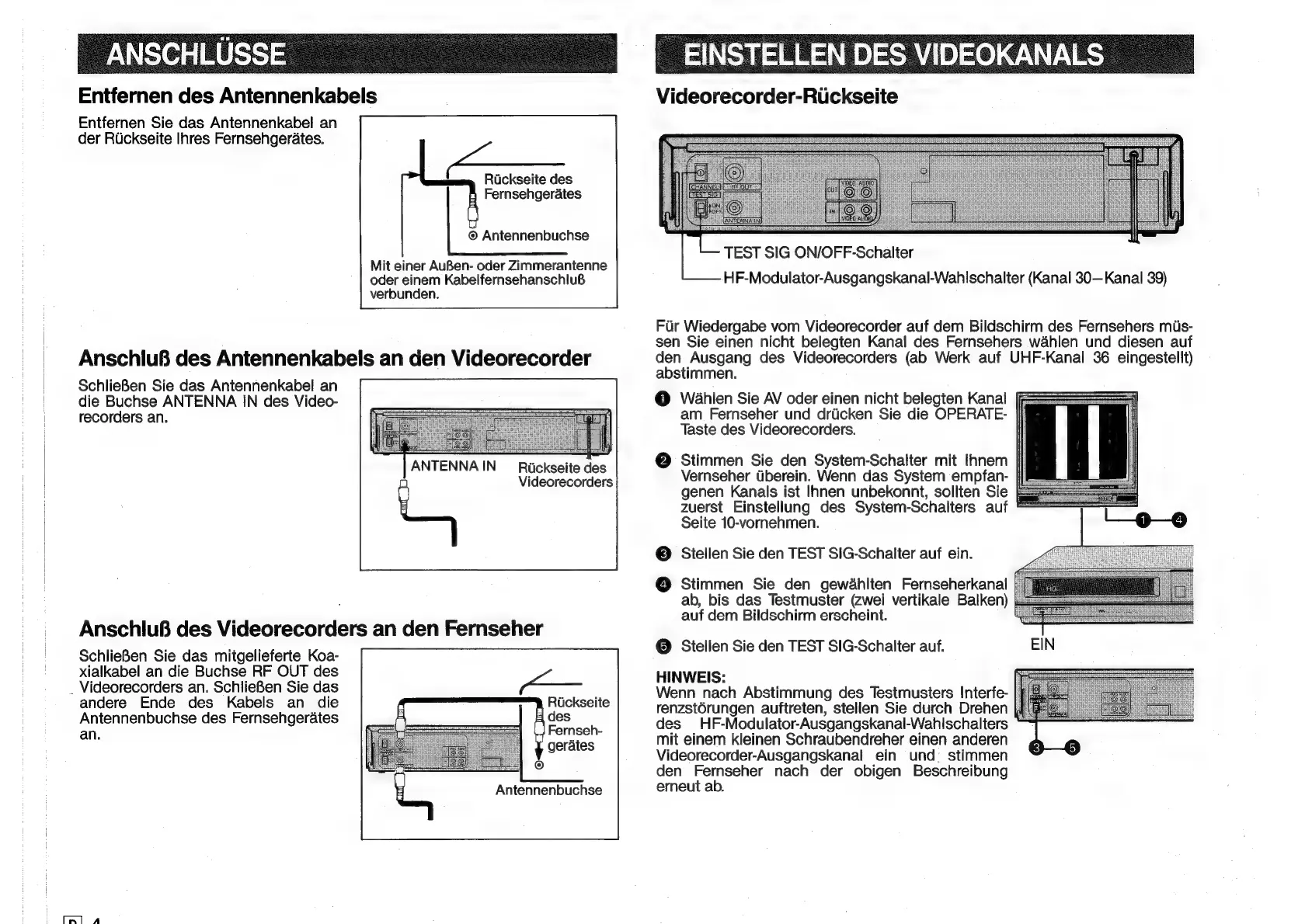

S ANSCHLUSSE | Me EINSTELLEN DES VIDEOKANALS _
Entfernen des Antennenkabels
Entfernen Sie das Antennenkabel an
der Rickseite Ihres Fernsehgerdates.
er tckseite des
Fernsehgerates
© Antennenbuchse
Mit einer AuBen- oder Zimmerantenne
oder einem KabelfernsehanschluB&
verbunden.
AnschiuB des Antennenkabels an den Videorecorder
SchlieBen Sie das Antennenkabel an
die Buchse ANTENNA IN des Video-
recorders an.
eee ob |
ANTENNAIN _ Rickseite des
Videorecorders
SchlieBen Sie das mitgelieferte Koa-
xialkabel an die Buchse RF OUT des
_ Videorecorders an. SchlieBen Sie das
andere Ende des Kabels an die
Antennenbuchse des Fernsehgerates
an.
—
Ruckseite
BH des
a Fernseh-
gerates
Antennenbuchse
Videorecorder-Ruckseite
TEST SIG ON/OFF-Schalter
HF-Modulator-Ausgangskanal-Wahischalter (Kanal 30—Kanal 39)
Fur Wiedergabe vom Videorecorder auf dem Bildschirm des Fernsehers mis-
sen Sie einen nicht belegten Kanal des Fernsehers wahlen und diesen auf
den Ausgang des Videorecorders (ab Werk auf UHF-Kanal 36 eingestellt)
abstimmen.
|
: i
@ Wahlen Sie AV oder einen nicht belegten Kanal
am Fernseher und drticken Sie die OPERATE-
Taste des Videorecorders.
@ Stimmen Sie den System-Schalter mit Ihnem
Vernseher Uberein. Wenn das System empfan-
genen Kanals ist Ihnen unbekonnt, sollten Sie
zuerst Einstellung des System-Schalters auf
Seite 10-vornehmen.
© Stellen Sie den TEST SiG-Schalter auf ein.
© Stimmen Sie den gewdahlten Fernseherkanal |
ab, bis das Testmuster (zwei vertikale Balken) |
auf dem Bildschirm erscheint.
@ Stellen Sie den TEST SIG-Schalter auf.
HINWEIS:
Wenn nach Abstimmung des Testmusters Interfe
renzstérungen auftreten, stellen Sie durch Drehen
des HF-Modulator-Ausgangskanal-Wahlschalters
mit einem kleinen Schraubendreher einen anderen
Videorecorder-Ausgangskanal ein und _ stimmen
den Fernseher nach der obigen Beschreibung
erneut ab.
