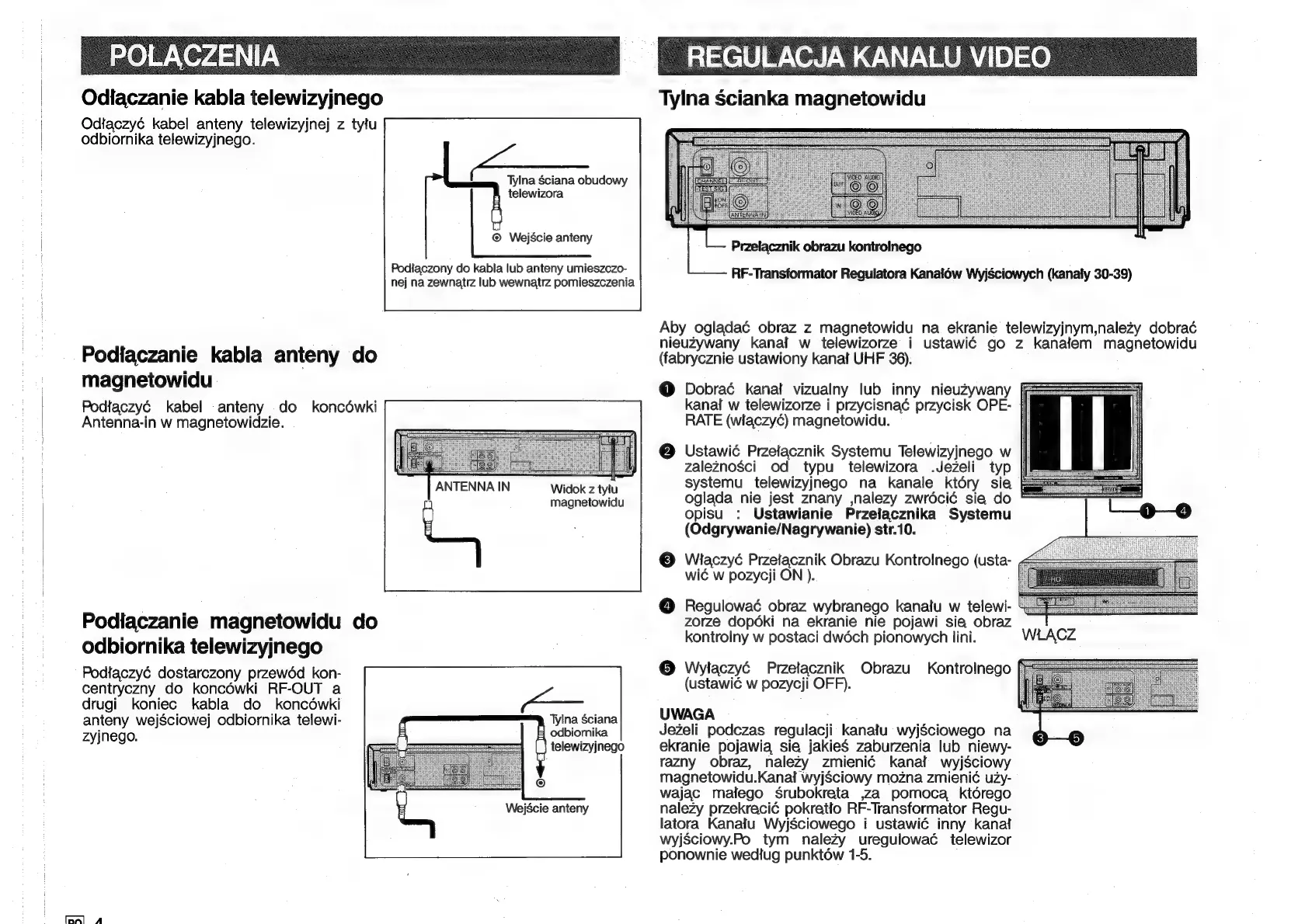

- POLACZENIA |
Sasa kabla tclawingness
Odtfaczyé kabel anteny telewizyjnej z tytu
odbiornika telewizyjnego.
f Tylna Sciana obudowy
telewizora
© Wejgcie anteny
Podfaczony do kabla lub anteny umieszczo-
nej na zewnatrz lub wewnatrz pomieszczenia
Podiaczanie kabla anteny do
magnetowidu
Podiaczyé kabel anteny do koncéwki
Antenna-in w magnetowidzie.
ANTENNA
IN
Widok
z
tytu
magnetowidu
Podiaczanie magnetowidu do
odbiornika telewizyjnego
Podtaczyé dostarczony przewdd kon-
centryczny do koncéwki RF-OUT a
drugi koniec kabla do koncdéwki
anteny wejSciowej odbiornika telewi-
zyjnego.
Tyina sciana
odbiornika
telewizyinego
Wejscie anteny
REGULACJA
KANALU
VIDEO
Tylna scianka magnetowidu
Przelacznik obrazu kontroInego
RF-Transformator Regulatora Kanal6w WyjSciowych (kanaly 30-39)
Aby oglada¢é obraz z magnetowidu na ekranie telewizyjnym,nalezy dobraé
nieuzywany kanal w telewizorze i ustawi¢ go z kanafem magnetowidu
(fabrycznie ustawiony kanat UHF 36).
@ Dobraé kanat vizualny lub inny nieuzywany
kanat w telewizorze i przycisnaé przycisk OPE- |
RATE (wtaczy¢) magnetowidu.
@ Ustawié Przetacznik Systemu Telewizyjnego w
zaleznosci od typu telewizora .Jezeli typ
systemu telewizyjnego na kanale ktdry sie
oglada nie jest znany ,nalezy zwrécié sie do
opisu : Ustawianie Przelacznika Systemu
(Odgrywanie/Nagrywanie) str.10.
© Wiaczyé Przetacznik Obrazu Kontrolnego (usta-
wic w pozycji ON ).
@ Regulowaé obraz wybranego kanatu w telewi-
zorze dopoki na ekranie nie pojawi sia obraz
kontrolny w postaci dwoch pionowych lini.
© Wylaczyé Przetacznik Obrazu Kontroinego
(ustawié w pozycji OFF).
UWAGA
Jezeli podezas regulacii kanatu wyjSciowego na
ekranie pojawia sie jakieS zaburzenia lub niewy-
razny obraz, nalezy zmienié kanal wyjSciowy
magnetowidu.Kanal wyjSciowy mozna zmienié uzy-
wajac matego Srubokrata za pomoca ktdrego
nalezy przekracié pokratio RF-Transformator Regu-
latora Kanaiu Wyjsciowego i ustawi¢ inny kanat
wyjsSciowy.Po tym nalezy uregulowac telewizor
ponownie wediug punktdw 1-5.
