WQ-740W/WQ-780W
– 13 –
78 9101112

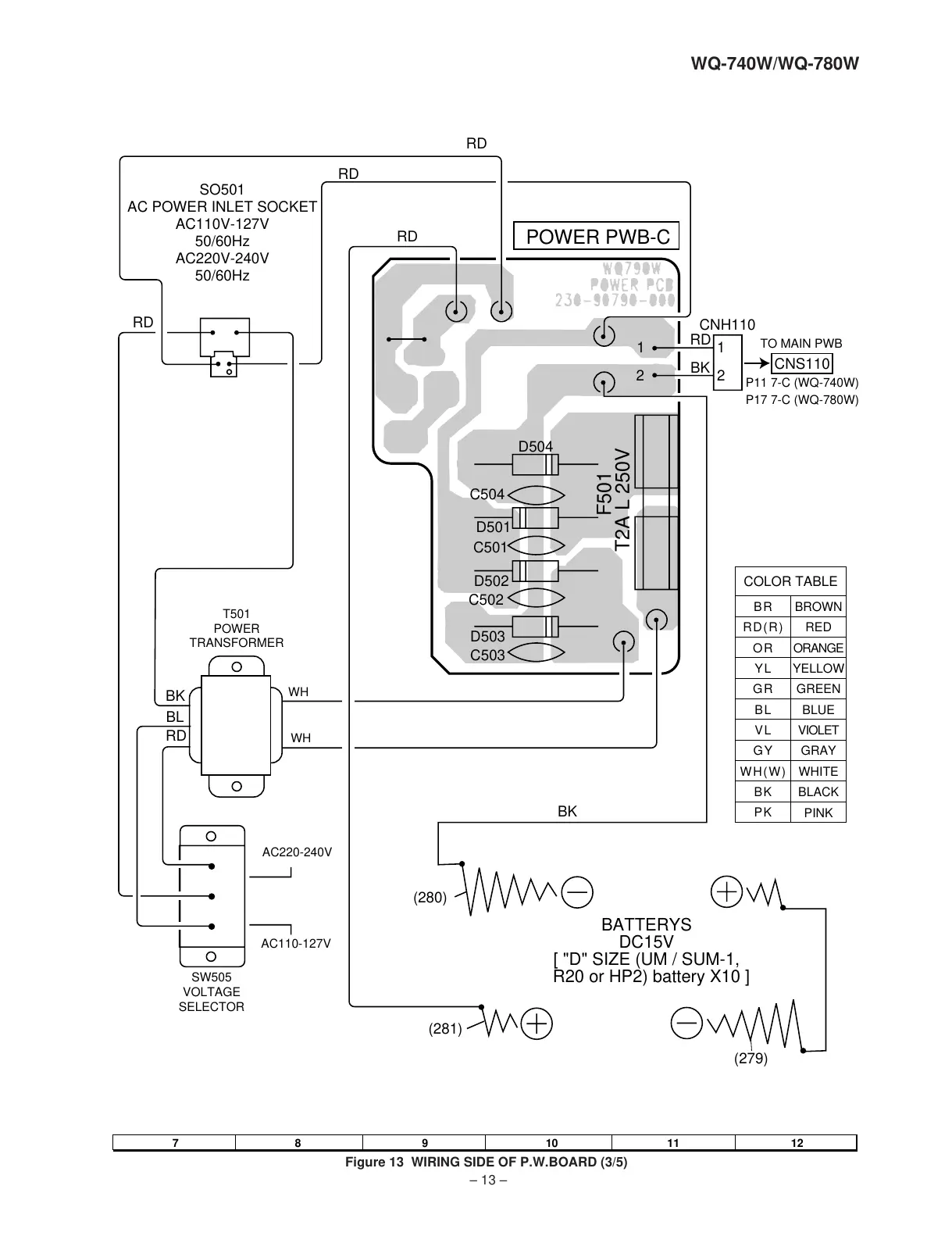

Figure 13 WIRING SIDE OF P.W.BOARD (3/5)
C503
D503
C502
D502
C501
D501
C504
D504
T2A L 250V
F501
P11 7-C (WQ-740W)
P17 7-C (WQ-780W)
11
22
RD
RD
RD
RD
RD
RD
BK
BK
BK
WH
WH
CNH110
CNS110
TO MAIN PWB
SW505
VOLTAGE
SELECTOR
AC220-240V
AC110-127V
T501
POWER
TRANSFORMER
(280)
(281)
(279)
BATTERYS
DC15V
[ "D" SIZE (UM / SUM-1,
R20 or HP2) battery X10 ]
POWER PWB-C
BL
SO501
AC POWER INLET SOCKET
AC110V-127V
50/60Hz
AC220V-240V
50/60Hz
BR
COLOR TABLE
RD(R)
OR
YL
GR
BL
VL
GY
WH(W)
BK
PK
BROWN
RED
ORANGE
YELLOW
GREEN
BLUE
VIOLET
GRAY
WHITE
BLACK
PINK
