Deutsch / Italiano
Deutsch
Druckknopf
Bottone automatico
3. Herausnehmen des Center Pads
Um das Center Pad zu entnehmen, lösen Sie
die beiden Druckknöpfe hinten im Helm.
Ziehen Sie vorsichtig die vordere Haltelasche
des Center Pads aus den Halteklammern wie
in Zeichnung 6 zu sehen.
4. Abnehmen der Kinnriemenpolster
Nachdem Sie die Wangenpolster entnommen
haben, lösen Sie den Druckknopf des
Kinnpolsters. Ziehen Sie das Kinnriemenpolster
vorsichtig vom Kinnriemen (Zeichnung 7).
Verfahren Sie identisch mit der anderen Seite.
Italiano
3. Togliere l’imbottitura centrale
Togliere l’imbottitura centrale sganciando
prima i due bottoni a scatto sul retro del
casco.
Tirare la porzione frontale dell’imbottitura
centrale dalla piastra di supporto come in
figura 6.
4.
Rimozione della copertura del sottogola
Togliere il guanciale quindi sganciare il
fermaglio della copertura del sottogola.
Togliere la copertura dal sottogola (disegno
7). Togliere l’altra copertura del sottogola
nello stesso modo.

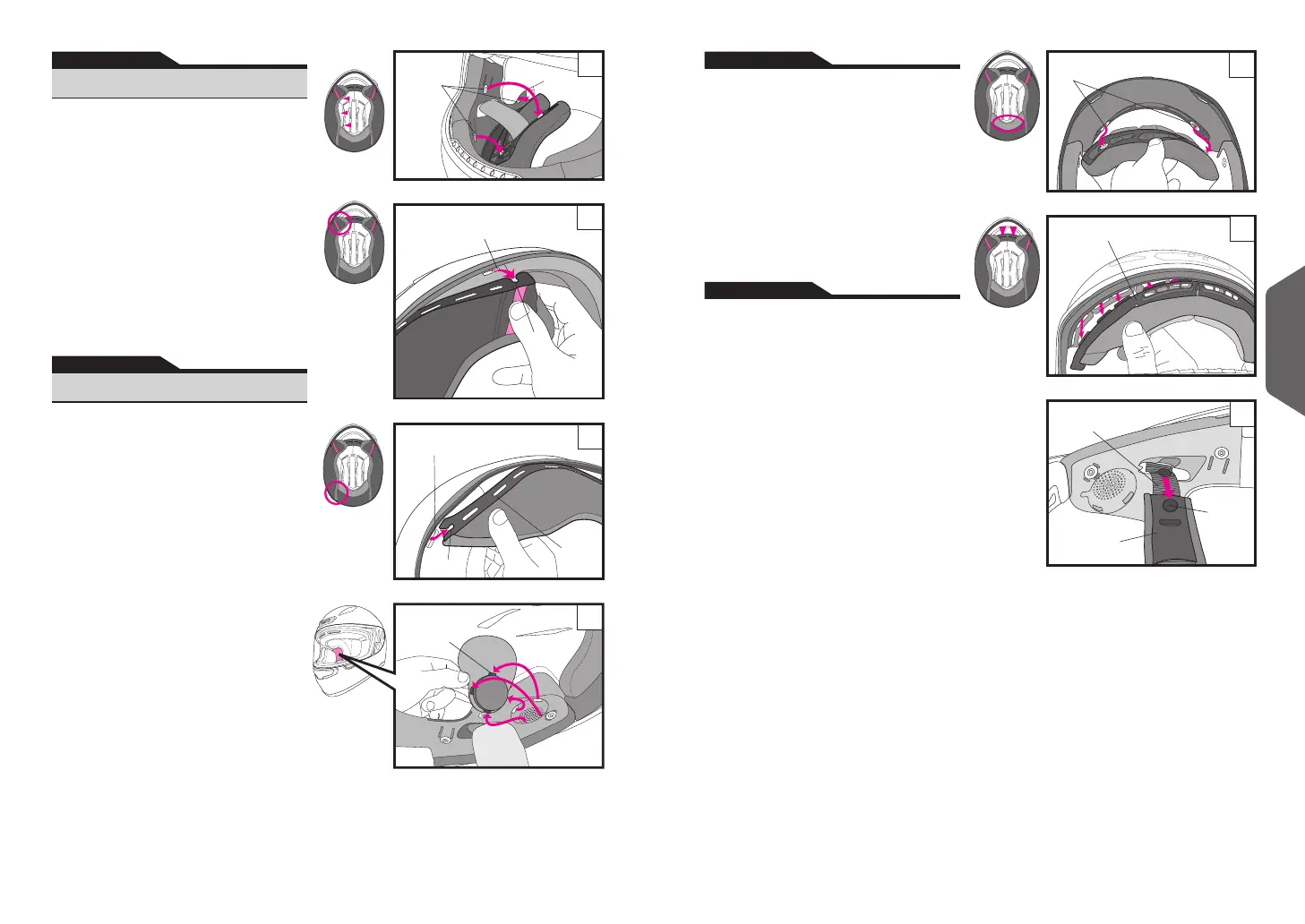

Entfernen der Polster
Rimozione delle parti interne
1. Entfernen der Wangenpolster
Entfernen Sie zuerst den Windabweiser.
Lösen Sie zuerst die 3 Druckknöpfe (Zeichnung
1). Ziehen Sie die Lasche (a) aus der Halterung
(A) wie in Zeichnung 2 zu sehen. Danach
ziehen Sie die Lasche (b) aus der Halterung (B)
wie in Zeichnung 3 zu sehen. Seien Sie
vorsichtig. Ziehen Sie unbedingt zuerst
Lasch (a) aus der Halterung. Sie könnten
sonst die Halterung beschädigen.
2. Entnehmen der Earpads
Ziehen Sie vorsichtig die drei Laschen aus ihren
Befestigungsschlitzen (Zeichnung 4).
Entnehmen Sie das Earpad. Verfahren Sie
identisch mit der anderen Seite.
1. Rimozione dei guanciali
Per prima cosa rimuovere il sottogola.
Sganciare i 3 bottoni automatici per togliere il
cuscinetto dalla base del guanciale (disegno 1).
Tirare la tacca (a) dalla staffa del guanciale (A)
come indicato nel disegno 2.
Quindi, tirare la tacca (b) dalla staffa del
guanciale (B) come indicato nel disegno 3. Non
tirare con forza. Assicurarsi di tirare via prima
la tacca sul lato frontale (a). Tirando via la
tacca posteriore (b) prima di tirar via la tacca
(a), la piastra potrebbe risultare danneggia-
ta.
2. Rimozione degli auricolari
Sganciare i 3 bottoni automatici sulla piastra
dalla base del guanciale (disegno 4).
Rimuovere l’auricolare. Rimuovere l’altro
auricolare nello stesso modo.
Deutsch
Italiano
Wangenpolster-Halterung (A)
Staffa del guanciale (A)
Wangenpolster-Halterung (B)
Staffa del guanciale (B)
Lasche
Piastra
Lasche
Piastra
Lasche
Piastra
Vorderseite
Davanti
Rückseite
Dietro
Druckknopf
Bottone
automatico
1
5
7
3
(b)
4
Kinnriemen
Sottogola
Kinnriemenpolster
Copertura del
sottogola
Druckknopf
Bottone
automatico
6
2
(a)
