X-Fifteen-X-SPRPro（P69-70）
69

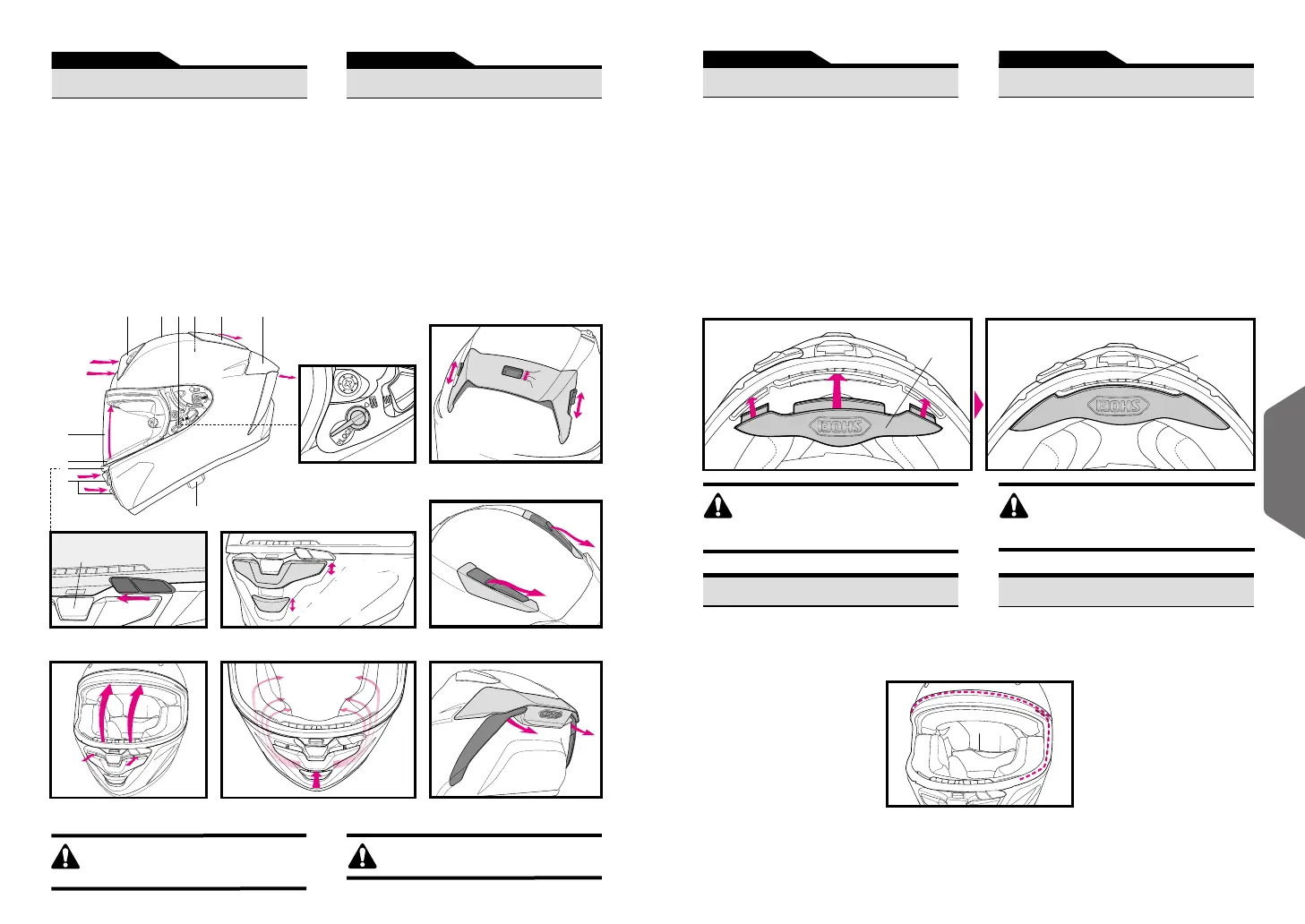

1. Entrada de aire inferior
2. Bloqueo de la pantalla de carreras
3. Sistema de ventilación antiempañante
4. Pantalla CWR-F2R
5. Entrada de aire superior
6. Calota
7. Palanca de bloqueo del gatillo de la pantalla
8. Revestimento de absorción de impacto
9. Salida de aire superior
10. Estabilizador trasero
11. Correa de sujeción
70
Sistema de ventilación antiempañante
Sistema de ventilação de desembaciamento
No transporte o sujete el casco por el
deflector de respiración. El deflector de
respiración podría desprenderse y el
casco se podría caer.
Não carregue nem segure o capacete pelo
respiradouro. O respiradouro pode
soltar-se, fazendo com que o capacete
caia.
El deflector de respiración reduce el
empañamiento de la pantalla causado por la
respiración.
Para montar el deflector de respiración, siga el
procedimiento siguiente.
■Instalación del deflector de respiración
Inserte el deflector de respiración en el espacio
como se muestra en el dibujo. Después de
instalar el deflector de respiración, confirme que
esté firmemente fijado.
■Retirada del deflector de respiración
Extraiga el deflector de respiración del espacio
mientras sostiene su base.
Español
Deflector de respiración
O respiradouro reduz o embaciamento da viseira
provocado pela respiração.
Para instalar o respiradouro, siga o seguinte
procedimento.
■Instalação do respiradouro
Insira o respiradouro no espaço como mostrado
no desenho. Depois de instalar o respiradouro,
confirme se está bem fixo.
■Remoção do respiradouro
Retire o respiradouro do espaço enquanto segura
a base do mesmo.
Por t uguês
Respiradouro
Descripción de las piezas
Español
Para un mejor sellado de la pantalla, aplique el
aceite de silicona suministrado en la moldura de
la ventana. En primer lugar, retire la suciedad o el
polvo. Después, aplique una pequeña cantidad de
aceite a la parte designada tal y
como se indica en el dibujo.
Retire el aceite sobrante. Si el
aceite de silicona mancha la
pantalla, puede obstruir su vista.
Compruebe que el casco dispone
de una lubricación adecuada con
regularidad.
Para melhor vedação da viseira, aplique o óleo de
silicone incluído no rebordo da janela. Primeiro,
elimine sujidades ou pó. Depois, aplique uma
pequena quantidade de óleo nas partes
indicadas, como no desenho.
Remover o excesso de óleo. Se
o óleo de silicone manchar a
viseira, pode obstruir a sua
visão. Verificar regularmente se a
lubrificação é a adequada.
Aplicación del aceite de silicona
Aplicação de óleo de silicone
Descrição dos componentes
Por t uguês
1. Entrada de ar inferior
2. Bloqueio da viseira de corrida
3. Sistema de ventilação de desembaciamento
4. Viseira CWR-F2R
5. Entrada de ar superior
6. Casco
7. Alavanca do fecho do gatilho da viseira
8. Revestimento de absorção de impacto
9. Saída de ar superior
10. Estabilizador traseiro
11. Correia do queixo
OLa apertura de los orificios de ventilación
del casco puede causar un aumento del
nivel de ruido.
Abrir as entradas de ar do capacete pode
provocar o aumento do nível de ruído.
Entrada de aire superior
Entrada de ar superior
5 6 7 8 10
11
1
4
3
2
Entrada de aire inferior
Entrada de ar inferior
Sistema de ventilación de la mejilla
Sistema de Ventilação Lateral
9
Close / FermerCerrado / Fechar
Clos
e / FermerCerrado / Fechar
Ope
n / OuvrirAbierto / Abrir
Ope
n / OuvrirAbierto / Abrir
Estabilizador trasero
Estabilizador traseiro
❶
❶
❷
❸
❸
❶
❸
❶Abierto / Abrir
❷
Medioabierto / Abrir metade
❸Cerrado/ Fechar
Salida de aire superior
Saída de ar superior
日本語
Ventilación antiempañante
Ventilação do
Desembaciador
Deflector de
respiración
Respiradouro
Bloqueo de la pantalla de carreras
Bloqueio da viseira de corrida
Botón de bloqueo de la pantalla
Botão de bloqueio da viseira
Palanca de bloqueo del
gatillo de la pantalla
Alavanca do fecho do
gatilho da viseira
Bloqueo
Bloquear
Español /Português
