3.6 Funktionsbeschreibung
Im Folgenden werden die wichtigsten Funktionen der
zuvor aufgeführten Komponenten der JUMBO TCS26
dargestellt:
R Fernbedienung, mit der sämtliche Operationen
der JUMBO TCS26 durch den Bediener in sicherer
Entfernung über die Steuereinheit, den Wählschalter
und das Pedal durchgeführt werden können.
R Spannvorrichtung zum Einspannen und Drehen der
Felge; die Vorrichtung besteht aus dem Trägerarm
der Spannvorrichtung und dem Spannflansch (mit
Spannklauen) und wird hydraulisch angetrieben.
R Montagevorrichtung zur Durchführung sämtlicher
Operationen beim Auswulsten, Demontage und
Montage des Reifens; die Vorrichtung wird hydrau-
lisch angetrieben und besteht aus den folgenden
Komponenten: Plattform, Schlitten, Montagearm mit
Montagekopf und Reifenabdrückscheibe (mit den
dazugehörigen Steckstiften) und dem Lösepedal.
R Elektro-hydraulische Anlage für die Ein- und Aus-
schaltung der Maschine sowie zur Einstellung des
Hydraulikdrucks der JUMBO TCS26.
3.5 Gerätebeschreibung
Am JUMBO TCS26 befinden sich rotierende,
bewegte und bewegliche Teile, die bei un-
sachgemäßer Bedienung zu Verletzungen an
Fingern und Armen führen können.
7
1
2
3
4
5 6
8
9
10
11
12
13
14
15
16
18
17
19
652023-01_Mi

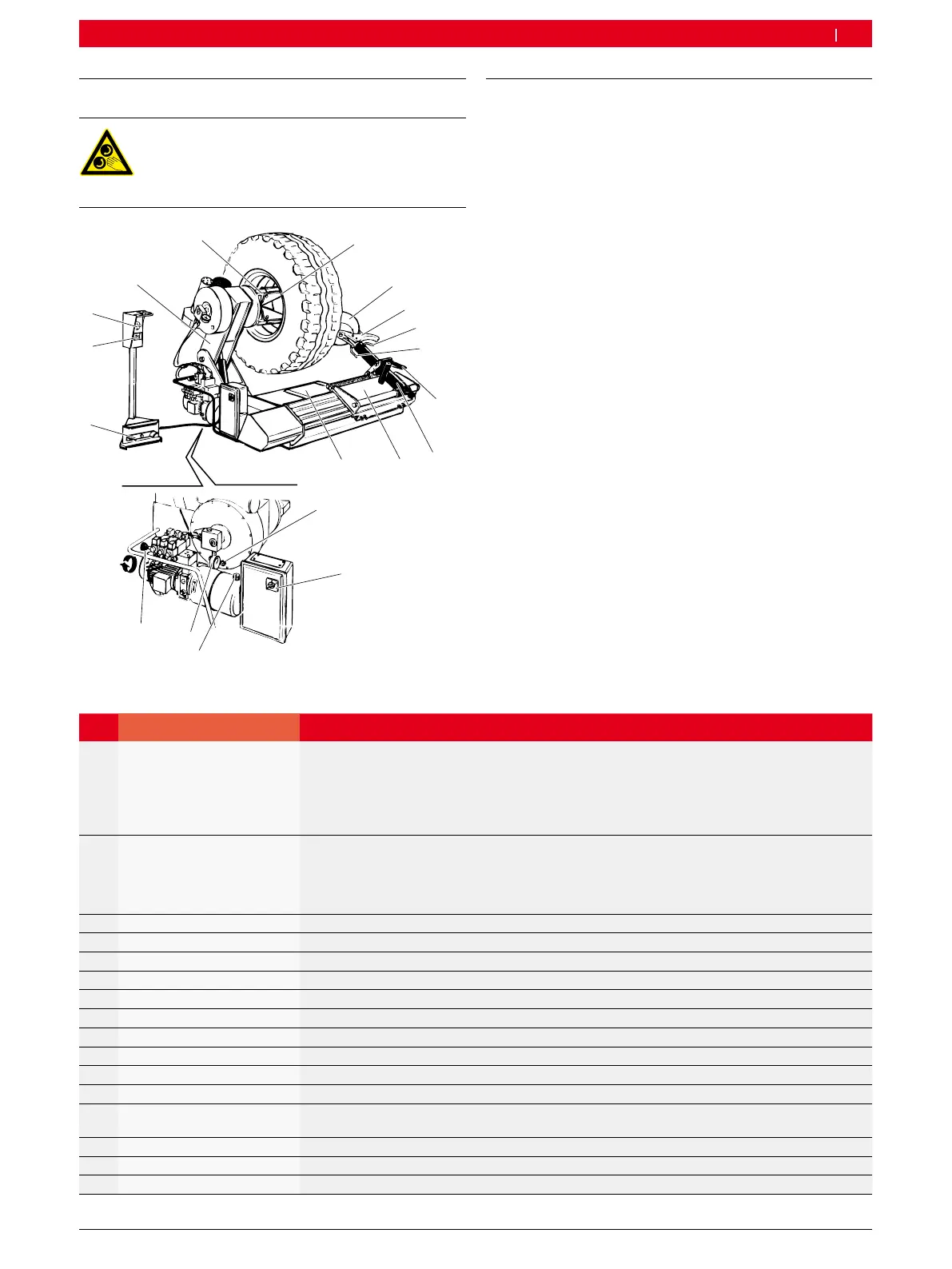

Fig. 1: JUMBO TCS26
Pos. Bezeichnung Funktion
1 Steuereinheit Bewegung der Spannvorrichtung und des Schlittens.
R Durch Drücken des Steuerhebels nach oben wird die Spannvorrichtung nach oben gefahren.
R Durch Drücken des Steuerhebels nach unten wird die Spannvorrichtung nach unten gefah
-
ren.
R Durch Drücken des Steuerhebels nach rechts wird die Fahrbewegung des Schlittens gesteu
-
ert.
2 Wählschalter Betätigung des Spannflanschs:
R Durch Drücken des Steuerhebels nach links werden die Spannklauen des Spannflanschs
geöffnet.
R Durch Drücken des Steuerhebels nach rechts werden die Spannklauen des Spannflanschs
geschlossen.
3 Pedal Pedal für Öffnung und Schließung der Spannklauen auf dem Spannteller.
4 Spannvorrichtung Auf- und Abbewegung der Spannvorrichtung.
5 Spannflansch Hydraulische Arretierung der Felge und Drehung der Felge im und gegen den Uhrzeigersinn.
6 Spannklauen Einspannen der Felge (mit verschiedenen Einspannmöglichkeiten).
7 Plattform Positionierung des Rades vor und nach der Demontage und der Montage des Reifens.
8 Schlitten Waagrechtbewegung des Montagearms.
9 Montagearm Positionierung des Montagearms und der Reifenabdrückscheibe.
10 Montagekopf Demontage und Montage des Reifens.
11 Reifenabdrückscheibe Abdrücken und Lösen des Reifens aus dem Felgensitz.
12 Steckstift des Montagekopfs Positionierung des Montagekopfs.
13 Steckstift der Reifenab
-
drückscheibe
Positionierung der Reifenabdrückscheibe.
14 Lösepedal Lösen des Montagearms.
15 Hauptschalter Ein- und Ausschalten der JUMBO TCS26.
16 Ölstandsanzeiger Ölstandsanzeige der JUMBO TCS26.
