SKS36S
árbol
cónico
SKM36S
árbol
cónico
SKS36S
autónom
o
SKM36S
autónom
o
Tipo de protección
3
IP 50 IP 65
CEM
4
Tensión de servicio 7 … 12 V
Tensión de servicio recomendada 8 V
Corriente de servicio máx. sin carga 60 mA
Espacio de memoria disponible en la
EEPROM
5
1.792 bytes
Señales de la interfaz canal de datos de
proceso
Analógicas, diferenciales
Señales de la interfaz canal de parámetros
(RS 485)
Digitales
Identificación de modelo (orden HIPER‐
FACE
®
52h)
32h 37h 32h 37h
Características técnicas de seguridad
Nivel de integridad de la seguridad
6
SIL2 (IEC 61508), SILCL2 (EN 62061)
Categoría 3 (EN ISO 13849)
Índice de prueba No requerido
Índice de demanda máximo Continuo (señales analógicas)
Performance Level
6
PL d (EN ISO 13849)
PFH
D
: probabilidad de un fallo peligroso
por hora
7
1,3 x 10
8
revoluciones
T
M
(duración de uso)
4
20 años (EN ISO 13849)
MTTF
D
: tiempo hasta que se produce un
fallo peligroso
874 años (EN ISO 13849)
1
Según EN 60068-2-27
2
SegúnEN 60068-2-6
3
De acuerdo con la norma IEC 60529, con el conector tipo zócalo enchufado y la tapa
cerrada
4
De acuerdo con las normas EN 61000-6-2, EN 61000-6-4 y EN 61326-1. La compatibili‐
dad electromagnética queda garantizada cuando el sistema motor feedback está mon‐
tado en una carcasa conductora de la electricidad, unida al punto central de tierra del
regulador del motor a través de un apantallamiento de cable. La conexión GND-(0V) de
la tensión de alimentación también está conectada a tierra. Al utilizar otros tipos de
apantallamiento, el usuario debe realizar algunas comprobaciones.
5
Al utilizar la placa de características electrónica en combinación con controles
numéricos, con la excepción de los reguladores de revoluciones, es necesario tener en
cuenta la patente EP 425 912 B 2.
6
Para más información sobre la configuración exacta de su máquina/instalación,
póngase en contacto con su representante de SICK.
7
Los valores indicados hacen referencia a un grado de cobertura de diagnóstico del 90%,
que debe alcanzarse mediante el sistema de accionamiento externo.
4
Dependiendo de la aplicación, la vida de los rodamientos también puede limitar la vida de
uso.

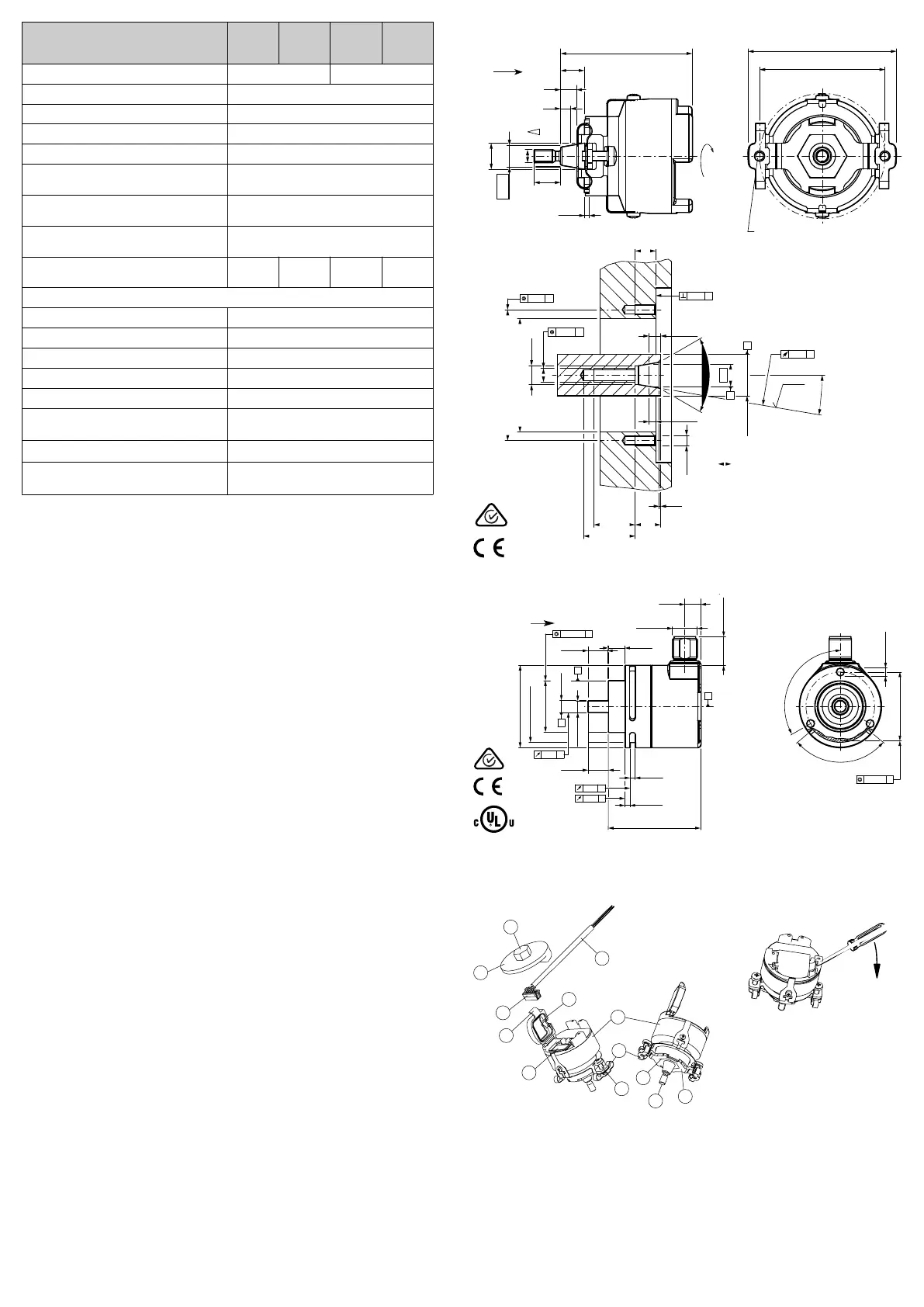

8.1 Imágenes de las dimensiones (todas en mm)
A
40-2
7,2
5
3
1:3
Ø 8
Ø 6,5
M4
8
1,5
Ma. 4 Nm.
Ø 45
Ø 38
Tornillo alomado M3 x 8 (2x)
DIN 7985 con cabeza Torx, con
ranura de rosco según DIN 7500
A
6,5
A
A
B
*
A
Ø 0,1
B
*
Ø 38
±0,1
180°
±1°
Max. Ø 33
Ø 5,5
M4
6
3,4-0,2
60°
2-0,4 **
+0,2
2 x M3
Min. 10
13
7,4
+0,2
0,4
Min. 8
Max. Ø 12
RZ6,3
9,462° –3‘
*
** +0,2 -0,4
*) El valor de tolerancia reduce el movimiento
admisible del eje. Véanse los datos técnicos.
Tolerancias generales según DIN ISO 2768-mk
Propuesta de montaje
Figura 3: Imagen de las dimensiones y propuesta de montaje para SKS36S/
SKM36S árbol cónico
A
B
Ø 0,05
B
C
7,8
1 x M12
Max. Ø 14
9,5
8
Ø 40
Ø 35-0,2
Ø 25
Ø 6
5,7-0,1
10
±0,3
2,5
2,5
+0,2
45
3 x 120°
3 x 100°
3 x M4
10
Ø 33,5
±0,1
A
Ø 0,05
C
A
A
A
0,08
0,08
0,02
Tolerancias generales según DIN ISO 2768-mk
Figura 4: Imagen de las dimensiones y propuesta de montaje para SKS36S/
SKM36S árbol cónico Imágenes del montaje / Assembly Figures
8.2 Imágenes del montaje
13
11
8
4
1
2
3
6
12
10
7
5
9
Desmontaje (Imagen A)
Figura 5: Imagen del montaje de SKS36S/SKM36S árbol cónico
8014124/10RG/2018-08-20/de, en, es, fr, it SKS36S/SKM36S, SKS36S autónomo, SKM36S autónomo | SICK 13
