SKS36S
Arbre
Conique
SKM36S
Arbre
Conique
SKS36S
Stand
Alone
SKM36S
Stand
Alone
CEM
4
Tension de service 7 … 12 V
Tension de service recommandée 8 V
Courant max. de service sans charge 60 mA
Zone de mémoire disponible dans
EEPROM
5
1 792 octets
Signaux d'interface du canal des données
de processus
analogiques, différentiels
Signaux d'interface du canal de données
paramètres (RS 485)
numériques
Identifiant de type (Instruction HIPERFACE
®
52 h)
32h 37h 32h 37h
Grandeurs caractéristiques relevant de la sécurité
Niveau d'intégrité de sécurité
6
SIL2 (CEI 61508), SILCL2 (EN 62061)
Catégorie 3 (EN ISO 13849)
Taux d'essai Pas nécessaire
Taux maximal de demandes continuel (signaux analogiques)
Niveau de performance
6
PL d (EN ISO 13849)
PFH
D
: probabilité d'une défaillance dan‐
gereuse par heure
7
1,3 x 10
-8
rotations
T
M
(durée d'utilisation)
6
20 ans (EN ISO 13849)
MTTF
D
: temps moyen avant défaillance
dangereuse
874 ans (EN ISO 13849)
1
Conformément à EN 60068-2-27
2
Conformément à EN 60068-2-6
3
Conformément à CEI 60529, avec contre-fiche connectée et cache fermé
4
Conformément à EN 61000-6-2, EN 61000-6-4 et EN 61326-1. La CEM est garantie, si
le système de feedback moteur est monté dans un boîtier électroconducteur relié à la
mise à la terre centrale du régulateur de moteur via un blindage du câble. Le raccorde‐
ment GND (0 V) de la tension d'alimentation y est également relié à la terre. Lors de l'uti‐
lisation d'autres concepts de blindage, l'utilisateur doit exécuter ses propres tests.
5
Lors de l'utilisation de la plaque signalétique électronique en interaction avec des com‐
mandes numériques, le brevet EP 425 912 B 2 doit être respecté ; excepté en interac‐
tion avec des régulateurs de vitesse.
6
Pour des informations détaillées sur le dimensionnement exact de votre machine/instal‐
lation, veuillez contacter votre filiale SICK compétente.
7
Les valeurs indiquées se réfèrent à un niveau d'estimation de la fiabilité de 90 %, qui
doit être atteint par le système d'entraînement externe.
6
Selon l’application, la durée d’utilisation peut également être limitée par la durée de vie des
paliers.
8.1 Plans cotés (toutes les dimensions sont en mm)
A
40-2
7,2
5
3
1:3
Ø 8
Ø 6,5
M4
8
1,5
Ma 4 Nm
Ø 45
Ø 38
Vis à tête cylindrique bombée M3x8 (2x)
DIN 7985 avec tête Torx
Auto-taraudeuse selon DIN 7500
A
6,5
A
A
B
*
A
Ø 0,1
B
*
Ø 38
±0,1
180°
±1°
Max. Ø 33
Ø 5,5
M4
6
3,4-0,2
60°
2-0,4 **
+0,2
2 x M3
min. 10
13
7,4
+0,2
0,4
min. Ø 8
max. Ø 12
RZ6,3
9,462° –3‘
*
** +0,2 -0,4
*) Le valeur de la tolérance reduit le mouvement
admissible pour l’arbre. Voir charactéristique techniques.
Tolérances générales selon DIN ISO 2768-mk
Proposition de montage

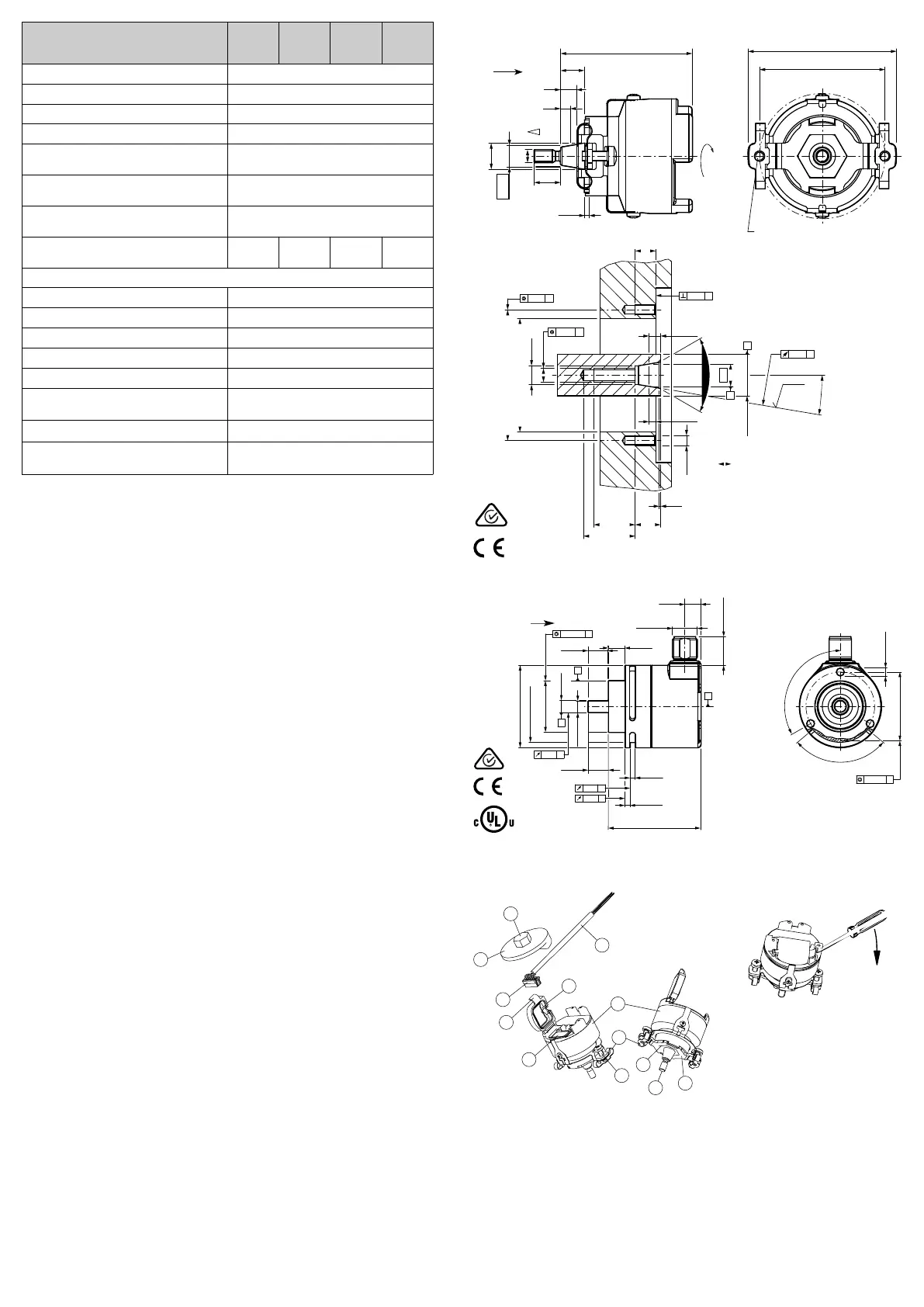

Illustration 3: Plan coté et proposition de montage SKS36S/SKM36S arbre
conique
A
B
Ø 0,05
B
C
7,8
1 x M12
max. 14
9,5
8
Ø 40
Ø 35-0,2
Ø 25
Ø 6
5,7-0,1
10
±0,3
2,5
2,5
+0,2
45
3 x 120°
3 x 100°
3 x M4
10
Ø 33,5
±0,1
A
Ø 0,05
C
A
A
A
0,08
0,08
0,02
Tolérances générales selon DIN ISO 2768-mk
Illustration 4: Plan coté et proposition de montage SKS36S/SKM36S Stand-Alone
8.2 Plans de montage
13
11
8
4
1
2
3
6
12
10
7
5
9
Démontage (photo A)
Illustration 5: Plan de montage SKS36S/SKM36S arbre conique
801412410RG/2018-08-20/de, en, es, fr, it SKS36S/SKM36S, SKS36S Stand-Alone, SKM36S Stand-Alone | SICK 18
