14 BAL S102 ANA M 1.0

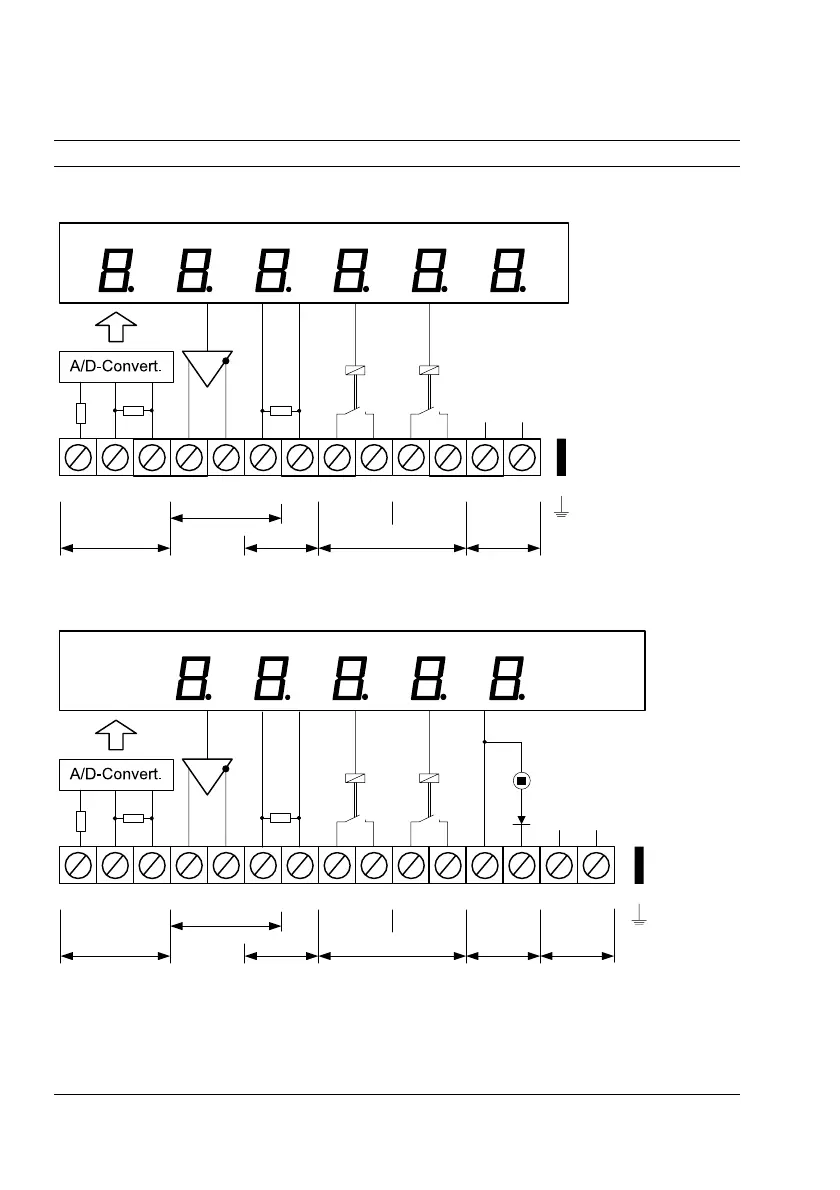

Schémas de principe
Appareils de hauteur de caractères 14 mm
PE
22
C6 C4 C3 C2 C1C5
100k
+U +I GND Tx+ Tx- M F CO2 NO2 CO1 NO1 0 V 24 V
Entrée de
signaux
Tension
d’aliment.
Sorties à contact
Sortie 2
Sortie 1
Hold
RS422
5k4
Appareils de hauteur de caractères 25 mm
PE
22
100k
+U +I GND Tx+ Tx- M F CO2 NO2 CO1 NO1 M P
Entrée de
signaux
Alimentat.
capteur
Sorties á contact
Sortie 2 Sortie 1
Hold
RS422
C4 C3 C2 C1C5
24 V0 V
Tension
d’aliment.
5k4
