A1A 3435 DESeite / Page A6
55.12
55.62
55.12.5
6.80
55.12.5
6.80
55.12
55.71
55.71
55.63
55.63.1
55.12.5
6.80
55.12
55.71
55.36
55.32
55.20

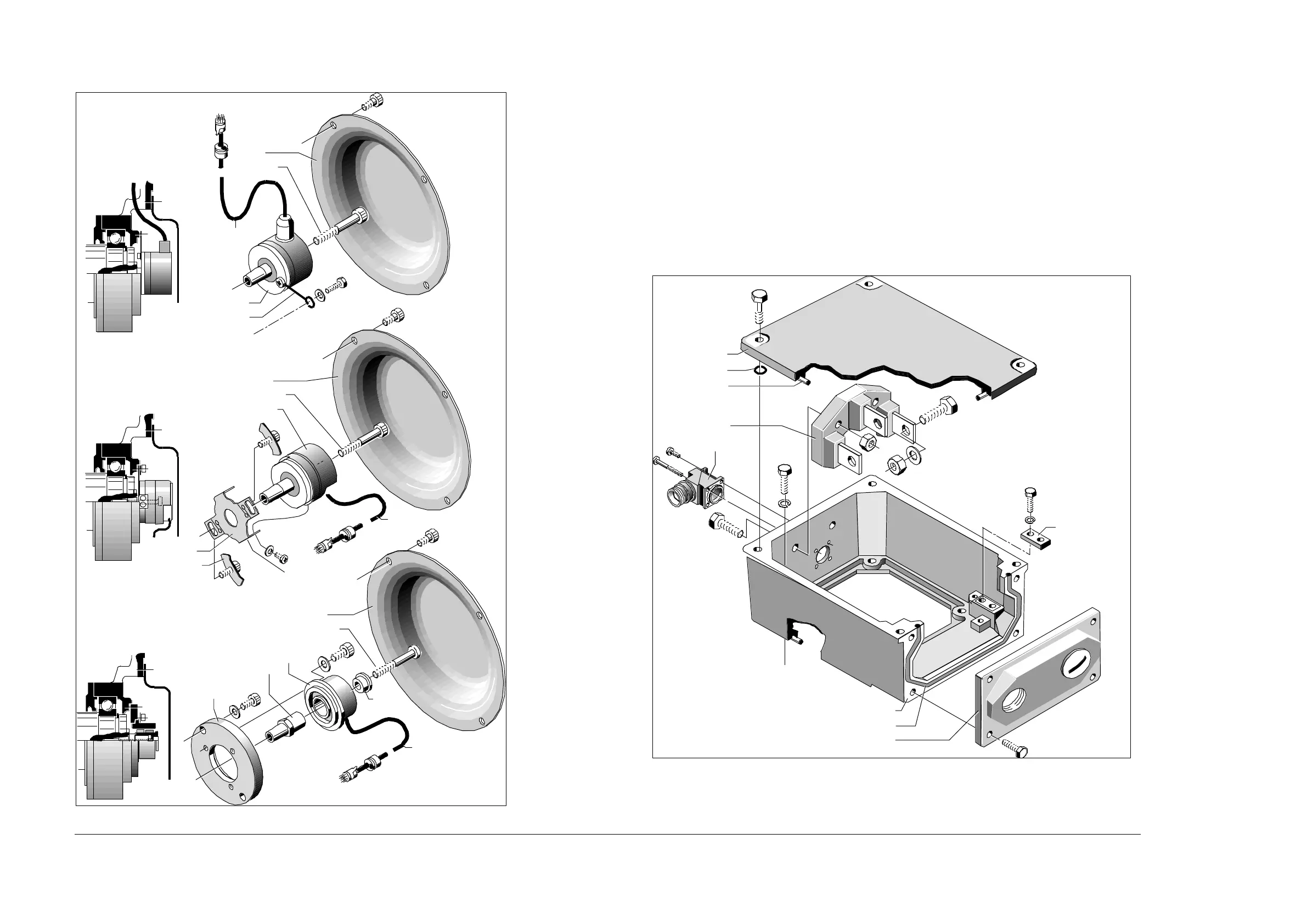

Bild 5.4 b: Impulsgeberanbau Varianten (Beispiel, gelieferte Ausführung kann im Detail abweichen)
Fig. A 5.4 b: Variants of pulse transmitter arrangement (example, delivered design may deviate in details)
SIEMENS
SIEMENS
55.81
20.30
20.36
20.38
20.20
20.58
20.50
22.71
21.41
Bild 5.4 c: Klemmenkasten (Beispiel, gelieferte Ausführung kann im Detail abweichen)
Fig. A 5.4 c: Terminal box (example, delivered design may deviate in details)
6.80 Deckel
Cover
20.20 Gehäuse
Housing
20.30 Deckel
Top cover
20.36 Verlierschutz (O-Ring)
Captive element (O-Ring)
20.38 Dichtung
Gasket
20.50 Einführungsplatte
Cable entry plate
20.58 Dichtung
Gasket
21.41 Klemmenstützer
Terminal insulator
22.71 Klemmschelle für Schutzleiter
Terminal clamp for protective
conductor
55.12 Impulsgeber
Pulse generator
55.12.5 Befestigungsschraube
Fixing screw
55.20 Lagerdeckel für Drehzahlgeber-Anbau
Bearing cover for tacho arrangement
55.32 Wellenzapfen (mit Konus)
Shaft spigot (with cone)
55.36 Druckscheibe
Compressing shim
55.62 Federbügel
Spring stirrup
55.63 Drehmomentenstütze
Torque bracket
55.63.1 Befestigungselement
Fixing element
55.71 Leitung mit Steckverbindung
Cable with plug connection
55.81 Winkelstecker-Gehäuse
Right angle socket housing
