SICAM A8000 Serie
CP-8000 Master Modul mit I/O
CP-8000 Produktinformation
C53207-A520-C6-5A-7483 / DC8-002-2.04; Ausgabe 03.2017 2
Technische Daten
Leistungsaufnahme Gesamtsystem
Basissystem ohne ext. Verbraucher 4,3 W
System mit ext. Verbraucher Werden dem Basissystem externe Verbraucher
(Modem, I/O-Module) hinzugefügt, sind deren
Leistungsaufnahmen mit denen des
Basissystems zu addieren.
Dabei ist zu beachten, dass die Leistungswerte
der externen Verbraucher auf Grund des
Wirkungsgrades der internen PS-8630 (typisch
80%; bei negativen Temperaturen 77 %)
korrigiert werden müssen.
Mechanik und Anschlüsse
Schutzart gem. IEC 60529
IP 20 / IP 40 Gehäusefront
Schutzklasse gem. IEC 61140
2
Stromversorgung (PS-8630)
Gleichspannungseingang
Eingangsspannung
DC 24 bis 60 V + 15 % / - 25 % *)
+ 30 % / - 25 % **)
*) bedingt durch die Verbindung zwischen
Eingangsspannung und AUX V0 muss die
Eingangsspannung < DC 70 V sein
**) die zuverlässige Funktion der
Stromversorgung ist bis DC 78 V
gewährleistet
Eingangsleistung 34 W
Schutzart Doppelte Isolation
Bemessungsstoßspannung 4 kV (Kategorie III / AC 230 V)
Systemspannungsausgang
Ausgangsspannungen
Systemintern
Systemextern
Externe I/O Module
Kontaktabfrage
DC 5,2 V ± 3 % 2,5 W
DC 12 V + 30 / - 5 % 3 W
DC 5,2 V
1)
± 3 % 2,5 W
entspricht Eingangsspannung 3x je 100 mA
2)
Speisung für externes Modem
(über X2)
Spannungslos (für Reset von Modem)
DC 5,2 V ± 5 % 2,5 W
DC 12 V ± 5 % 2,5 W
1)
nicht kurzschlussfest und nicht gegen Überlast gesichert
2)
Schutzmechanismus ist eine Selbstrückstellende Sicherung (PTC)
Kennwerte: Betriebsspannung: DC 60 Vmax
Schaltvermögen: < 40 A
Ohmscher Widerstand: < 5 Ohm
Dauernd fließender Strom nach Ansprechen der Sicherung: < 1,3 A
Kommunikationsschnittstellen
Bemessungsstoßspannung
2 kV
Ethernet/LAN X1, X4
- RJ45-Buchse 8-polig (IEC 60603-7)
- Auto-MDI(X)
- galvanisch getrennt
seriell RS-232 X2
- D-SUB 9-polig, männlich (DIN 41652)
- galvanisch nicht getrennt
- Leitungslänge < 2,5 m (schrankintern)
seriell RS-485 X3 - Schraubklemme 6-polig
- galvanisch getrennt
Binäre Eingänge (DI-8100)
12 binäre Eingänge
2 Gruppen (zu 8 und zu 4 Eingänge)
Nennspannungen
DC 24/48/60 V
Max. Betriebsspannung
DC 78 V
Stromaufnahme 0,6 bis 1,5 mA (bei DC 18 bis 78 V)
Dyn. Störunterdrückung für
kapazitive Kabelkopplungen
typ. 220 nF (für DC 18 bis 78 V)
Klemmen
abziehbare Schraubklemmen (Rastermaß 5,08)
Bemessungsstoßspannung
4 kV (Kategorie III / AC 230 V)
Binäre Ausgänge (DO-8203)
8 binäre Ausgänge (Relais)
4 Gruppen zu je 2 Ausgängen
Nennspannungen
DC 24/48/60/110/220 V
AC 110/230 V
maximaler Dauerstrom
3 A (5 A/1 min)
Beschaltung mit Derating
siehe Handbuch: SICAM I/O Module
Schaltleistung (Gleichspannung)
min. 50 mW bei DC 5 V

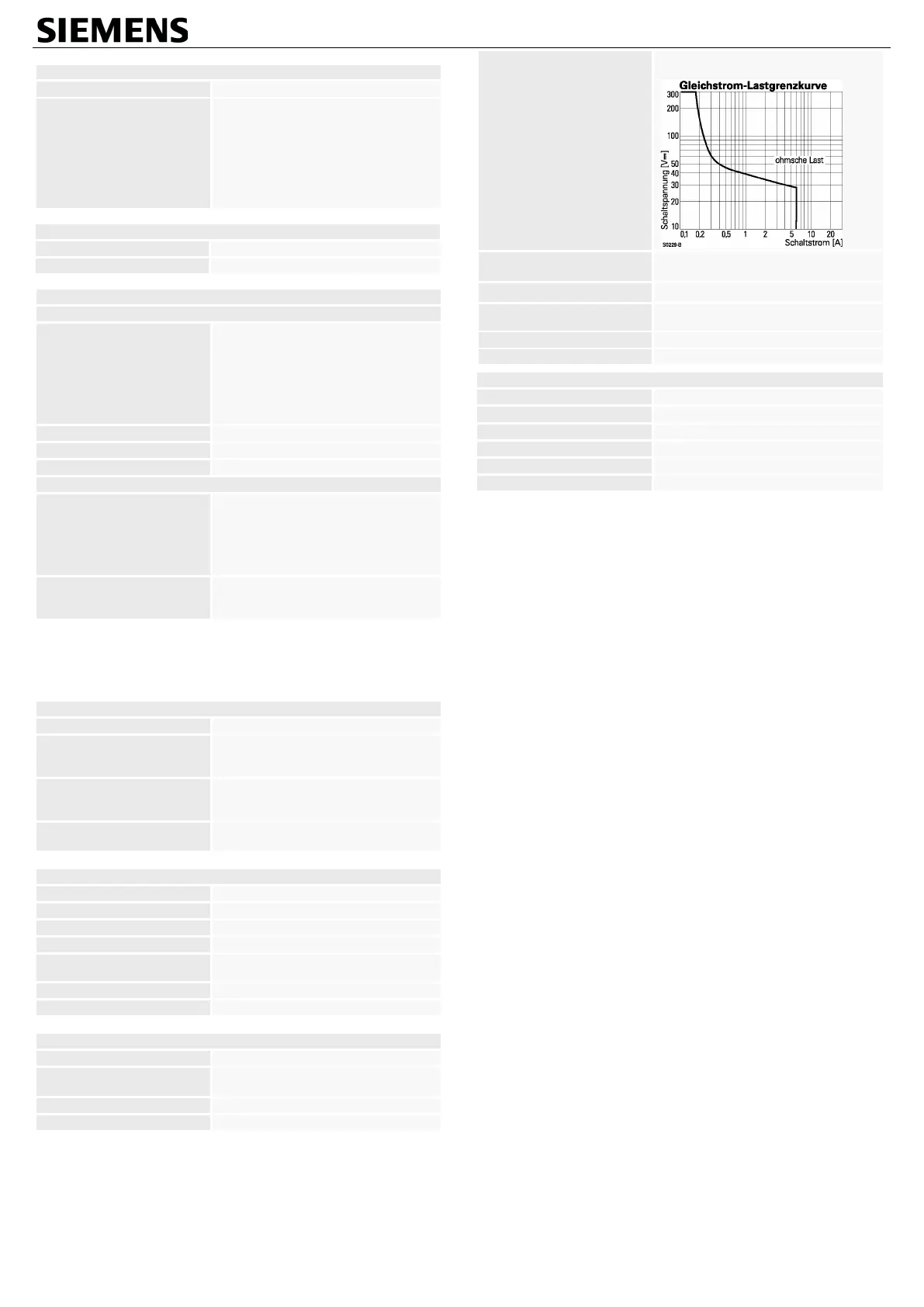

max. lt. Diagramm
Schaltleistung (Wechselspannung)
max. 1250 VA; 5 A / AC 250 V, ohmsche Last
max. 500 VA; 2 A / AC 250 V, cos
ϕ
= 0,4
Schaltspiele
3x10
4
Ausgangskreise max. DC 250 V / AC 253 V (mit externer
Spannung betrieben)
Bemessungsstoßspannung
4 kV (Kategorie III / AC 230 V)
Klemmen
abziehbare Schraubklemmen (Rastermaß 5,08)
Klimatische Umgebungsbedingungen
Temperatur bei Betrieb
- 40 bis + 70 °C
Temperaturgradient
≤
30 °C/h
Relative Luftfeuchte
5 bis 95 % (Kondensation nicht zulässig)
Luftdruck
70 bis 106 kPa (bis 3000 m)
Temperatur bei Lagerung/Transport
- 30 bis + 85 °C
Verschmutzungsgrad
2
