SIMATIC Industrial Flat Panels V2 1500/1900 4:3/5:4
A5E50653860-AA, 01/2021
3

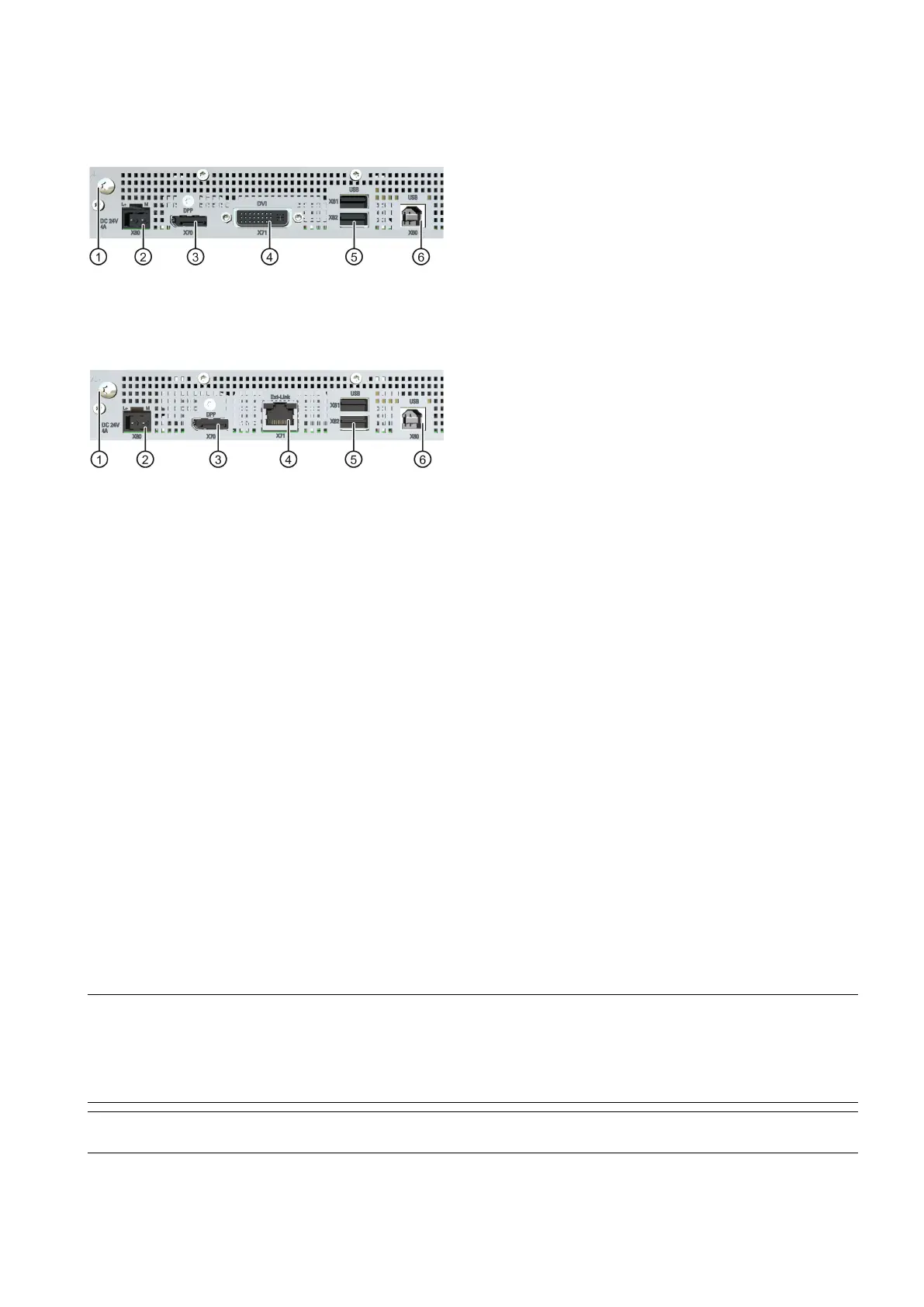

Schnittstellen
Standard-Varianten
Anschluss für Funktionserde
X80 Anschluss für die Stromversorgung DC 24 V
X70 DisplayPort-Schnittstelle
Extended-Varianten
Anschluss für Funktionserde
X71 Ext-Link-Schnittstelle zur Transceiver Unit
X80 Anschluss für die Stromversorgung DC 24 V
X70 DisplayPort-Schnittstelle
Zubehör und Lieferumfang
Siehe zugrunde liegende Betriebsanleitung zur Elektronik.
Sicherheitshinweise und weitere Hinweise
Es gelten die Sicherheitshinweise in den zugrundeliegenden Betriebsanleitungen, siehe Kapitel "Gültigkeit (Seite 1)".
Gerät einbauen und anschließen
Zulässige Einbaulagen
Für das Gerät gelten die gleichen Einbaulagen und Umgebungstemperaturen, die in der zugrunde liegenden
Betriebsanleitung zur Elektronik angegeben sind.
Gerät einbauen
Einbauhinweise
Beachten Sie alle Hinweise zur Sicherheit und Schutzart, zum Einbauort und Einbau, die in der zugrunde liegenden
Betriebsanleitung zur Front angegeben sind.
Einbauausschnitt anfertigen
Hinweis
Stabilität des Einbauausschnitts
Das Material um den Einbauausschnitt muss ausreichend stabil sein, um eine dauerhaft sichere
Befestigung des Geräts zu
Um die nachfolgend beschriebenen Schutzarten zu erreichen, darf sich das Material unter Einwirkung der Montageclips und
durch die Bedienung des Geräts nicht verformen.
Hinweis
Berücksichtigen Sie die Hinweise im Kapitel "Einbauhinweise" in der Betriebsanleitung des Standardgeräts.
