Einbaugerät mit Montageclips befestigen
Voraussetzung
• Alle Verpackungsbestandteile und Schutzfolien am Gerät wurden entfernt.
• Montageclips aus dem Beipack liegen bereit.
• Drehmoment-Schraubendreher mit Schlitz-Einsatz Größe 2
Vorgehensweise
Hinweis
Wenn die Einbaudichtung beschädigt ist, ist die Schutzart nicht gewährleistet.

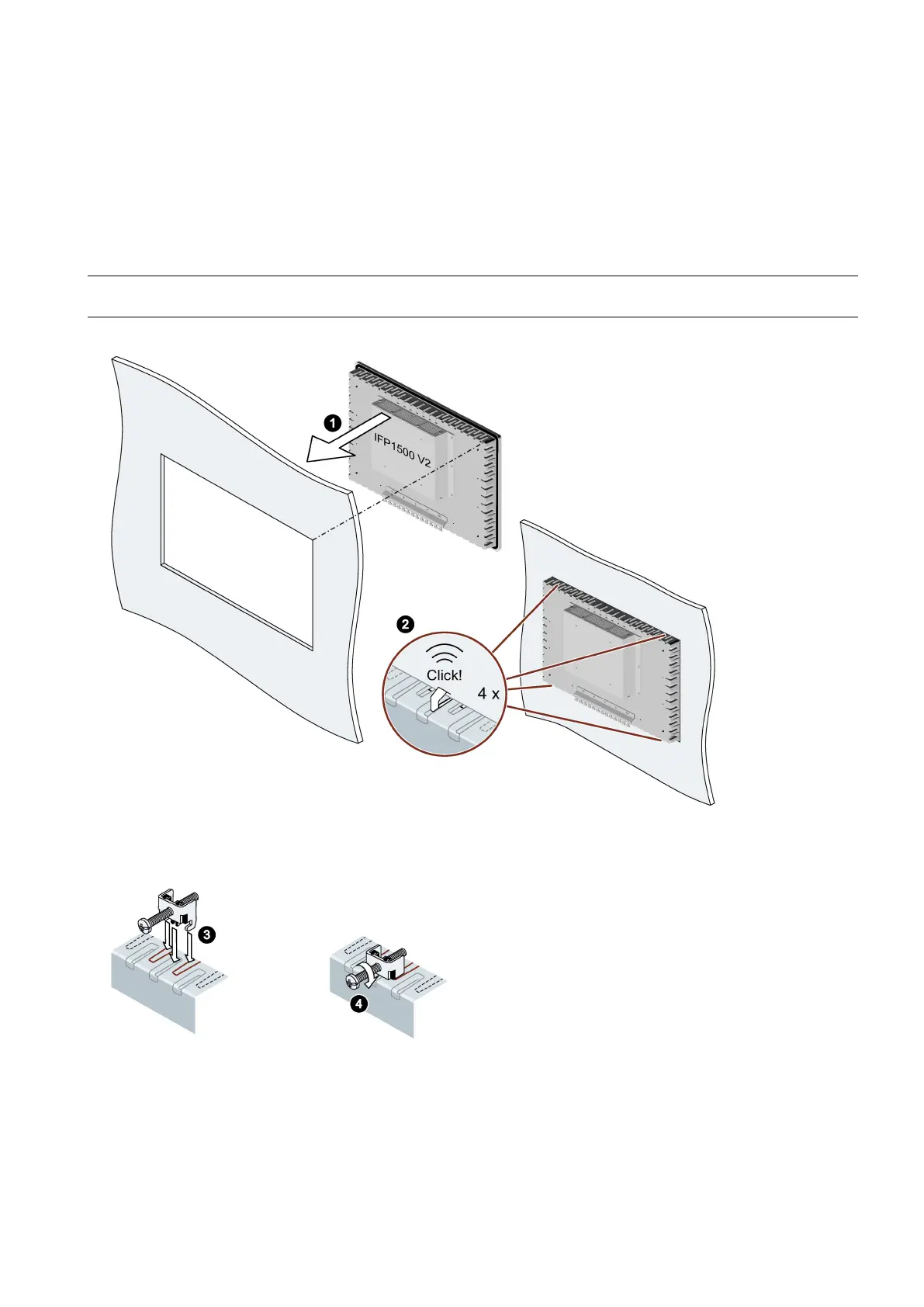

1. Setzen Sie das Gerät von vorne in den Einbauausschnitt ein.
2. Stellen sie sicher, dass alle vier Federsicherungen an der Ober- und Unterseite des Geräts vollständig einrasten. Drücken Sie
das Gerät an einer nicht vollständig eingerasteten Position nochmals vorsichtig in den Einbauausschnitt, falls erforderlich.
3. Setzen Sie einen Montageclip in die vorgesehene Aussparung am Gerät ein. Beachten Sie die richtige Position, siehe Kapitel
"Position der Montageclips (Seite 6)".
4. Fixieren Sie den Montageclip durch Anziehen der Schraube mit dem Schraubendreher, Drehmoment 0,5 Nm.
5. Wiederholen Sie die Arbeitsschritte 3 und 4, bis alle Montageclips befestigt sind.
6. Kontrollieren Sie den Sitz der Einbaudichtung.
