Funzionamento a scarico d'aria
Collegamento tra la cappa aspirante e
cassetta murale telescopica:
q
Mediante un tubo di scarico flessibile, o
un tubo di scarico rigido.
In caso di funzionamento a scarico d'aria,
nella cappa aspirante dovrebbe essere
installata una valvola antiriflusso, qualora
questa non sia già disponibile nel tubo di
scarico aria, oppure nella cassetta murale.
Se all'apparecchio non è acclusa una valvo-
la antiriflusso, può essere acquistata tramite
il commercio specializzato, (vedi accessori
speciali all'ultima pagina).
Montaggio della valvola antiriflusso
q Innestare i due perni della valvola antirif-
lusso nei fori nel manicotto dell'aria
oppure all'uscita dell'aria.
Prima del montaggio, fare attenzione
che la scritta stampata, oppure a rilievo, sia
rivolta verso l'esterno.
Rendimento ottimale della cappa aspi-
rante:
q
Tubo di aspirazione breve, liscio.
q
Possibilmente pochi gomiti di tubo.
q
Diametro del tubo possibilmente grande
(meglio 150 mm l) e gomiti a curva
larga. l)
q
Tubi tondi:
Consigliamo
Versione ad un motore:
diametro interno min. 120 mm.
Versione a due motori:
diametro interno min. 150 mm.
q
I canali piatti devono avere una sezio-
ne trasversale interna equivalente a
quella dei tubi tondi da 120/150 mm
120 mm l ca. 113 cm
2
150 mm l ca. 177 cm
2
q
Se i diametri dei tubi sono differenti:
ermetizzare i raccordi con nastro di tenuta
q
Nel funzionamento a scarico d'aria
provvedere ad una sufficiente alimenta-
zione di aria.
Prima del montaggio
40

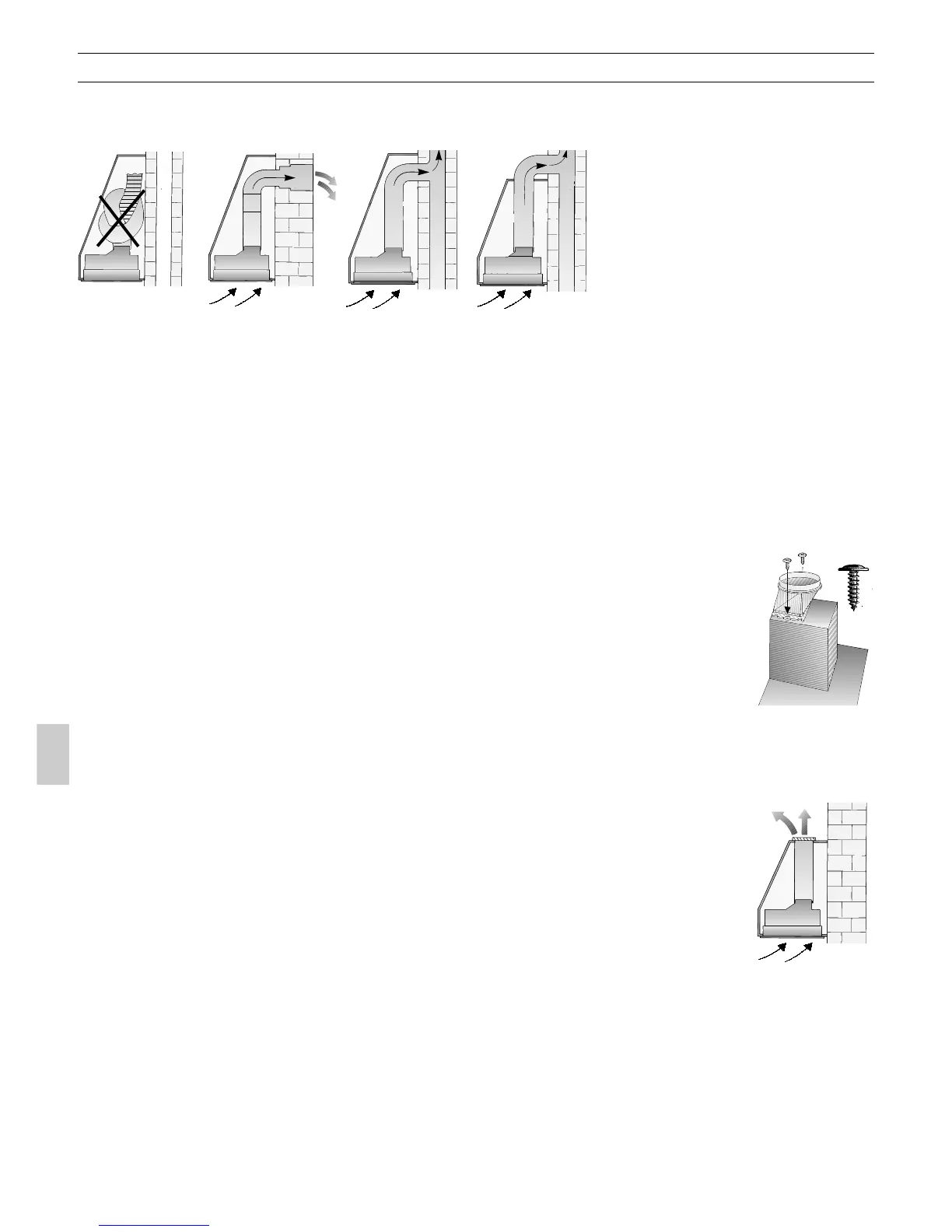

L'aria di scarico viene condotta verso l'alto,
attraverso un pozzo di ventilazione, oppure
direttamente all'aperto, attraverso la parete
esterna.
D
É vietato immettere l'aria di scarico in
un camino per il fumo o in un camino per i
gas di scarico funzionanti, oppure in un
pozzo, che serve al deflusso dell'aria di
locali, nei quali sono installati focolari.
Nel caso di scarico dell'aria in camini per il
fumo o in camini per i gas di scarico non
funzionanti, è necessario ottenere
l'autorizzazione dell'autorità competente.
D
Per il funzionamento a scarico d'aria
della cappa aspirante, con contempora-
neo funzionamento di combustioni
dipendenti dal camino (come p. es. appa-
recchi di riscaldamento a gas, olio combu-
stibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)
è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è
necessaria al focolare per la combustione.
Un funzionamento senza pericolo è
possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).
Ciò è possibile quando l'aria per la
combustione può continuare ad affluire
attraverso aperture non chiudibili, p. es in
porte, finestre, cassette murali di
alimentazione/scarico d'aria, oppure per
mezzo di altri provvedimenti tecnici, come
interdizione reciproca e simili.
Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.
Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina a
gas.
Per lo scarico dell'aria devono essere
osservate le norme ufficiali.
Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria - con filtro a
carbone attivo -, quest'uso è consentito
senza limitazioni.
Se l'aria di scarico viene condotta
attraverso la parete esterna, si dovrebbe
utilizzare una cassetta murale telescopica.
Attacco del tubo
Cappa aspirante con uscita aria
l 120 mm:
Tubo di aspirazione l 100 mm
q Inserire il manicotto di riduzione (vedi
accessori speciali all'ultima pagina) sul
manicotto dell'aria e fissare ad esso il
tubo di scarico dell'aria.
Tubo di aspirazione l 120 mm
q Fissare il tubo di scarico aria direttamen-
te sul manicotto.
Cappe aspiranti con uscita dell'aria
l 150 mm:
Tubo di aspirazione l 120 mm
q Fissare il manicotto di riduzione (vedi
accessori speciali all'ultima pagina)
all'uscita dell'aria.
q Fissare il tubo di aspirazione sul mani-
cotto di riduzione.
Tubo di aspirazione l 150 mm
q Avvitare il manicotto dell'aria direttamen-
te all'uscita dell'aria.
Se è stata montata una valvola antirif-
lusso, controllare il regolare funzionamento.
Cappe aspiranti con uscita dell'aria rett-
angolare:
q Avvitare il manicotto
dell'aria a corredo
sull'uscita dell'aria.
Funzionamento a ricircolo d'aria
q
L'aria, depurata
da un filtro a car-
bone attivo sup-
plementare, viene
di nuovo immessa
nell'ambiente.
q
Nel funzionamento
a ricircolo d'aria,
l'apertura di uscita
dell'aria deve essere protetta con una
griglia (vedi accessori speciali all'ultima
pagina) per evitare pericoli meccanici o
elettrici.
