13
de
Montage
Anschluss der Abzugsleitung bei
Umluftversion
Alle in der nachfolgenden Montageprozedur
erwähnten Teile sind im Bausatz der Umluftver-
sion enthalten. Die jeweiligen Bestellnummern
der Zubehörteile sind am Ende der Gebrauchs-
anleitung aufgeführt.

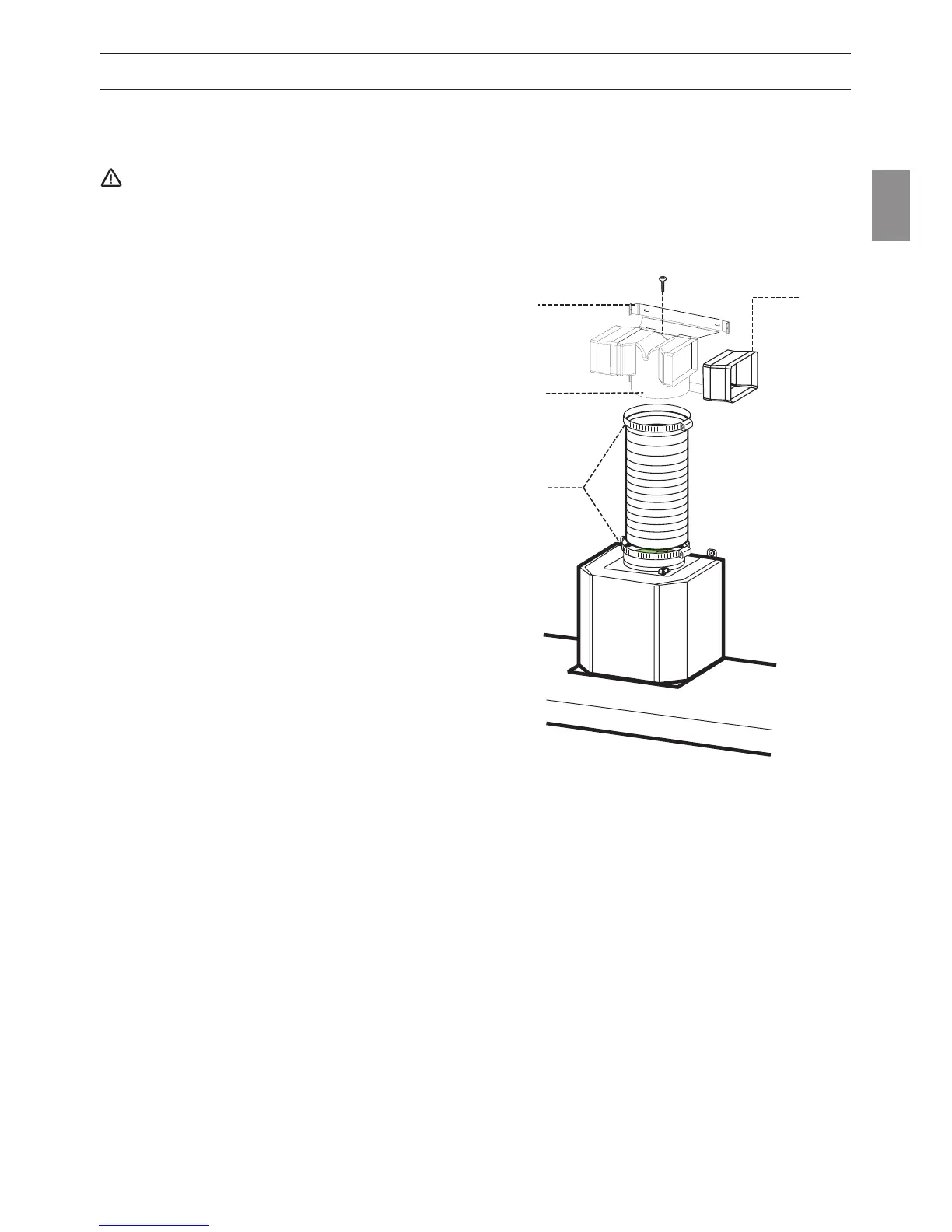

qDas Verbindungsstück 15 in den Haltebügel 7.3
einsetzen, der zuvor mit dem Bügel des oberen
Kaminteils 7.2.1 befestigt wurde, und mit einer
Schraube xieren.
qDie Verlängerungsstücke 14.1 seitlich auf das
Verbindungsstück 15 stecken.
qÜberprüfen, dass die Austrittsöffnungen der
Verlängerungsstücke 14.1 sowohl horizontal
als auch vertikal mit den Kaminstutzen überein-
stimmen.
qDas Verbindungsstück 15 mit Hilfe eines Rohrs
mit ø 150 mm an die Luftaustrittsöffnung an der
Haube anschließen.
qDie Schellen 25 verwenden, um das Verbin-
dungsrohr zwischen Luftaustrittsöffnung an der
Haube und Verbindungsstück 15 zu befestigen.
qÜberprüfen, ob die Kohlelter tatsächlich instal-
liert worden sind (siehe Abschnitt “Kohlelter”
im Kapitel Filter und Wartung).
