49
nl
Montage
Aansluiting luchtuitlaat voor het model met
luchtcirculatie
Alle componenten die in de volgende pro-
cedure worden vermeld bevinden zich in de
lterset. U vindt de nummers van de accessoires
aan het einde van deze gebruiksaanwijzing.

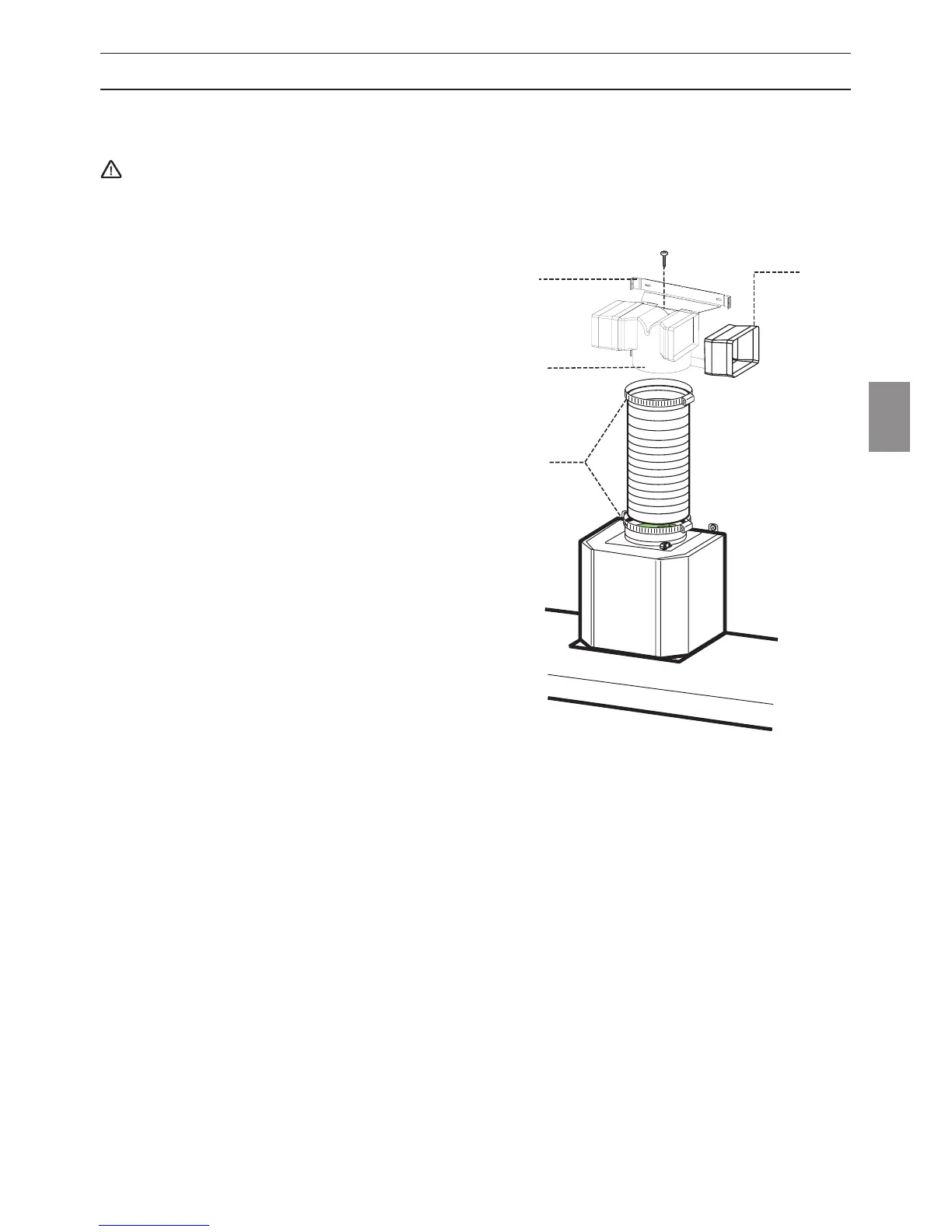

qPlaats het verbindingsstuk 15 op de steunbeu-
gel 7.3, die u eerder met de steunbeugel van
de bovenste schouw 7.2.1 hebt bevestigd en
maak hem met een schroef vast.
qPlaats de verlengstukken van de koppeling
14.1 aan de zijkant op de koppeling 15.
qControleer of de uitgang van de verlengstukken
van de koppeling 14.1 zowel horizontaal als
verticaal samenvalt met de openingen van de
schouw.
qSluit de koppeling 15 op de uitlaat van de be-
huizing van de afzuigkap aan met behulp van
een buis van ø150 mm.
qGebruik de klembanden 25 om de verbindings-
buis tussen de luchtuitlaat van de behuizing
van de kap en de koppeling 15 te bevestigen.
qControleer of de koolstoflters zijn geïnstal-
leerd. (zie paragraaf ‘Koolstoflter’ in het hoofd-
stuk Filters en onderhoud)
