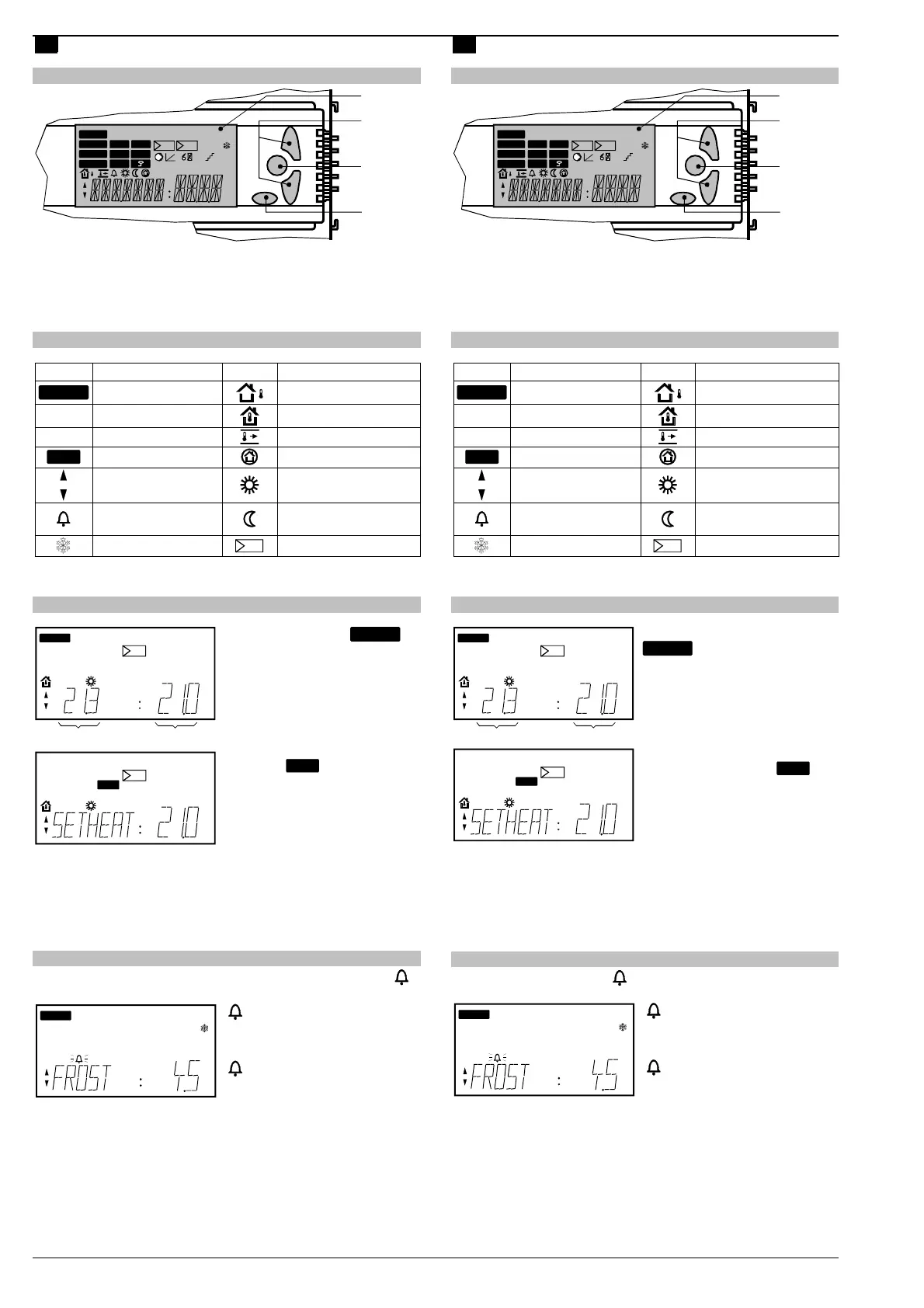

Die Bedienelemente
LIN BIN1 2 3
°F
°C
K
%
INFO
COMMIS
APPL ID
TEST
CHK
SET
SERVICE EXP
PARA
SET
PARA
CONF
X5D1 D2
1
X1
X2
2
X3 X4
MODE
3P
1
2
3
4
1 Anzeigefeld
2 Navigations-Tasten: Menüzeile anwählen bzw. Wert verstellen
3 OK-Taste: Menüzeile bzw. Wert bestätigen
4 ESC-Taste: Ins vorherige Menü zurückspringen oder eingege-
benen Wert verwerfen
Die Symbole und Zeichen in der Anzeige
Symbol Bedeutung Symbol
Bedeutung
INFO
Infoseiten
Aussentemperatur
SERVICE
Serviceebene
Raumtemperatur
EXP
Passwortebene
Zulufttemperatur
SET
Verstellbare Sollwerte
Schutzbetrieb
Navigations-Pfeile
Raumbetriebsart
"Komfort"
Störung
Raumbetriebsart
"Economy"
Frost
1
Regler 1 (bzw. Regler 2)
Hinweis: Die Endbenutzerebene ist aktiv, wenn weder das Symbol für
Serviceebene noch für Passwortebene eingeblendet ist.
Navigation im Menü / Sollwerteinstellung
°C
INFO
SET
1
Istwert Aktueller Sollwert
°C
SET
SET
1
Die Infoseiten sind mit
INFO
gekennzeichnet.
Zwischen den Infoseiten können
Sie mit den Navigations-Tasten
navigieren. Anzahl und Darstellung
der Infoseiten ist von der
gewählten Anwendung abhängig.
Durch Drücken der OK-Taste
gelangen Sie zu den verstellbaren
Sollwerten
SET
. Zwischen den
Sollwerten können Sie mit den
Navigations-Tasten navigieren.
Wenn Sie den Wert ändern wollen,
drücken Sie die OK-Taste und
geben mit Hilfe der Navigations-
Tasten ihren Wert ein. Durch
Drücken der OK-Taste können Sie
diesen bestätigen.
Durch Drücken der ESC-Taste
springen Sie wieder zu den Info-
seiten zurück.
Steht eine Störung an?
Eine Störung in der Anlage wird im Anzeigefeld mit dem Symbol " "
angezeigt.
" " blinkt:
Quittieren Sie die Störungsmeldung
mit der ESC-Taste.
°C
INFO
" " leuchtet: Beheben Sie die
Störungsursache. Ist diese be-
seitigt, können Sie die Störungs-
meldung durch Drücken der ESC-
Taste entriegeln.
Folgende Störungsmeldungen können angezeigt werden:
Frostgefahr, Abweichungsmeldung Sequenzregler 1, Abweichungs-
meldung Sequenzregler 2, Fühlerfehler X...
Bei Fühlerfehlern wird "---" für Unterbruch oder "ooo" für Kurzschluss
angezeigt.
Ist die Anlage in Ordnung, erscheint das Infobild "STATUS: OK".
en
Operating elements
LIN BIN1 2 3
°F
°C
K
%
INFO
COMMIS
APPL ID
TEST
CHK
SET
SERVICE EXP
PARA
SET
PARA
CONF
X5D1 D2
1
X1
X2
2
X3 X4
MODE
3P
1
2
3
4
1 Display
2 Navigation buttons: For selecting menu lines or adjusting values
3 OK button: For confirming menu lines or values
4 ESC button: For returning to the previous menu or for rejecting
the value entered
Symbols and characters on the display
Symbol Meaning Symbol
Meaning
INFO
Info pages
Outside temperature
SERVICE
Service level
Room temperature
EXP
Password level
Supply air temperature
SET
Adjustable setpoints
Protection
Navigation arrows
Room operating mode
"Comfort"
Fault
Room operating mode
"Economy"
Frost
1
Controller 1 (or 2)
Note: The enduser level is active when the display shows neither the
service level symbol nor the password level symbol.
Navigating through the menu / setpoint adjustment
°C
INFO
SET
1
Actual value Current setpoint
°C
SET
SET
1
The info pages are marked
INFO
.
You can navigate between the
info pages by pressing the
navigation buttons. The number
and presentation of the info pages
depends on the selected
application.
Press the OK button to switch to
the adjustable setpoints
SET
.
You can navigate between the
setpoints by pressing the
navigation buttons.
If you want to change the value,
press the OK button and enter the
required value with the navigation
buttons. You can confirm the
value by pressing the OK button.
To return to the info pages, press
the ESC button.
Fault condition?
In the event of fault, symbol " " appears on the display.
" " flashes:
Acknowledge the fault status
message with the ESC button.
°C
INFO
" " is lit:
Rectify the fault. When removed,
reset the fault status message by
pressing the ESC button.
The following fault status messages can be displayed: Risk of frost,
deviation message sequence controller 1, deviation message
sequence controller 2, sensor error X...
In the event of sensor errors, "---" appears when there is an open-
circuit and "ooo" when there is a short-circuit.
When the plant operates correctly, "STATUS: OK" will be displayed.
