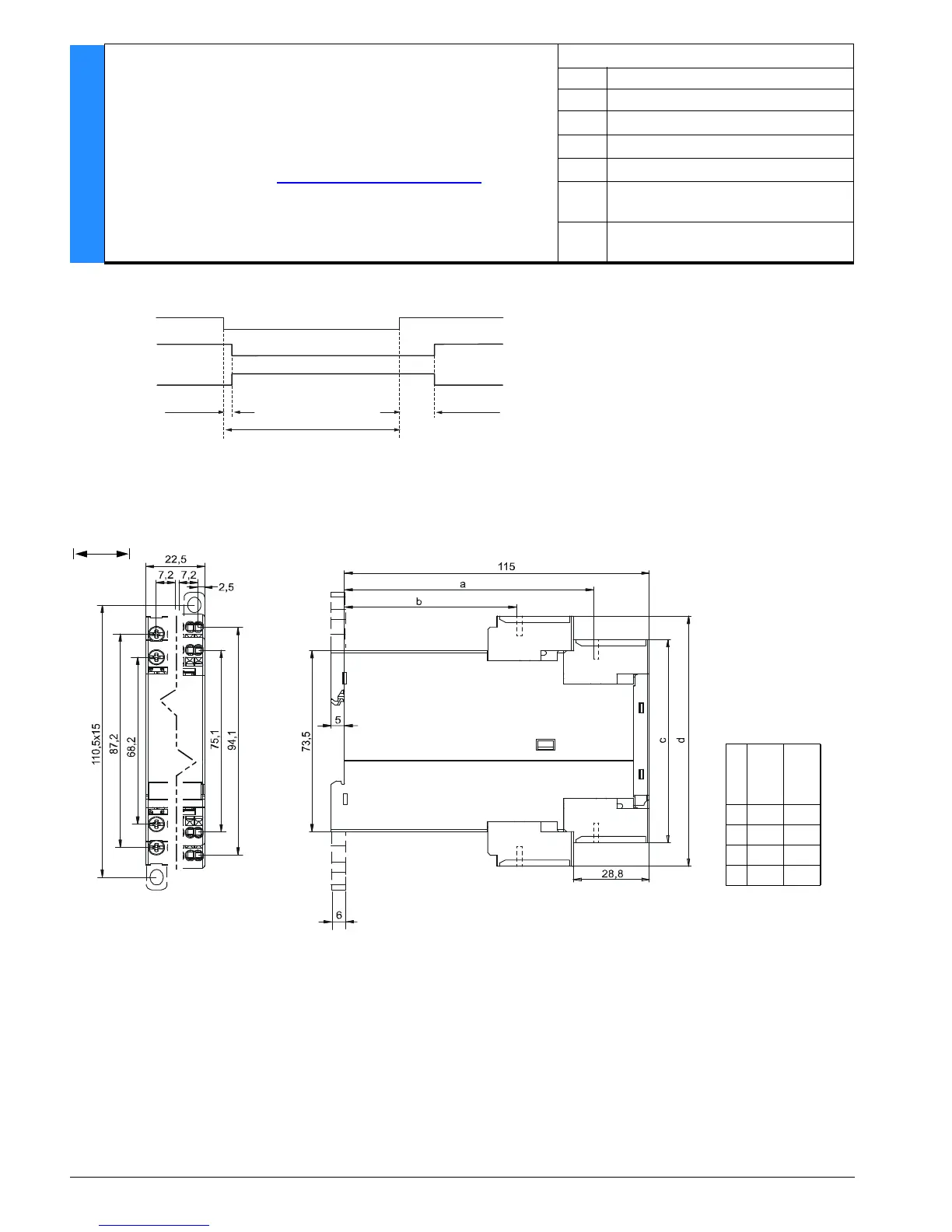

Page #12 background imageLoading...
Page #12 background image
12 3ZX1012-0TK28-1CA1
中文
这里描述的产品可作为成套设备或机器的一部分,用于承担安全功能。
3TK2821/24 适用于根据 DIN EN / IEC 60204-1 标准评估 手动启动 运行模式
(不监控启动电路)下的执行器和传感器电路,或作为触点扩展。
可达到的安全完整性等级 (SIL) 或者性能等级 (PL) 依赖于外部的电路。
在考虑环境条件的情况下,这些设备必须安装到防护等级为 IP32 IP32
IP54 的开关柜中。
污染等级 3 触点扩展
1)
触点扩展
2)
仅当强制打开式触点可根据 IEC 60947-5-1 附录 K 和机械装置的要求消除故障
时,方可达到完整性等级 (PL) d 或类别 2 传感器电路中, DC=0
更多信息和技术数据,请参见 www.siemens.com/industrial-controls
的手册或产品数据表
端子分配
A1 L/+
A2 N/-
Y1, Y2
接通 按键,反馈回路
13, 14
允许恢复操作回路 1 (常开触点 )
23, 24
允许恢复操作回路 1 (常开触点 )
33, 34
允许恢复操作回路 1 (常开触点 ) (仅适用
3TK2821
41, 42
信号电路 1 (常闭触点)(仅适用
3TK2821
$$


ืPV
ุPV'&
ุPV$&
ืPV

3TK2821 / 3TK2824
Laikinė charakteristika
Rispons ta' ħin
Tijdgedrag
Charakterystyka czasowa
Timpul de acţionare
Specificerad tid
Časový priebeh
Časovni odziv
Časové chování
Időbeli viselkedés
Zaman karakteristiği
Диаграммы срабатывания
时间特性
Zeitverhalten
Time response
Caractéristiques temporelles
Respuesta en el tiempo
Tempo di risposta
Tempo de resposta
Времево поведение
Tidsrelæ
Reageerimisaeg
Aikavaste
Καθορισμένος χρόνος
Amfhreagairt
Laika īpašības
3TK282.-1
3RT282.-2
a94
b65
c 82,6 84,4
d 101,6 103,4
mm
