3ZX1012-0TK28-4DA1 15
РУ
Реле безопасности 3TK2826 может использоваться для
устройств АВАРИЙНОЙ ОСТАНОВКИ согласно EN 418
цепей безопасности согласно EN 60204-1. Например для
съемных кожухов, защитных дверей или электро-
чувствительных устройств безопасности,
соответствующих IEC 61496-1.
Возможны оба типа применения PL или SIL, в
зависимости от схемы внешних подключений.
В соответствии с с окружающими условиями, в шкафы
должны быть установлены реле степеней защиты IP32,
IP43 или IP54.
Cтепень загрязнения 3
Для получения более подробной информации или
технических данных смотрите лист тех.данных
3TK2826 www.siemens.com/industrial-controls

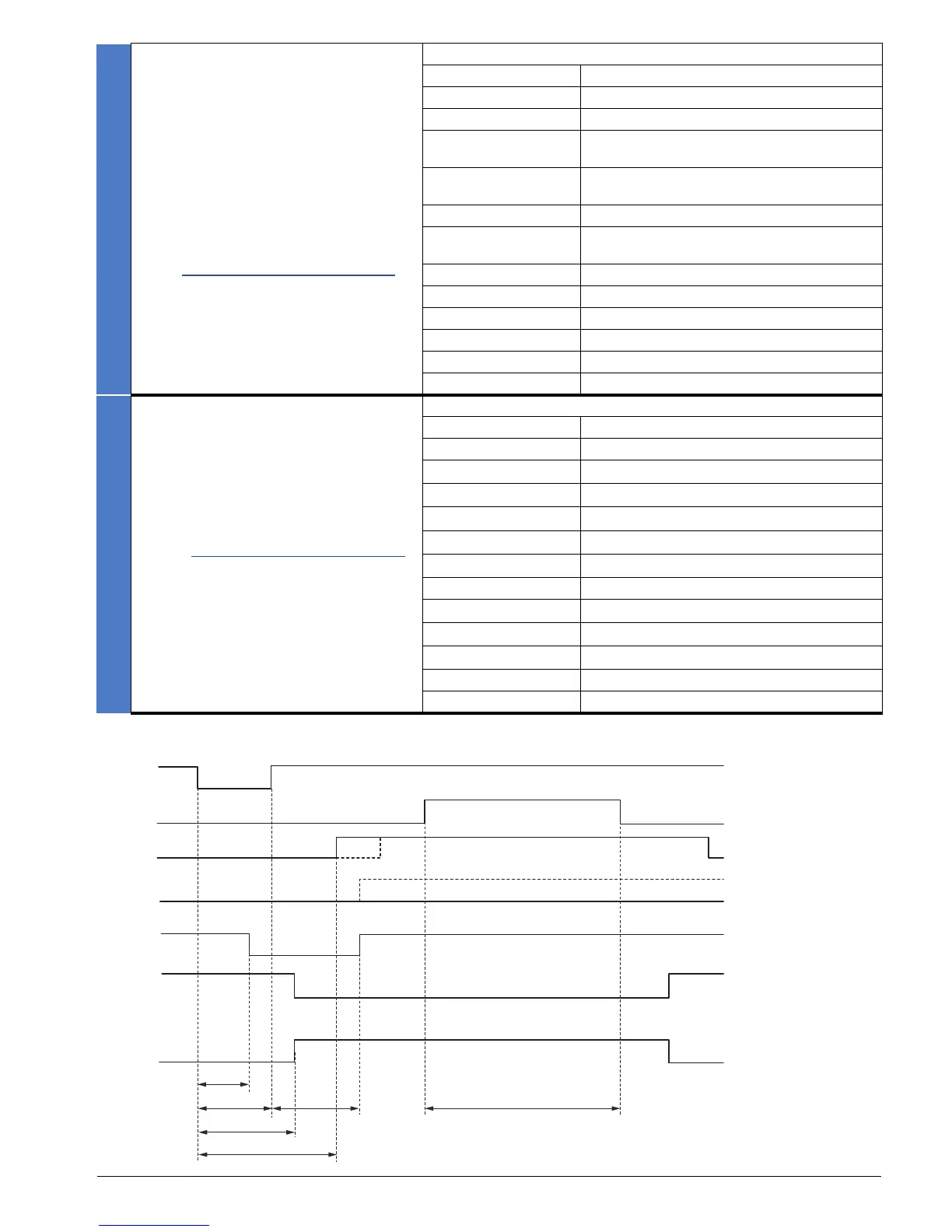

Обозначение клемм
A1 L/+
A2 N/-
13,14; 23,24; 33,34; 43,44 Цепь отпирания (FK) реле, замыкающий контакт
51,52 Сигнальная цепь (MK), реле, размыкающий контакт
(статус FK)
64 (только 3TK2826-.BB40) MK электронная 24 В пост.тока; ошибка цепи обратной
связи (RF)
74 (только 3TK2826-.BB40 MK электронная 24 В пост.тока; (статус датчика)
63,64 (только 3TK2826-.CW30) MK реле замыкающий контакт; ошибка цепи обратной
связи (RF)
T1,T2 Тестовые выходы
T3 Питание датчика 24 В пост.тока
1 Вход каскадирования / эксплуатационное коммутирование
Y11,Y22 Вход датчика канал 1, канал 2
Y33 Кнопка запуска (запуск после фронта вверх и вниз)
Y34 цепь обратной связи
中文
您可在符合 EN 418 的紧急停机装置中和符合
EN 60204-1 的安全电路中使用安全开关设备
3TK2826，例如移动护板、防护门和符合
IEC 61496-1 的免触摸防护装置。
可达到的安全完整性等级 (SIL) 或者性能等级 (PL)
依赖于外部的电路。
在考虑环境条件的情况下，这些设备必须安装到防
护等级为 IP32、 IP43 或 IP54 的开关柜中。
污染等级 3
更多信息和技术数据，请参见 的手册或产品数据表
3TK2826 www.siemens.com/industrial-controls
端子分配
A1 L/+
A2 N/-
13,14; 23,24; 33,34; 43,44
继电器脱扣电路 (FK)，常开触点
51,52
信号电路 (MK)，继电器，常闭触点 （状态 FK）
64 ( 仅 3TK2826-.BB40) MK 电子 24 V DC ；反馈回路故障 (RF)
74 ( 仅 3TK2826-.BB40 MK 电子 24 V DC ； （传感器状态）
63,64 ( 仅 3TK2826-.CW30) MK 继电器常开触点；反馈回路故障 (RF)
T1,T2
测试输出端
T3
传感器电源 24 V DC
1
级联输入端 / 反馈回路故障
Y11,Y22
传感器输入端通道 1、通道 2
Y33
启动键 （根据上下脉冲沿启动）
Y34
反馈回路
