SIGE 350 - Frame and Structural Assembly; Attaching the Rear Frame (A); Positioning Lateral and Stop Parts (B & F)

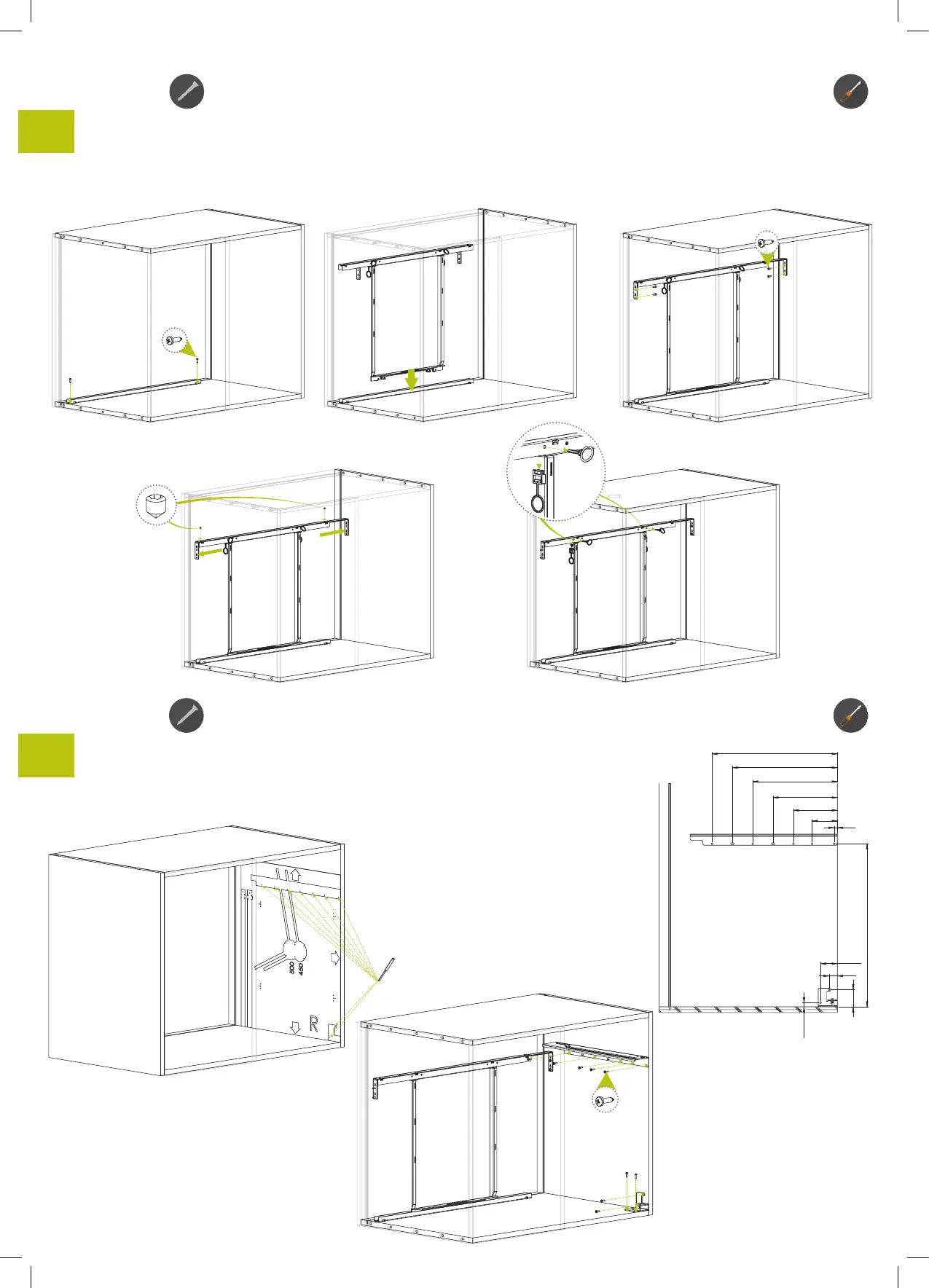

Fissare il telaio posteriore A con l’apposita dima e serrare i grani.
Attach the rear frame A with the appropriate mounting template and lock the screw.
Fixez le cadre arrière A utilisant le modèle approprié et bloquer les vis.
Fije el bastidor posterior A con el molde y ajuste los tornillos.
N°6 4x16
2
Posizionare il particolare B e F con l’apposita dima O.
Place the particular B and F with the appropriate mounting template O.
Positionner le particulier B et F utilisant le modèle O approprié.
Posicione los particulares B y F con el molde O.
N°9 4x16
3
53,50
26
52,50
12,50
513
10
79
138
266
394
202
330
FIG. 2
FIG. 4 FIG. 5
FIG. 3FIG. 1
