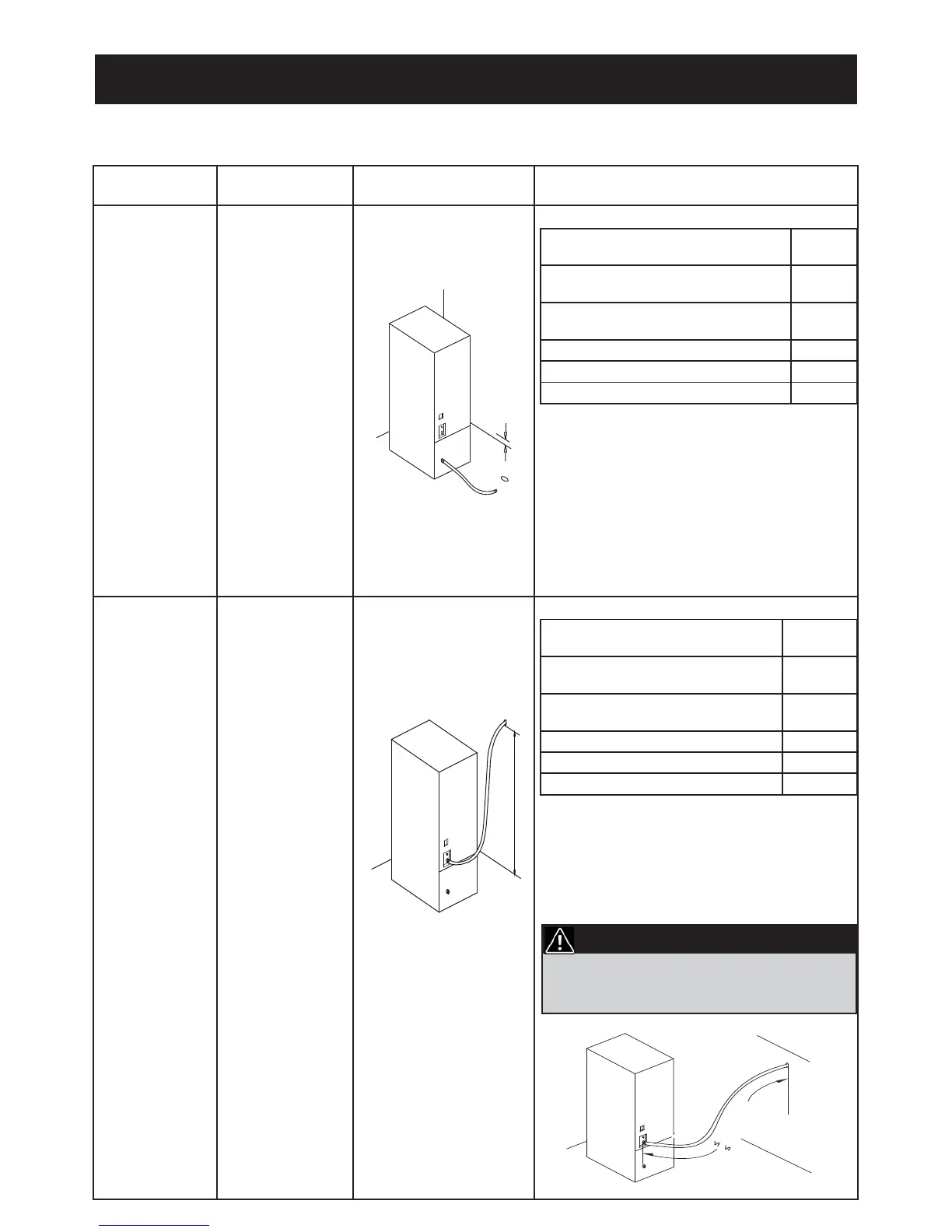

Silhouette DIM32D1BSSPR

INSTRUCTIONS D'INSTALLATION
RACCORDER LA MACHINE À GLAÇONS SUR LA VIDANGE
Type de
vidange
Vidange Hauteur de la vidange Instructions de fonctionnement
Mode de
vidange con-
tinue
Remarque :
Ce mode exige
que la sortie du
tuyau de vidange
se trouve sous
l’entrée du tuyau
de vidange pour
assurer que l’ap-
pareil fonctionne
correctement.
Ceci préviendra
l’écoulement
de l’eau dans
l’appareil, ce qui
peut mener à
un déversement
pouvant causer
des dégâts.
• L’eau en excès
sera vidangée
par gravité
hors de la sor-
tie en continue
qui se trouve
à l’arrière de
l’appareil.
• La hauteur du trou de
vidange dans la pièce
≤ 100 mm (3-15/16
po).
Référence Fig. C, D et, E.
État de l’écrou de vidange et de l’in-
terrupteur de la pompe
De
vidange
Écrou de vidange (avant) (3) + joint
d’étanchéité de vidange (avant) (4)
Fermé
Écrou de vidange (arrière) (7) + joint
d’étanchéité de vidange (arrière) (6)
Ouvert
Bouchon de vidange (11) Fermé
Bouchon de vidange (12) Ouvert
Interrupteur de pompe de vidange (8) ARRÊT
1. Prière de s’assurer que l’écran de vidange
et l’interrupteur sont dans l’état suivant;
2. Raccorder une extrémité du tuyau de
vidange à la sortie de vidange continue
et l’autre extrémité au trou de vidange. La
vidange doit être inclinée en descente vers
le trou de vidange. Prière d’assurer que le
raccord est bien serré.
Mode de pompe
de vidange
Remarque :
La pompe ne
fonctionnera pas
pendant une
panne d’électric-
ité. Si le tuyau
de vidange
devient torsadé
et bloqué, votre
machine à glace
ne fonctionnera
pas.
• L’eau en excès
sera vidangée
interne.
• La hauteur du trou de
vidange qui se trouve
dans la pièce est de
101 à 1500 mm (3-
15/16 à 59 po).
Référence Fig. C, D et E.
État de l’écrou de vidange et de
l’interrupteur de la pompe
De
vidange
Écrou de vidange (avant) (3) + joint
d’étanchéité de vidange (avant) (4)
Fermé
Écrou de vidange (arrière) (7) + joint
d’étanchéité de vidange (arrière) (6)
Ouvert
Bouchon de vidange (11) Ouvert
Bouchon de vindage (12) Fermé
Interrupteur de pompe de vindage (8) MARCHE
1. Prière de s’assurer que l’écran de vidange
et l’interrupteur sont dans l’état suivant;
2. À l’aide d’un tuyau de vidange mesurant
moins de 16 pieds (192 po), raccorder la
sortie de la pompe de vidange au trou de
vidange
≤ 100 mm
≤ 3-15/16”
101mm~1500mm
3-15/16”~59”
1
6
pieds
1
9
2
”
14
La longueur du tuyau de vidange ne doit pas
excéder 16 pieds (192 po) pour éviter tout
refoulement d’eau.
AVERTISSEMENT
