Silhouette DIM32D1BSSPR

INSTRUCCIONES DE INSTALACIÓN
A
B
Arandela
Conexión
de tubo
Tubo
Interruptor
1
2
3
4
5
67
8
9
10
11
13
12
14
1. Cubeta de hielo: Almacena hielo.
2. Panel inferior del congelador: Separe el hielo y el agua
innecesaria durante la fabricación de hielo.
3. Tuerca del drenaje (frente): Evita que el agua se drene por
el frente. Deje la tuerca en su lugar durante el modo de
drenaje continuo y de drenaje con bomba.
4. Junta del drenaje (frente): Evita que el agua se drene por el
frente. Deje la tuerca en su lugar durante el modo de drena-
je continuo y de drenaje con bomba.
5. Visor de nivel de agua: Le permite observar el nivel del
hielo.
6. Junta de drenaje (parte posterior): Evita que el agua se
drene por la parte de atrás. Deje esto en su lugar para el
modo de drenaje manual.
7. Tuerca del drenaje (parte posterior): Evita que el agua se
drene por la parte de atrás. Deje esto en su lugar para el
modo de drenaje manual.
8. Interruptor de la bomba de drenaje: Enciende y apaga la
bomba de drenaje.
9. Conector del tubo de entrada de agua: Se usa para conec-
tar la línea de suministro de agua a la válvula de entrada de
la máquina para hacer hielo.
10. Salida de la bomba de drenaje: Se usa para conectar la
manguera de drenaje en el modo de drenaje con bomba.
11. Tapón de la bomba de drenaje: Se usa para cerrar la salida
de la bomba de drenaje cuando no utiliza el modo de dre-
naje con bomba.
12. Tapón de drenaje directo: Para cerrar la salida si no usa el
modo de drenaje continuo.
13. Salida de drenaje constante: Para cerrar la salida si no usa
el modo de drenaje continuo.
14. Tanque de dranaje: Almacena el agua innecesaria de la
máquina para hacer hielo al utilizar el modo de drenaje
continuo.

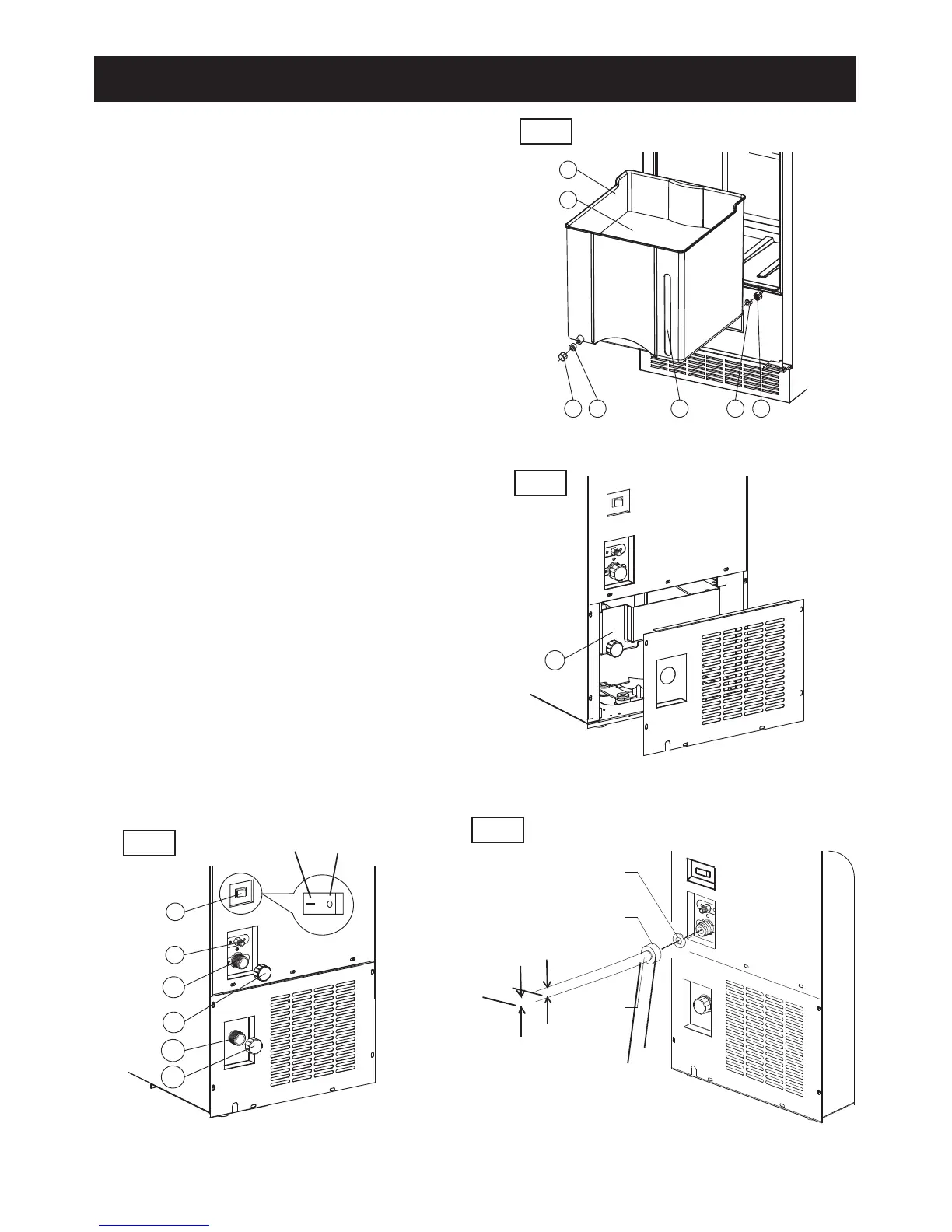

UBICACIÓN DE LAS PIEZAS
Fig.B
Fig.D
Fig.E
Diámetro de
la manguera
no inferior a
1/2 in.
Fig.C
ENCENDIDO
APAGADO
Conexión de la
manguera de dre-
naje 1 in NPT
