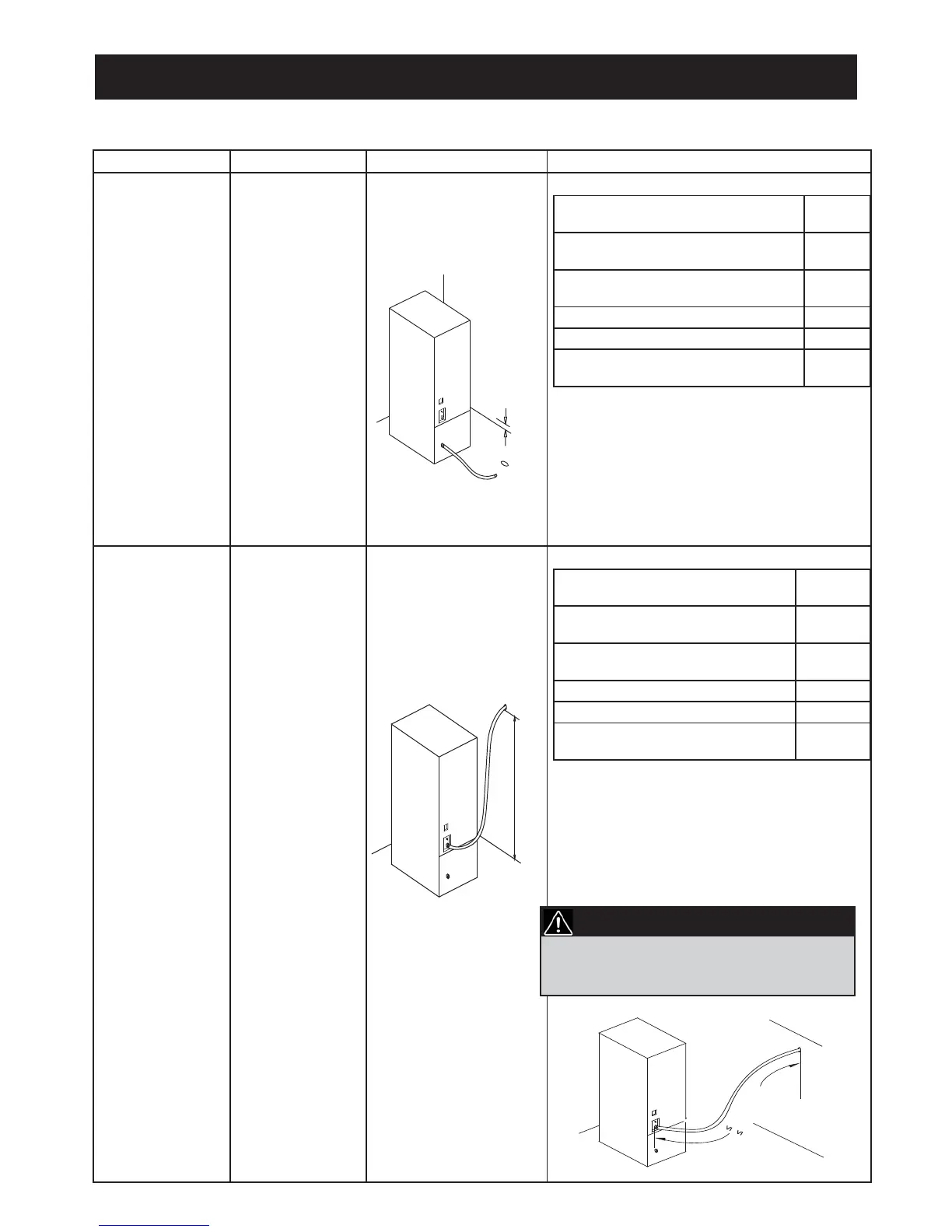

CÓMO CONECTAR EL EQUIPO PARA HACER HIELO AL DRENAJE
Tipo de drenaje Drenaje Altura del drenaje Instrucciones de operación
Modo de drenaje
constante
Nota: Este modo
requiere que la sal-
ida de la manguera
de drenaje se en-
cuentre por debajo
de la entrada de
la manguera de
drenaje en la uni-
dad para funcionar
correctamente.
Esto ayuda a evitar
que el agua uya
nuevamente a
la unidad y que
pueda derramarse
en el suelo cau-
sando daños por
agua.
El exceso de
agua drenará
por la salida
constante
en la parte
posterior de la
unidad gracias
a la fuerza de
gravedad.
La altura del ori cio
de drenaje en el
ambiente 100 mm
(3-15/16 in).
Referencia Fig. C, D y E.
Tuerca del drenaje e interruptor de la
bomba de drenaje
Condi-
ción
Tuerca del drenaje (frente) (3) + junta
del drenaje (frente) (4)
Cerrado
Tuerca del drenaje (parte posterior) (7) +
junta del drenaje (parte posterior) (6)
Abierto
Tapón de drenaje (11) Cerrado
Tapón de drenaje (12) Abierto
Interruptor de la bomba de drenaje (8) APAGA-
DO
1. Asegúrese de que la tuerca del drenaje y
el interruptor se encuentren en la condición
que se indica arriba;
2. Conecte un lado del tubo de drenaje a la
salida de drenaje constante y el otro lado
al ori cio de drenaje. El drenaje debe bajar
hacia el ori cio de drenaje. Asegúrese de
que la conexión esté ajustada.
Modo de bomba
de drenaje
Nota: La bomba no
funcionará cuando
haya cortes de
luz. Esto ayuda a
evitar que el agua
uya nuevamente
a la unidad y que
pueda derramarse
en el suelo cau-
sando daños por
agua.
La bomba in-
terna drenará
el excedente
de agua
La altura del ori co
de drenaje en el
ambiente es de entre
101 mm ~ 1500 mm
(3-15/16 pulg. ~ 59
pulg.)
Referencia Fig. C, D y E.
Tuerca del drenaje e interruptor de
la bomba de drenaje
Condi-
ción
Tuerca del drenaje (frente) (3) + junta
del drenaje (frente) (4)
Cerrado
Tuerca del drenaje (parte posterior) (7)
+ junta del drenaje (parte posterior) (6)
Abierto
Tapón de drenaje (11) Abierto
Tapón de drenaje (12) Cerrado
Interruptor de la bomba de drenaje (8) ENCEN-
DIDO
1. Asegúrese de que la tuerca del drenaje y
el interruptor se encuentren en la condición
que indica ariba;
2. Use un tubo de drenaje de no más de 16
pies (192 pulg.) de largo. Conecte un lado
a la salida de la bomba de drenaje y el otro
lado al ori cio de drenaje.
El tubo de drenaje no puede medir más de
16 pies de largo (192 pulg.) para evitar que el
agua regrese.
ADVERTENCIA
≤ 100 mm
≤ 3-15/16”
101mm~1500mm
3-15/16”~59”
1
6
pies
1
9
2
INSTRUCCIONES DE INSTALACIÓN
22
