SilverCloud 500VA - Page 2

1
WOR
K
I
N
G
DE
L
A
Y
I
N
G
U
N
U
S
U
A
L
DELA
Y
UNDELAY
8%
10%
888
DIG
ITAL
TECH-S
YST
E
M
I
NPU
T V
OL
TA
GE
8
8
8
D
I
GITAL
TE
C
H-
S
Y
ST
E
M
O
U
TP
U
T V
OL
T
A
G
E
01
02

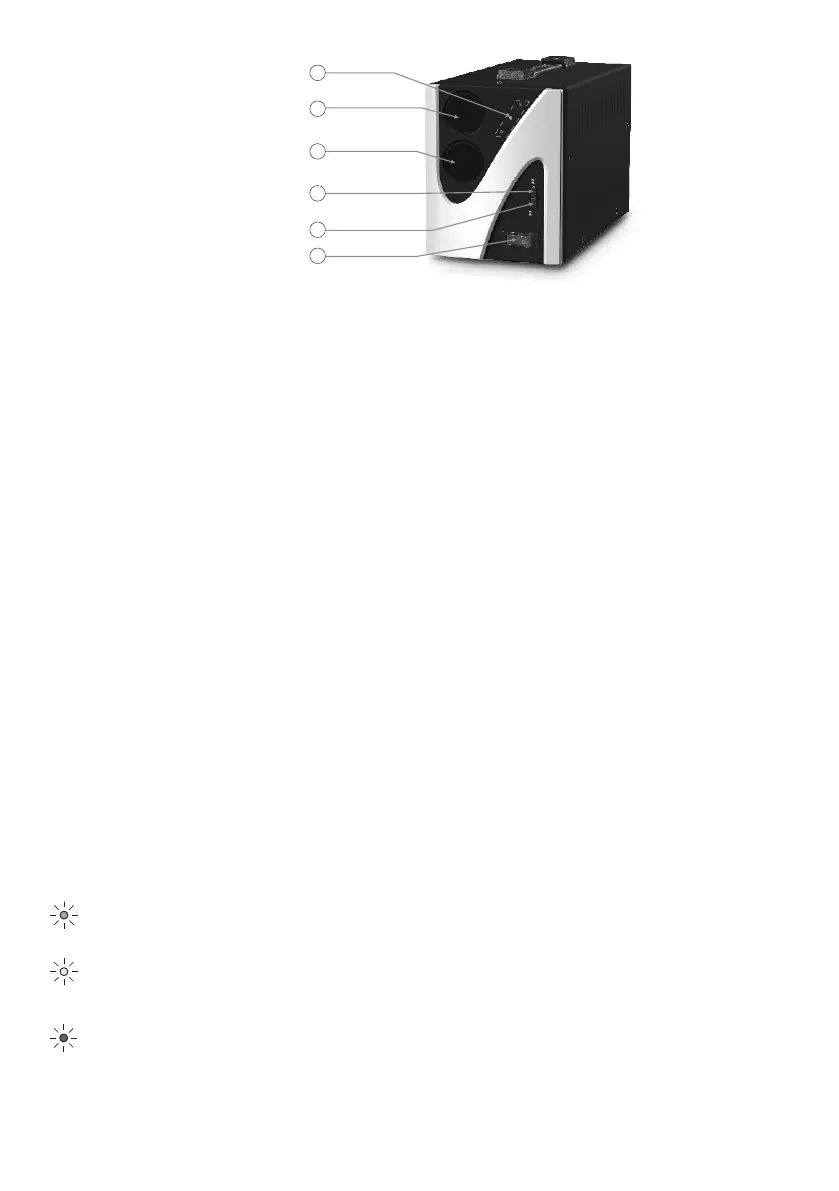

Contor intrare
Contor iesire
03
LED-uri indicatoare
05
Selector intarziere
06
Buton pornire/oprire
04
Selector precizie
01 - Contor intrare - arata tensiunea de intrare
02 - Contor iesire
- cand porniti regulatorul acesta va afisa scurgerea timpului de intarziere. Intarzierea
setata implicit este de 6 sec. Daca apasati selectorul de intarziere aceasta va fi setata la 120
sec.
- dupa scurgerea timpului de intarziere acesta va afisa tensiunea normala de iesire.
Daca tensiunea de iesire este constanta acesta va afisa 230V, iar daca tensiunea de iesire
variaza acesta va afisa 204 V ~ 236 V - precizie 8%, 198 V ~ 242 V - precizie 10%
- cand apasati selectorul de intarziere contorul va afisa intarzierea curenta (6 sau
120 sec) timp de 3 sec, apoi va reveni la afisarea tensiunii de iesire
- cand apasati selectorul de precizie contorul va afisa "PCL" cand precizia este
setata la 10% si "PCH" daca precizia este setata la 8%.
Daca tensiunea de intrare are valoare mai mare de 255 V pentru mai mult de 3 sec,
contorul va afisa intermitent litera "H", iar daca tensiunea are valoare mai mica de 180V
pentru 1 sec, acesta va afisa intermitent litera "L".
03 - Selector precizie - setarea implicita este la 10%. Cand apasati selectorul precizia va fi
setata la 8%.
04 - Selector intarziere - daca regulatorul este utilizat pentru echipamente de refrigerare va
rugam sa setati o intarziere de pornire, pentru a minimiza posibilitatea defectarii motorului
compresor. Daca nu doriti intarzierea la pornire setati selectorul pe pozitia "UNDELAY".
05 - Buton pornire/oprire - utilizati pentru a porni sau opri stabilizatorul de tensiune.
06 - LED-uri indicatoare
WORKING
DELAYING
UNUSUAL
Acesta se aprinde cand tensiunea de intrare depaseste valoarea de 255+/-5V. In
acest caz circuitul de protectie va fi activat iar regulatorul nu va mai avea
tensiune de iesire. Cand tensiunea de intrare revine la valorile normale, regulatorul
va reveni la modul de functionare obisnuit.
Cand acesta este aprins inseamna ca regulatorul este pornit.
Acesta clipeste in perioada de intarziere apoi se stinge.
