SilverCloud YR300 - Page 10

Manual de usuario
Español
10

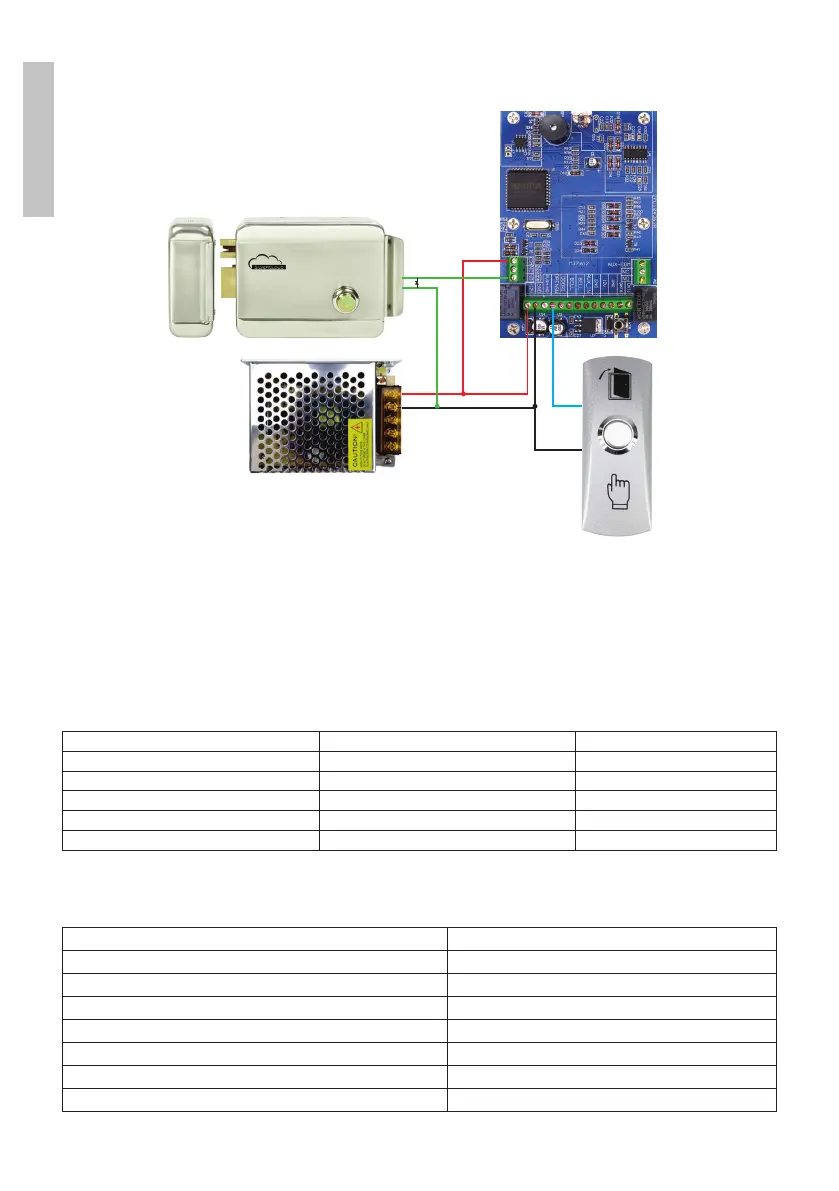

4. EJEMPLO DE ESQUEMA DE INSTALACIÓN:
COM
NO
+12V
- GND
A
B
C
D
A - Cerradura eléctrica (PNI YR300, PNI YL500, PNI YE910)
B - Teclado de control de acceso (por ejemplo, PNI DK220, PNI DK110)
C- Fuente de alimentación conmutada (por ejemplo, PNI ST3.4A)
D - Botón de acceso (ej. PNI PB410)
NOTA: La instalación de la cerradura debe ser realizada únicamente por personal especializado..
5. ALAMBRE DE COBRE RECOMENDADO:
Sección mm
2
Diámetro Ø Longitud m
0,30 0,6 8
0,5 0,8 15
1 1,2 25
1,5 1,4 40
2,5 1,8 60
6. DETALLES TÉCNICOS:
Material Níquel
Material del cilindro y pestillo Latón
Tensión de servicio (solo impulso) 0,5 - 3s @ 7 - 12 V c.c. / 2 - 3.5A
Esperanza de vida al menos 200.000 acciones
Espesor de puerta recomendado 35 - 50mm
llaves incluidas Sí, 3 piezas.
Dimensiones 125 x 101 x 39 mm
Temperatura de funcionamiento -26°C ~ +80°C
