SilverCloud YR300 - Manual de Utilizare

Manual de utilizare
Romana
21
1. FUNCTII:
• Poate  actionata atat electric, cat si manual.
• Compatibila cu sisteme de interfonie sau sisteme de control acces.
2. INSTALARE:
• Folositi suruburile din pachet pentru a instala corpul yalei, butucul si opritorul pe marginea usii sau pe
tocul usii. Se recomanda lasarea unei distante de 5 mm intre corpul yalei si opritor.
• Butucul se monteaza pe partea externa a usii (opusa yalei) cu accesoriile din pachet. Lamela
butucului trebuie sa treaca prin usa pana in fanta speciala din corpul yalei. Pentru deschiderea yalei
este sucienta o rotire scurta a cheii in butuc.
• Arcul se poate regla in functie de greutatea usii si puterea amortizorului prin ajustarea surubului
hexagonal.
• Limba se poate intoarce in functie de directia de deschidere a usii (spre interior sau spre exterior).
• Acest tip de yala se va deschide atunci cand primeste un impuls electric. Dati comanda de deschidere
yalei cu un circuit NO (Normal Deschis) cu impuls de 7V - 12V DC si putere >12W, pentru o perioada
de 0.5 - 3 secunde. Yala poate  deschisa si manual apasand butonul de pe yala.
Nota: Modelul SilverCloud YE910 este prevazut pe interior cu butuc cu cheie cu ajutorul caruia
se poate bloca butonul de deschidere manuala de pe yala. Aceasta functie poate  utila pentru
a limita accesul copiilor sau persoanelor din interior la deschiderea manuala a yalei.

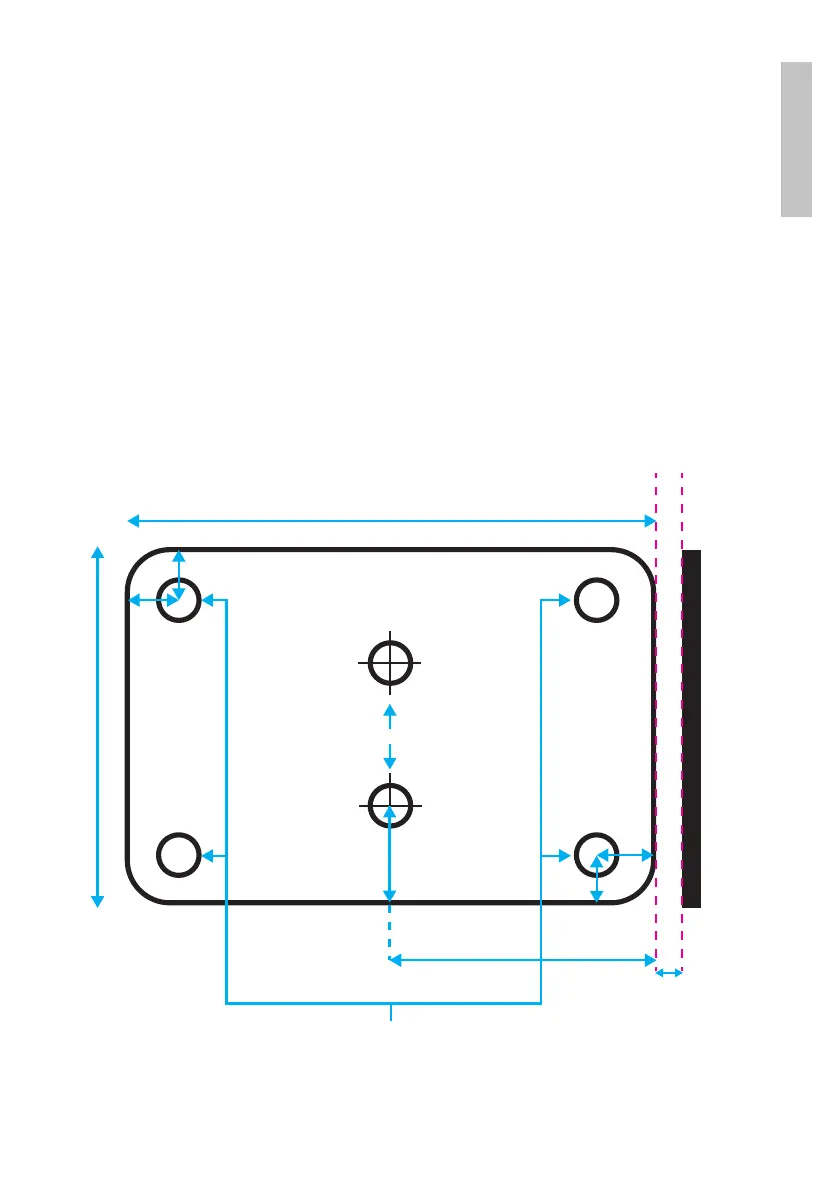

126 mm
5 mm
60 mm
17 mm
11 mm
25 mm
102 mm
12 mm
15 mm
PENTRU USI CU DESCHIDERE PE STANGA
MARGINEA USII
TOCUL USII
CENTRUL GAURII PENTRU LAMELA BUTUC
PENTRU USI CU DESCHIDERE PE DREAPTA
GAURI PENTRU FIXARE YALA CU SURUBURI
NOTE:
• Timpul maxim de alimentare electrica continua pentru deblocarea yalei nu trebuie sa depaseasca 3
