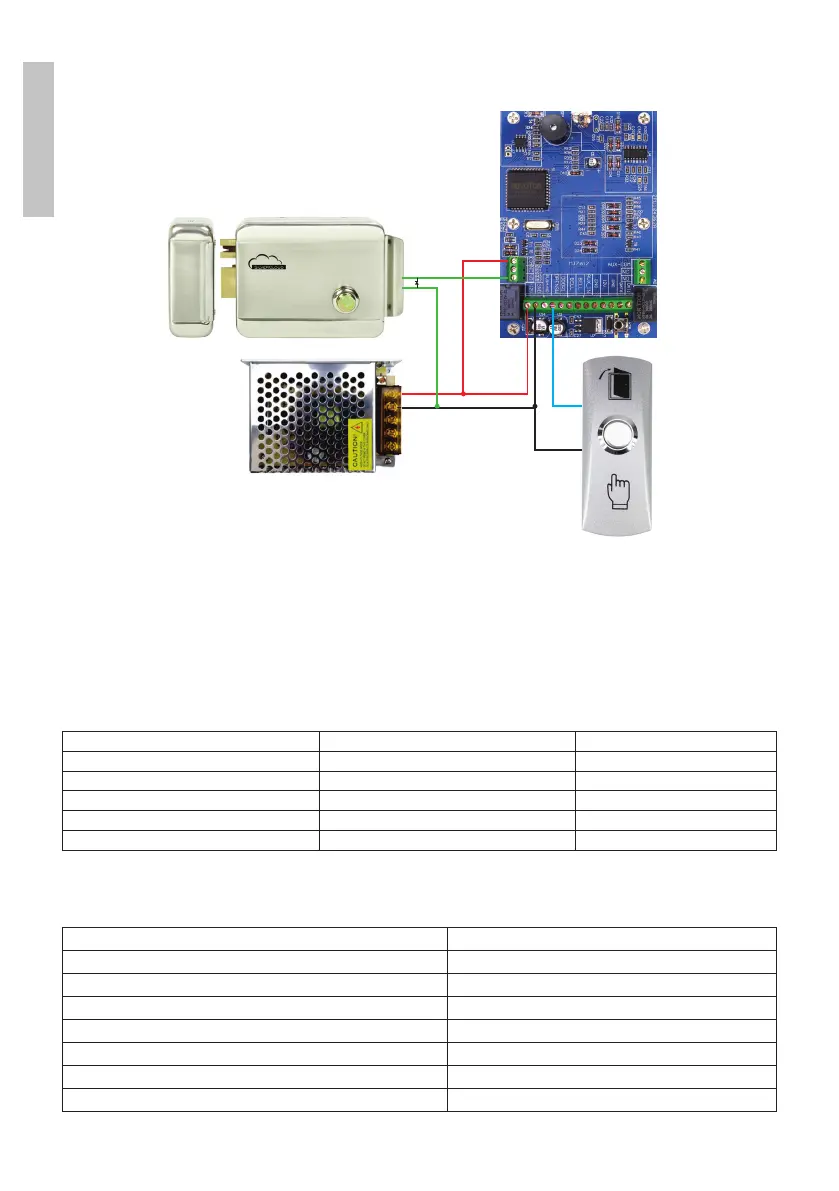

4. PRZYKŁADOWY SCHEMAT INSTALACJI:
COM
NO
+12V
- GND
A
B
C
D
A - Elektrozamek (PNI YR300, PNI YL500, PNI YE910)
B - Klawiatura kontroli dostępu (np. PNI DK220, PNI DK110)
C- Zasilacz impulsowy (np. PNI ST3.4A)
D - Przycisk dostępu (np. PNI PB410)
UWAGA: Montaż zamka może wykonywać wyłącznie wyspecjalizowany personel.
5. ZALECANY DRUT MIEDZIANY:
Sekcja mm
2
Średnica Ø Długość m
0,30 0,6 8
0,5 0,8 15
1 1,2 25
1,5 1,4 40
2,5 1,8 60
6. SZCZEGÓŁY TECHNICZNE:
Materiał korpusu Nikiel
Materiał cylindra i zatrzasku Mosiądz
Napięcie robocze (tylko impuls) 0,5 - 3 s @ 7 - 12 V d.c. / 2 - 3,5A
Długość życia co najmniej 200 000 działań
Zalecana grubość drzwi 35 - 50 mm
Dołączone klucze Tak, 3 szt.
Wymiary 125x101x39mm
Temperatura robocza -26°C ~ +80°C
