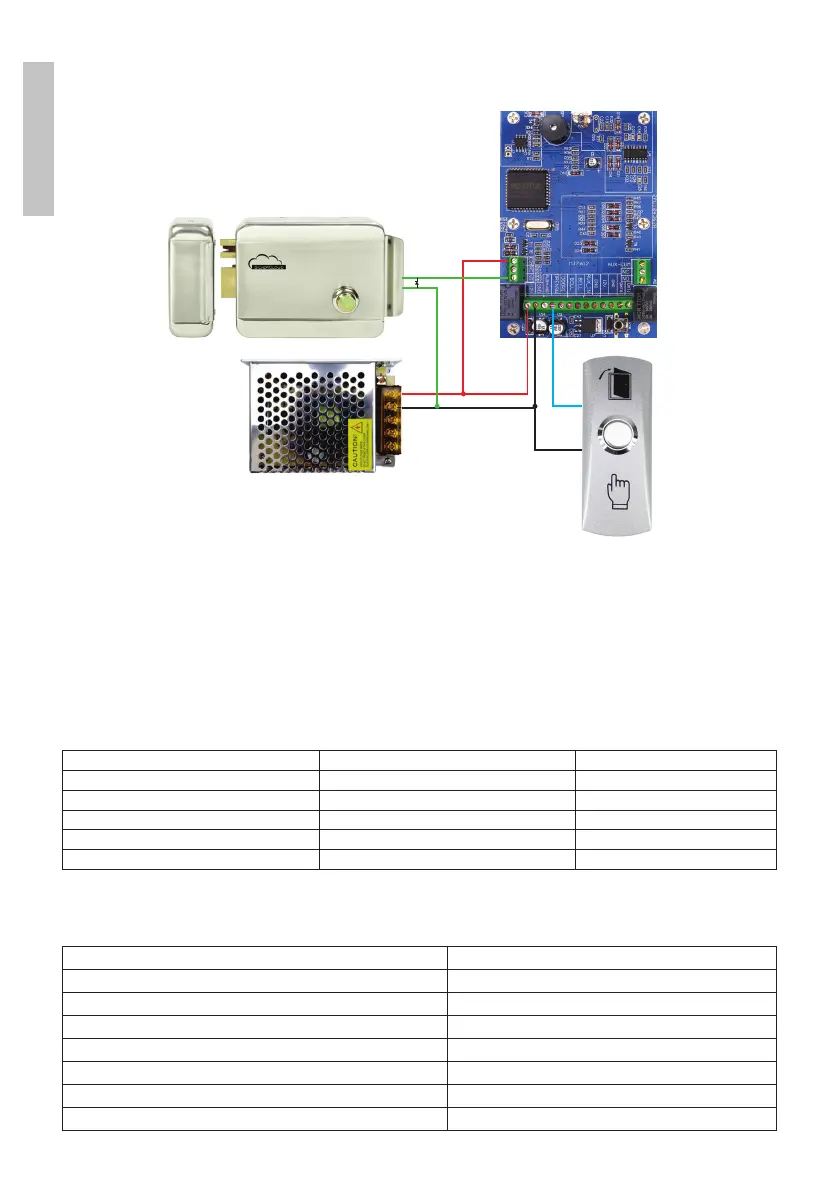

4. EXEMPLE DE SCHÉMA D’INSTALLATION:
COM
NO
+12V
- GND
A
B
C
D
A - Serrure électrique (PNI YR300, PNI YL500, PNI YE910)
B - Clavier de contrôle d’accès (ex. PNI DK220, PNI DK110)
C- Alimentation à découpage (ex. PNI ST3.4A)
D - Bouton d’accès (ex. PNI PB410)
REMARQUE: L’installation de la serrure doit être e󰀨ectuée uniquement par du personnel
spécialisé.
5. FIL DE CUIVRE RECOMMANDÉ:
Section mm
2
Diamètre Ø Longueur m
0,30 0,6 8
0,5 0,8 15
1 1,2 25
1,5 1,4 40
2,5 1,8 60
6. DÉTAILS TECHNIQUES:
Matériau Nickel
Matériau du cylindre et du loquet Laiton
Tension de fonctionnement (uniquement impulsion) 0,5 - 3s @ 7 - 12 V d.c. / 2 - 3.5A
Durée de vie Au moins 200.000 actions
Épaisseur de porte recommandée 35 - 50 millimètres
Clés incluses Oui, 3 pièces.
Dimensions 125 x 101 x 39 mm
Température de fonctionnement -26°C ~ +80°C
