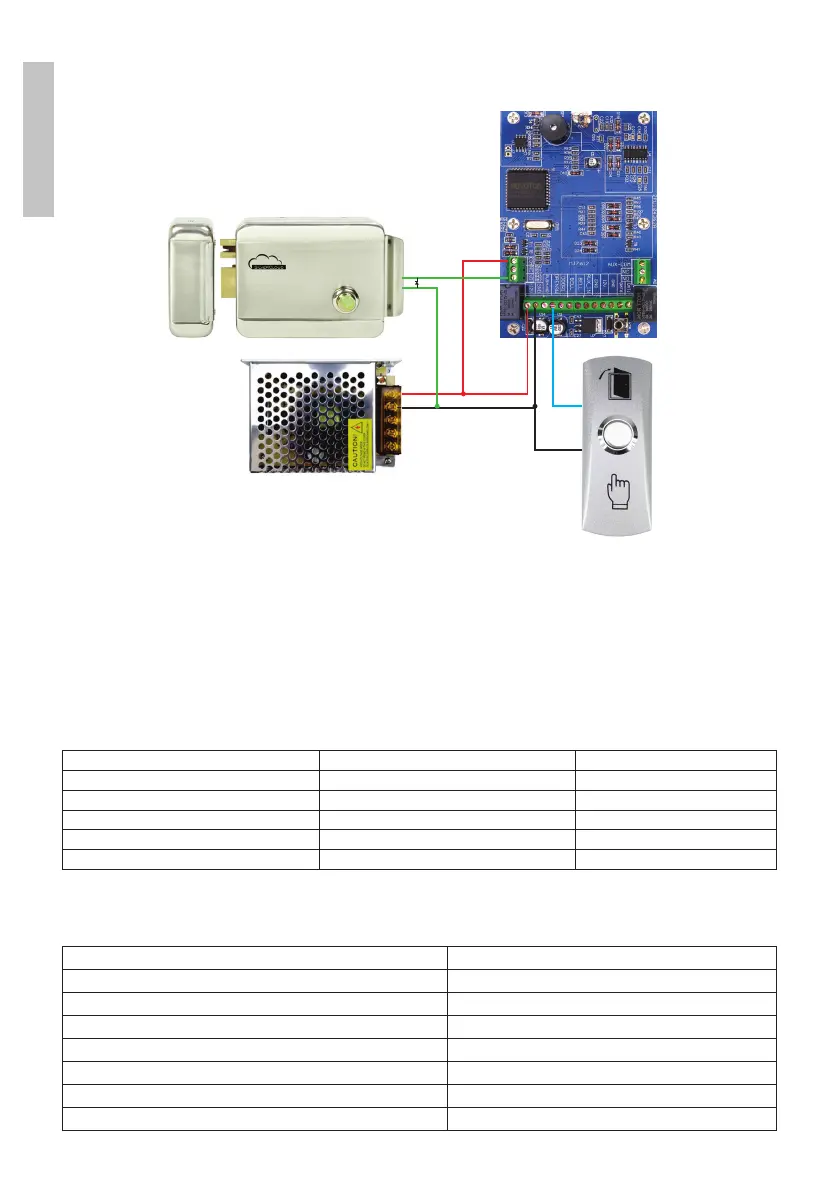

4. VOORBEELD VAN INSTALLATIESCHEMA:
COM
NO
+12V
- GND
A
B
C
D
A - Elektrisch slot (PNI YR300, PNI YL500, PNI YE910)
B - Toetsenbord voor toegangscontrole (bijv. PNI DK220, PNI DK110)
C- Schakelende voeding (bijv. PNI ST3.4A)
D - Toegangsknop (bijv. PNI PB410)
OPMERKING: De installatie van het slot mag alleen worden uitgevoerd door gespecialiseerd
personeel.
5. AANBEVOLEN KOPERDRAAD::
Sectie mm
2
Diameter Ø Lengte m
0,30 0,6 8
0,5 0,8 15
1 1,2 25
1,5 1,4 40
2,5 1,8 60
6. TECHNISCHE DETAILS:
Lichaams materiaal Nikkel
Cilinder- en vergrendelingsmateriaal Messing
Bedrijfsspanning (alleen impuls) 0,5 - 3s @ 7 - 12 V gelijkstroom / 2 - 3,5A
Levensduur minimaal 200.000 acties
Aanbevolen deurdikte 35 - 50 mm
Meegeleverde sleutels Ja, 3 stuks.
Dimensies 125 x 101 x 39 mm
Bedrijfstemperatuur -26°C ~ +80°C
