SilverCloud YR300 - Page 8

Benutzerhandbuch
Deutsche
8

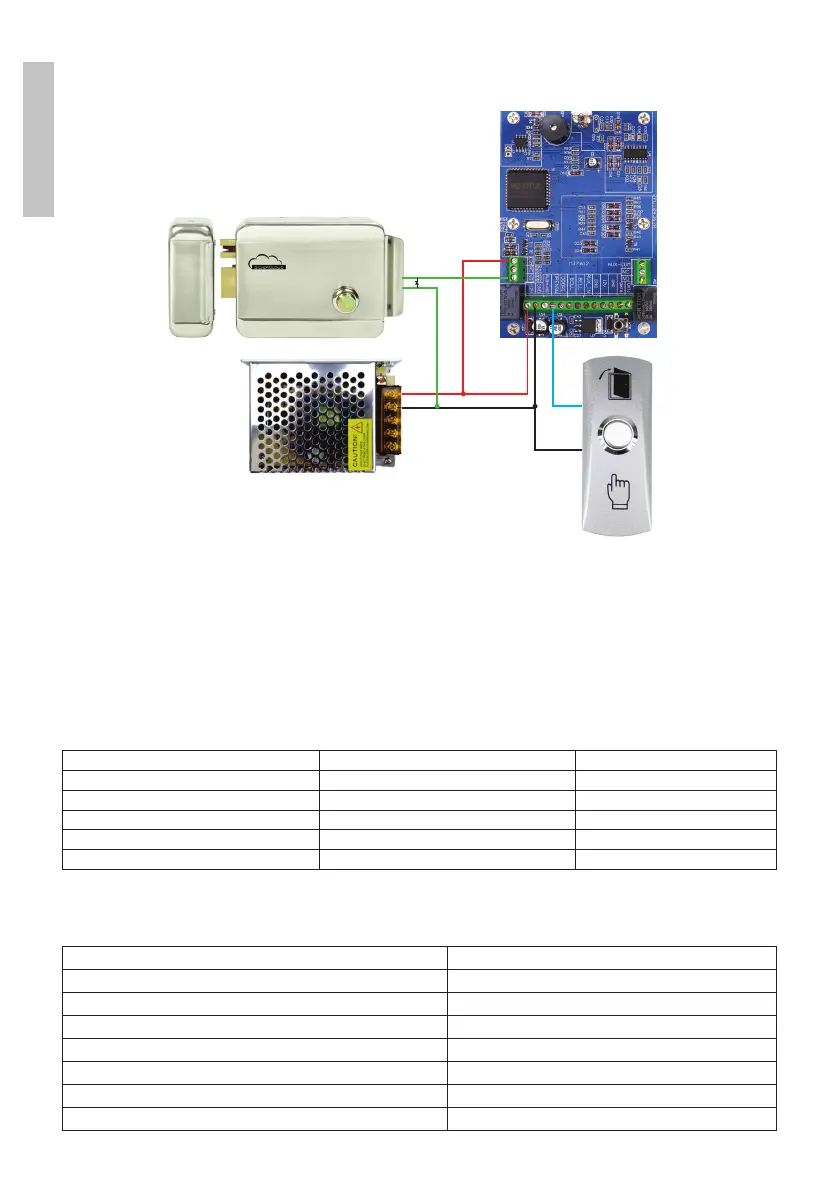

4. BEISPIEL EINES INSTALLATIONSSCHEMAS:
COM
NO
+12V
- GND
A
B
C
D
A - Elektroschloss (PNI YR300, PNI YL500, PNI YE910)
B - Zutrittskontrolltastatur (z. B. PNI DK220, PNI DK110)
C- Schaltnetzteil (z. B. PNI ST3.4A)
D - Zugri󰀨staste (z. B. PNI PB410)
HINWEIS: Die Installation des Schlosses darf nur von Fachpersonal durchgeführt werden.
5. EMPFOHLENER KUPFERDRAHT:
Abschnitt mm
2
Durchmesser Ø Länge m
0,30 0,6 8
0,5 0,8 15
1 1,2 25
1,5 1,4 40
2,5 1,8 60
6. TECHNISCHE DETAILS:
Körpermaterial Nickel
Zylinder- und Riegelmaterial Messing
Betriebsspannung (nur Impuls) 0,5 - 3 s @ 7 - 12 V d.c. / 2 - 3,5A
Lebensdauer Mindestens 200.000 Aktionen
Empfohlene Türstärke 35 - 50 mm
Inklusive Schlüssel Ja, 3 Stk.
Maße 125 x 101 x 39 mm
Betriebstemperatur -26 °C ~ +80 °C
