Parte 3: Installazione
■
Disposizione e dimensionidell'apparecchio

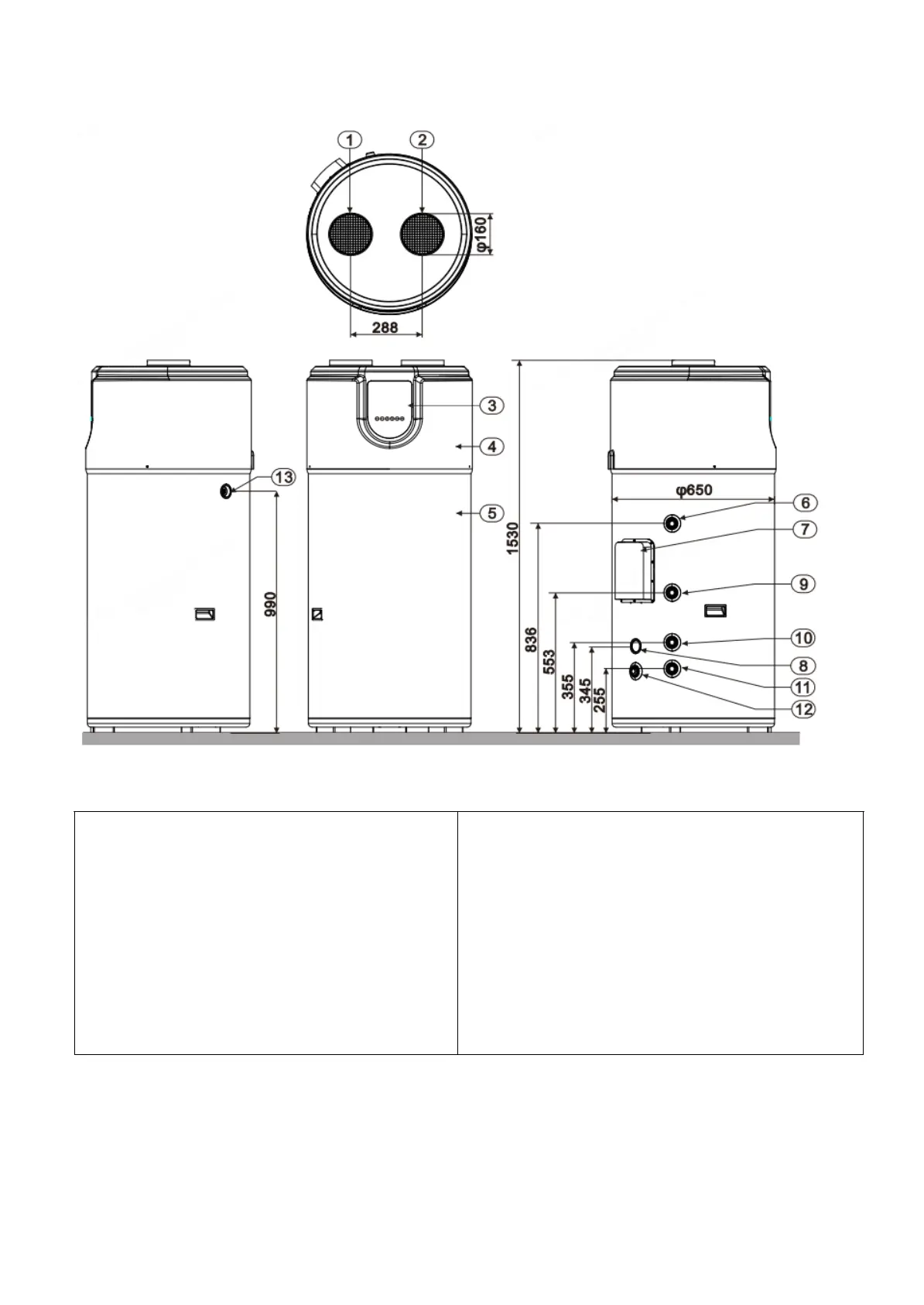

Fig.3.1 Schema e dimensioni dell'apparecchio
Nomi delle parti: ECOMAXI VB 200 S
1.Ingresso aria -φ160mm
2.Uscita aria -φ160mm
3.Pannello di controllo
4.Coperchio dell'alloggiamento
5.Serbatoio dell'acqua - 300 litri/200 litri
6.Uscita acqua calda -G 3/4" F
7. Quadro elettrico (contiene un taglio
termico non automatico, un elemento
riscaldante elettrico e un anodo elettronico)
8.Asta in magnesio
9.Ingresso energia solare -G 3/4" F
10.Uscita energia solare -G 3/4" F
11.Ingresso acqua fredda -G 3/4" F
12.Uscita acqua di scarico -G 3/4" F
13.Uscita condensa -G 1/2" F
