– Spegnere e riaccendere più volte la cal-
daia mantenendo sempre aperto il rubi-
netto acqua calda sanitaria e verificare
che la pressione corrisponda ai valori
indicati in Tabella 4.
Dopo aver effettuato la regolazione della
pressione massima, procedere alla taratu-
ra della pressione minima (fig. 29):
–
Disinserire l’alimentazione del modulatore
–
Con la manopola del potenziometro sa-
nitario sul valore massimo, il rubinetto
acqua calda sanitaria aperto e il brucia-
tore acceso, tenendo bloccato il dado
(3), girare la vite (2) ricercando il valo-
re della pressione minima indicato in
Tabella 4: per ridurre la pressione gira-
re la vite in senso antiorario, per au-
mentare la pressione girare il dado in
senso orario.
– Accendere e spegnere più volte la cal-
daia mantenendo sempre aperto il rubi-
netto acqua calda e verificare che la
pressione corrisponda ai valori stabiliti.
– Reinserire l’alimentazione elettrica del
modulatore.
– Rimettere il cappuccio in plastica (1).
4.2.2 Regolazione pressioni
valvola gas
HONEYWELL VK 4105M

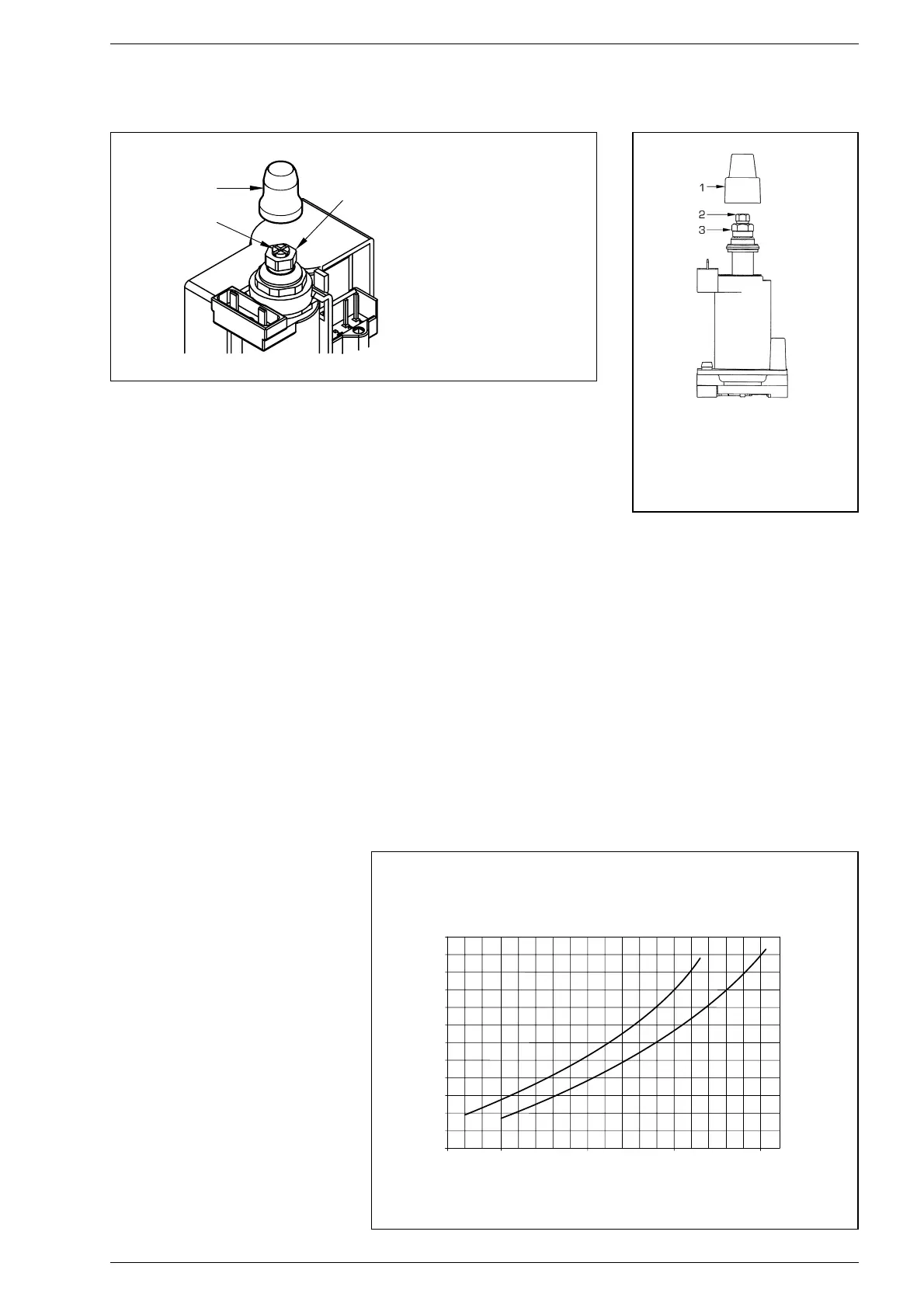

Per la taratura della pressione massima
procedere nel seguente modo (fig. 30):
– Collegare la colonnina o un manometro
alla prese di pressione a valle della valvo-
la gas. Nelle vers. “BF” collegare invece il
manometro come indicato in fig. 28.
– Togliere il cappuccio in plastica del modu-
latore (1).
– Porre la manopola del potenziometro
sanitario sul valore massimo.
– Accendere la caldaia ed aprire il rubinet-
to acqua calda sanitaria.
– Ruotare il dado (3) ricercando il valore
della pressione massima come indicato
in Tabella 4: per ridurre la pressione gi-
rare il dado in senso antiorario, per au-
mentare la pressione girare il dado in
senso orario.
– Spegnere e riaccendere più volte la cal-
daia mantenendo sempre aperto il rubi-
netto acqua calda sanitaria e verificare
che la pressione corrisponda ai valori
indicati in Tabella 4.
Dopo aver effettuato la regolazione della
pressione massima, procedere alla taratu-
ra della pressione minima (fig. 30):
–
Disinserire l’alimentazione elettrica del
modulatore.
–
Con la manopola del potenziometro sa-
nitario sul valore massimo, il rubinetto
acqua calda sanitaria aperto e il brucia-
tore acceso, tenendo bloccato il dado
(3), ruotare il dado (2) per ricercare il
valore della pressione minima indicato
in Tabella 4: per ridurre la pressione
girare il dado in senso antiorario, per
aumentare la pressione girare il dado
in senso orario.
– Accendere e spegnere più volte la cal-
daia mantenendo sempre aperto il rubi-
netto acqua calda e verificare che la
pressione corrisponda ai valori indicati in
Tabella 4.
– Reinserire l’alimentazione elettrica del
modulatore.
– Rimettere il cappuccio in plastica (1).
4.3 REGOLAZIONE
POTENZA
RISCALDAMENTO
Per effettuare la regolazione della potenza
riscaldamento, modificando la taratura di
fabbrica il cui valore di potenza è intorno ai
16 kW, occorre operare con un cacciavite
sul trimmer potenza riscaldamento (1 fig.
22). Per aumentare la pressione di lavoro
ruotare il trimmer in senso orario, per dimi-
nuire la pressione ruotare il trimmer in
senso antiorario.
Per facilitare la ricerca di adeguamento po-
tenza riscaldamento sono disponibili i dia-
grammi pressione/potenza resa per gas
naturale (metano) e gas butano o propano
(fig. 31).
16
