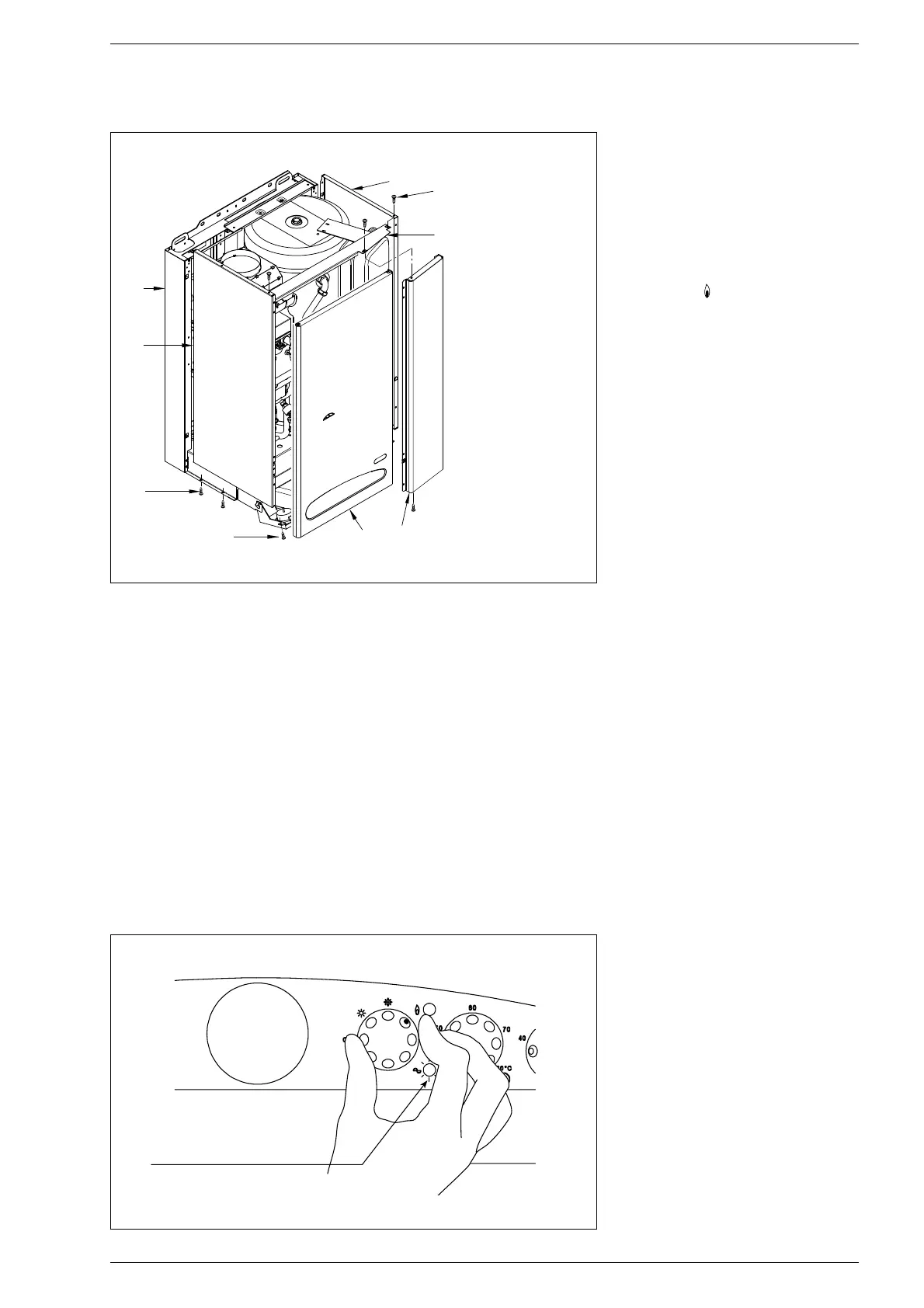

i fianchi (3) e (4) sfilandoli dagli incastri
ricavati sul telaio (2).
4.7 PULIZIA E MANUTENZIONE
Eseguire la pulizia del generatore nel se-
guente modo:
– Togliere tensione alla caldaia e chiudere
il rubinetto di alimentazione del gas.
– Procedere allo smontaggio del mantello
come specificato al punto 4.6.
– Procedere allo smontaggio del gruppo
bruciatori-collettore gas (fig. 32).
–
Per la pulizia indirizzare un getto d’aria
verso l’interno dei bruciatori in modo da
far uscire l’eventuale polvere accumulatasi.
– Procedere alla pulizia dello scambiatore
di calore togliendo la polvere ed eventuali
residui di combustione.
– Per la pulizia dello scambiatore di calore,
come pure del bruciatore, non dovranno
mai essere usati prodotti chimici o spaz-
zole di acciaio.
–
Assicurarsi che la parte superiore forata
dei bruciatori sia libera da incrostazioni.
– Durante la fase di smontaggio e montag-
gio del bruciatore si raccomanda di pre-
stare attenzione agli elettrodi di accen-
sione e rivelazione.
– Rimontare i particolari tolti dalla caldaia
rispettando la successione delle fasi.
– Controllare il funzionamento del bruciato-
re principale.
– Dopo il montaggio tutte le connessioni
gas devono essere collaudate a tenuta,
usando acqua saponata o appositi pro-
dotti, evitando l’uso di fiamme libere.
La manutenzione programmata del
generatore va effettuata annualmente
come prescritto dal DPR 26 agosto
1993 n°412.
4.7.1 Funzione spazzacamino
Per effettuare la verifica di combustione
della caldaia ruotare il selettore e sostare
su posizione ( ) fino a quando non inizia a
lampeggiare ad intermittenza la spia bicolo-
re verde/arancio (fig. 34). Da quel momen-
to la caldaia inizierà a funzionare in riscal-
damento alla massima potenza (20.000 -
25.000 kcal/h) con spegnimento a 80°C e
riaccensione a 70°C. Prima di attivare la
funzione spazzacamino accertarsi che le
valvole radiatore o eventuali valvole di
zona siano aperte. La prova può essere
eseguita anche in funzionamento sanitario.
Per effettuarla è sufficiente, dopo aver atti-
vato la funzione spazzacamino, prelevare
acqua calda da uno o più rubinetti.
Anche in questa condizione la caldaia fun-
ziona alla massima potenza sempre con il
primario controllato tra 80°C e 70°C.
Durante tutta la prova i rubinetti acqua
calda dovranno rimanere aperti.
Dopo la verifica di combustione spegnere la
caldaia ruotando il selettore sulla posizione
(OFF); riportare poi il selettore sulla funzio-
ne desiderata.
ATTENZIONE: La funzione spazzacamino
si disattiva automaticamente dopo 15
minuti o al soddisfacimento della richie-
sta sanitaria.
4.8 INCONVENIENTI DI
FUNZIONAMENTO
Il bruciatore non si accende e il circolato-
re funziona.
– Verificare che la pressione acqua sia su
valori di 1 - 1,2 bar.
– Il pressostato acqua è difettoso, necessi-
ta sostituirlo.
Il bruciatore principale non parte né in
prelievo sanitario né in riscaldamento.
– Controllare ed eventualmente sostituire
il pressostato acqua.
– Il termostato fumi è intervenuto, occorre
riarmarlo.
– Controllare se arriva tensione alle bobine
della valvola gas; verificarne il funziona-
mento ed eventualmente sostituirlo.
–
Controllare il funzionamento del termo-
stato limite e del pressostato fumi
(vers. “BF”).
– Il ventilatore funziona, ma ad un numero
di giri ridotto non attivando il pressosta-
to fumi, occorre pertanto provvedere
alla sostituzione (vers. “BF”).
– Sostituire la scheda elettronica.
La caldaia si accende ma trascorsi 10
secondi va in blocco.
– Controllare che nell’allacciamento elettri-
