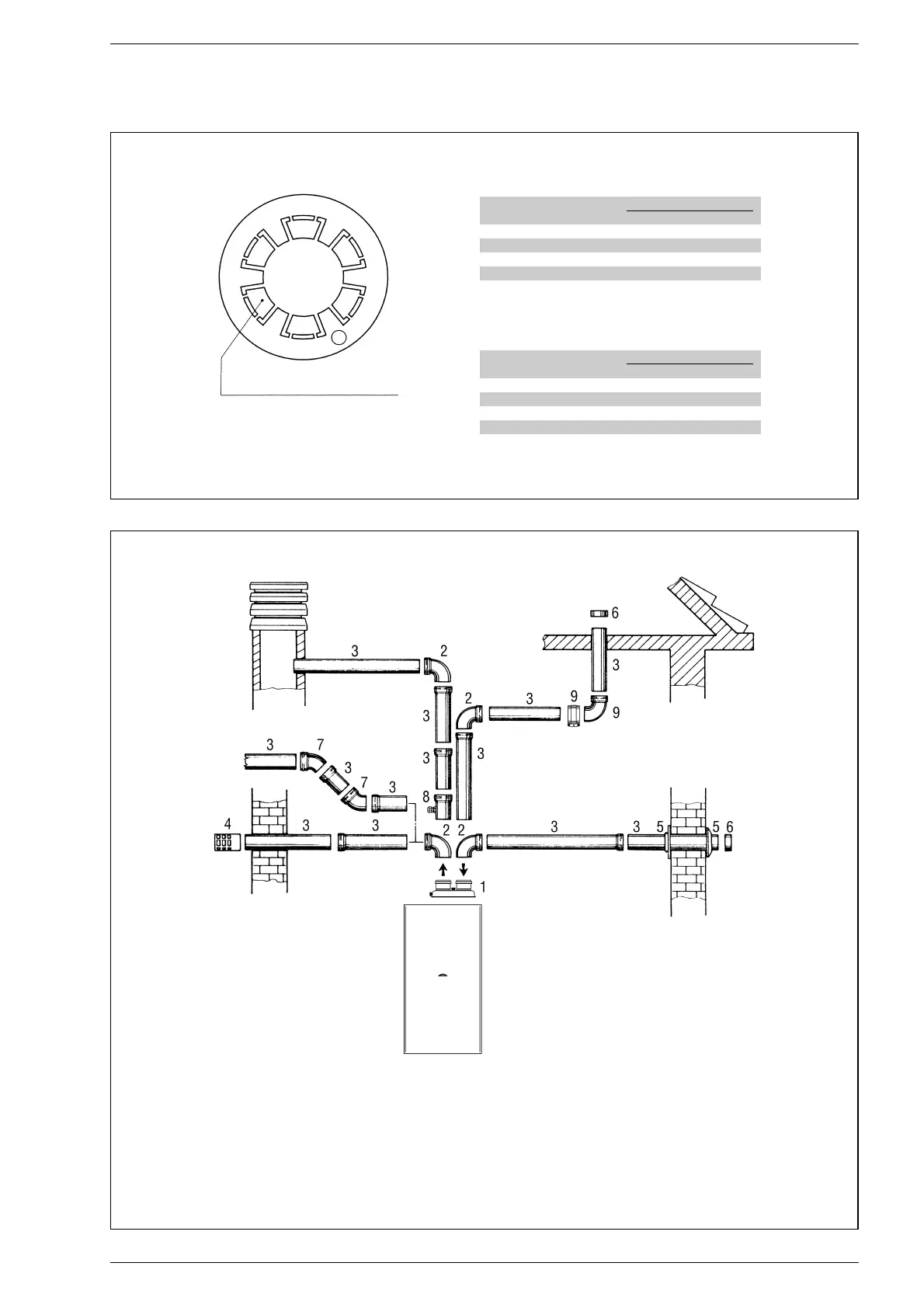

Fig. 15
Fig. 16
LEYENDA
1 Separador aire-humos
con tomas de extracción cód. 8093000
2a Codo de 90° MF cód. 8077404
2b Codo de 90° MF aislada cód. 8077408
3a Alargadera L. 1000 cód. 8077303
3b Alargadera L. 1000 aislada cód. 8077306
4 Terminal de evacuación cód. 8089501
5 Kit virolas int.-ext. cód. 8091500
6 Terminal de aspiración cód. 8089500
7 Codo de 45° MF cód. 8077406
8 Descarga condensación L. 135 cód. 8092800
9 Abrazadera de unión (n. 5) cód. 8092700
Sectores del diafragma Pérdida de carga total
para quitar mm H2OPa
0 0 ÷ 2 0 ÷ 19,6
2 2 ÷ 3 19,6 ÷ 29,4
4 3 ÷ 4 29,4 ÷ 39,2
6 4 ÷ 5 39,2 ÷ 49,0
Quitar el diafragma 5 ÷ 8 49,0 ÷ 78,4
Sectores del diafragma Pérdida de carga total
para quitar mm H2OPa
4 0 ÷ 4 0 ÷ 39,2
5 4 ÷ 5 39,2 ÷ 49,0
6 5 ÷ 6 49,0 ÷ 58,8
Quitar el diafragma 6 ÷ 9 58,8 ÷ 88,2
Versión “25/60”
Versión “30/60”
SECTOR DEL DIAFRAGMA
