Sime Format 25/60 - Page 39

37

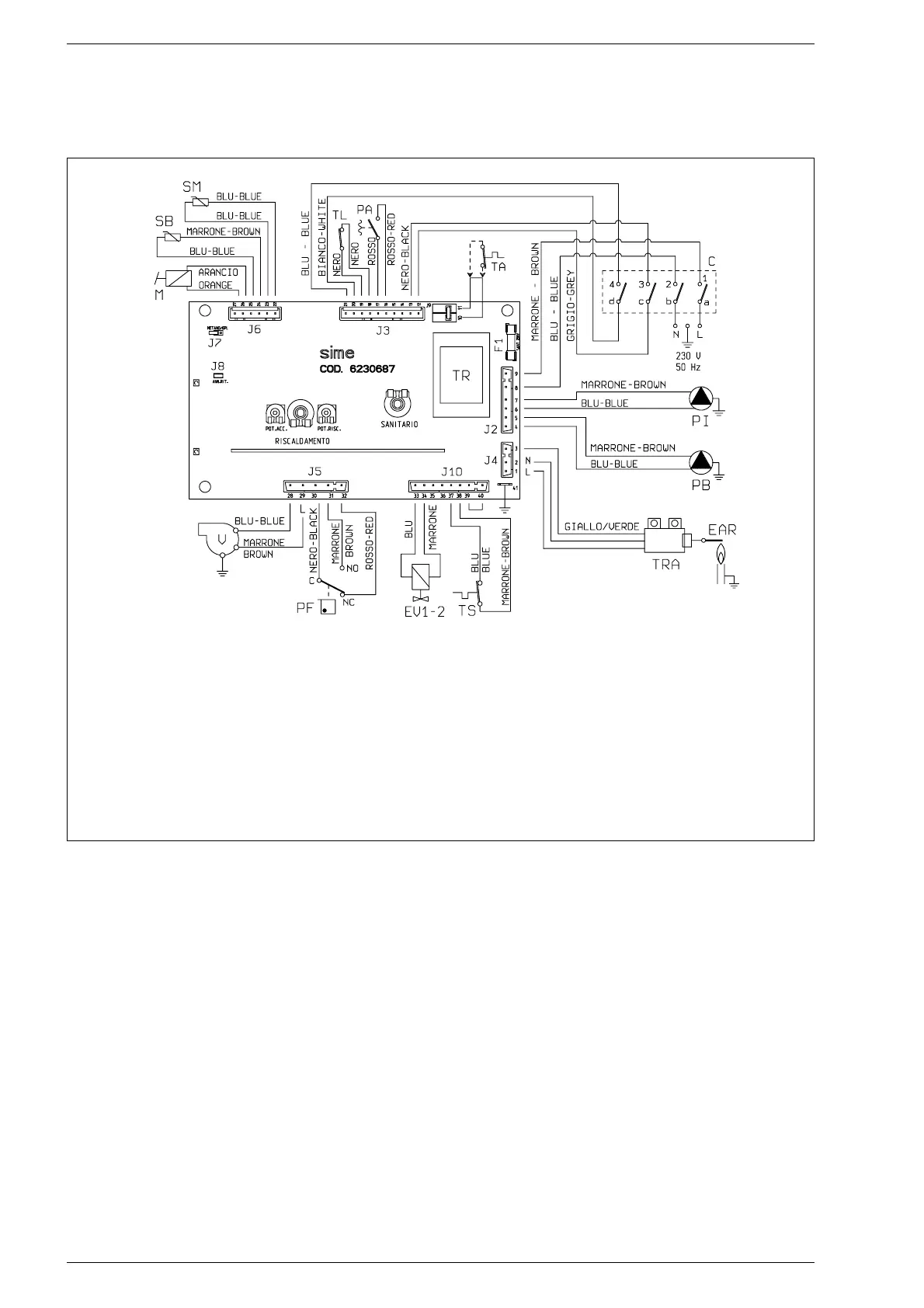

2.10.4 Esquema eléctrico “25/60 BF - 30/60 BF”
Fig. 20/a
LEYENDA
F1 Fusible (F 1.6A)
TR Transformador 230/24V
PI Bomba instalación
PB Bomba acumulador
EV1 Bobina válvula de gas
EV2 Bobina válvula de gas
V Ventilador
PF Presóstato humos
TL Termóstato límite 80 °C
M Modulador
PA Presóstato agua
C Selector OFF/VER/INV/
DESBLOQUEO
SM Sonda calefacción (azul)
SB Sonda sanitario
TA Termóstato ambiente
EAR Electrodo encendido/detección
TRA Transformador de encendido
TS Termóstato de seguridad 100 °C
NOTA: El termóstato ambiente o cro-
notermóstato debe ser conectado a
los bornes 10 - 11 del conector “TA”
luego de haber quitado el puente.
CÓDIGOS REPUESTOS
CONECTORES:
J2 cod. 6278622
J3 cod. 6278621
J5 cod. 6278625
J6 cod. 6278620
J10 cod. 6278623
