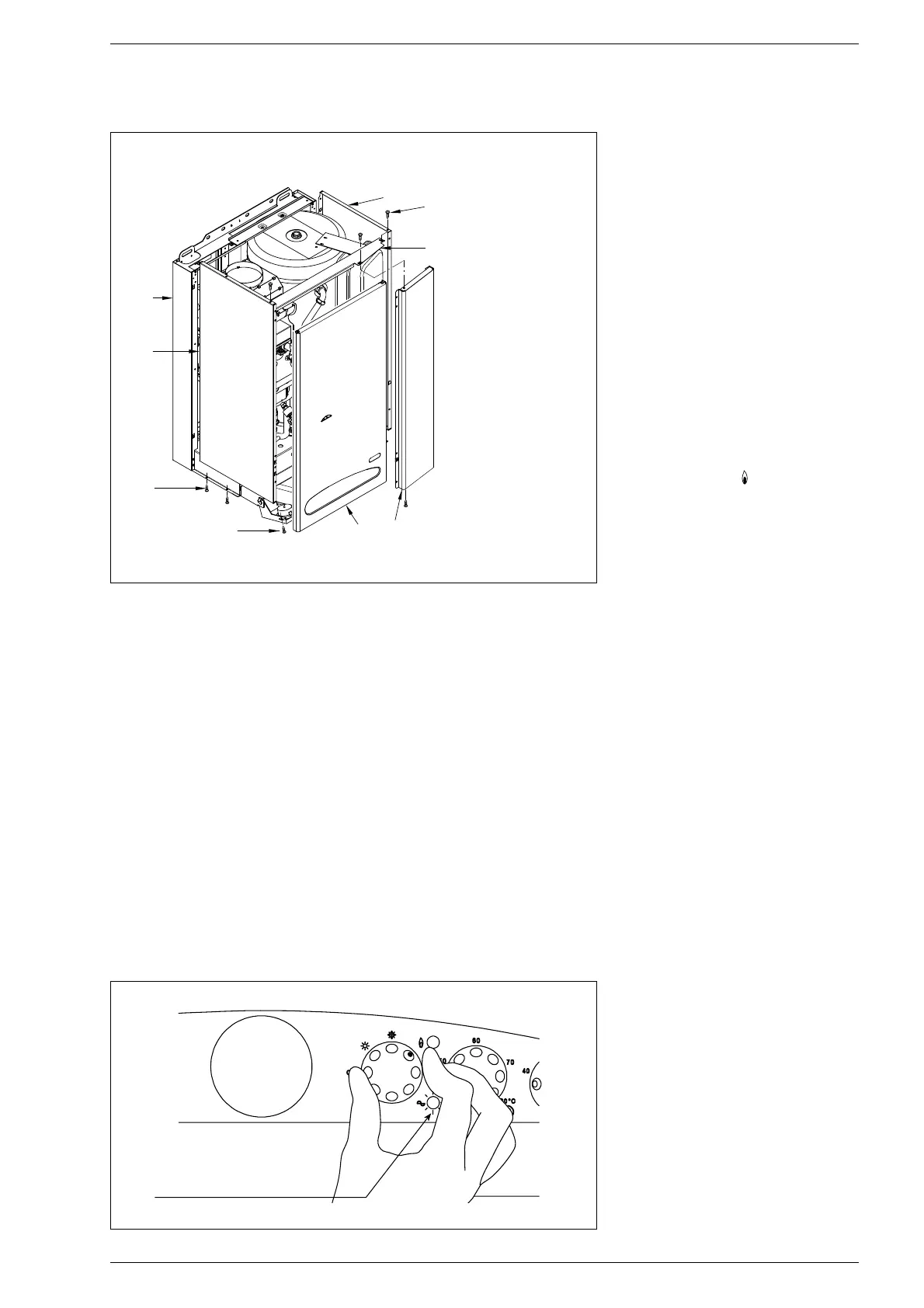

– Tire hacia adelante el panel frontal (5)
fijado con piolines de encastre.
– Destornille los dos tornillos que bloquean
el panel de mandos a la envolvente.
– Quite el panel lateral (6) destornillando
los dos tornillos que lo bloquean al estri-
bo superior (7) y al soporte del panel de
mandos. Empuje hacia arriba para qui-
tarlo de los encastres realizados sobre
el lateral derecho.
– Destornille los cuatro tornillos inferiores
que fijan los laterales al soporte del
panel de mandos y los dos tornillos que
lo bloquean al estribo superior (7).
Empuje hacia arriba los laterales (3) y (4)
quitándolos de los encastres realizados
sobre el chasis (2).
4.7 LIMPIEZA Y MANTENIMIENTO
Realice la limpieza del generador del
siguiente modo:
– Quite tensión a la caldera y cierre el grifo
de alimentación de gas.
– Proceda con el desmontaje de la envol-
vente como se indica en el punto 4.6.
– Proceda al desmontaje del grupo quema-
dores - colector de gas (fig. 32).
– Para la limpieza dirija un chorro de aire
hacia el interior de los quemadores en
modo de hacer salir el eventual polvo
acumulado.
– Proceda a la limpieza del intercambiador
de calor quitando el polvo y eventuales
residuos de combustión.
– Para la limpieza del intercambiador de
calor, como del quemador, no deberán
jamás ser utilizados productos químicos
o cepillos de acero.
– Asegúrese que la parte superior perfo-
rada de los quemadores esté libre de
incrustaciones.
– Durante la fase de montaje o desmon-
taje del quemador se recomienda pre-
star atención a los electrodos de encen-
dido y detección.
– Monte nuevamente los elementos quita-
dos de la caldera respetando la sucesión
de las fases.
– Controle el funcionamiento del quema-
dor principal.
–
Despues del montaje hay que ensayar la
estanqueidad de todas las conexiones
de gas utilizando agua jabonosa o pro-
ductos adecuados, evitando el uso de
llamas libres.
El mantenimiento programado del genera-
dor se debe efectuar anualmente.
4.7.1 Función deshollinador
Para efectuar la verificación de la combu-
stión de la caldera gire el selector y perma-
nezca en la posición ( ) hasta cuando la luz
indicadora bicolor verde/anaranjada esté
intermitente (fig. 34). Desde este momento
la caldera iniciara a funcionar a la máxima
potencia (20.000 - 25.000 kcal/h) con
apagado a 80°C y rencendido a 70°C.
Antes de activar la función deshollinador
asegúrese que la válvula del radiador o
eventuales válvulas de zona estén abiertas.
La prueba puede ser realizada también en
funcionamiento sanitario.
Para efectuarla es suficiente, luego de
haber activado la función deshollinador, reti-
rar el agua caliente de 1 o varios grifos.
También en esta condición la caldera fun-
ciona a la máxima potencia, siempre con el
primario controlado entre los 80°C y los
70°C. Durante toda la prueba los grifos de
agua caliente deberán quedar abiertos.
Luego de la verificación de combustión apa-
gue la caldera girando el selector en posi-
ción (OFF); por consiguiente lleve el selector
a la función deseada.
ATENCION: Luego de aproximadamente
15 minutos, la función deshollinador se
desactiva automáticamente.
4.8 INCONVENIENTES
DE FUNCIONAMIENTO
El quemador principal no se enciende y el
circulador funciona.
– Verifique que la presión de agua esté en
los valores de 1 - 1,2 bar.
– El presóstato de agua es defectuoso,
necesita sustituirlo.
El quemador principal no arranca, ni en
sanitario ni en calefacción.
– Controle y eventualmente sustituya el
presóstato de agua.
– El termóstato de humos ha intervenido,
se necesita rearmarlo.
– Controle si llega tensión a las bobinas de
la válvula de gas; verifique el funciona-
miento y eventualmente sustitúyalo.
–
Controle el funcionamiento del termó-
44
