A instalação deve enterder-se fixa e deve
ser efectuada exclusivamente técnicos
especializados e qualificados respeitando
todas as instruções e disposições deste
manual, devendo a instalação ser efectuada
cumprindo rigorosamente as normas e
regulamentos actualmente em vigor.
2.1 VENTILAÇÃO DO LOCAL
DA CALDEIRA
As caldeiras “25/60 OF” de potência infe-
rior a 35 kW, podem ser instaladas em
ambientes domésticos com uma ventilação
adequada. É indispensável que nos locais
onde se instala a caldeira, possa afluir pelo
menos tanto ar quanto requerido pela regu-
lar a combustão do gás consumido pelos
vários aparelhos. É portanto necessário,
para o fluxo de ar aos locais, abrir orifícios
nas paredes com os seguintes requisitos:
–
Devem ter uma secção livre total de pelo
menos 6 cm
2
para cada kW de capacida-
de térmica, com um mínimo de 100 cm
2
.
– Estar situados o mais próximo possível
do pavimento, não obstruídos e protegi-
dos por uma grelha que não reduza a
secção útil de passagem do ar.
As caldeiras “25/60 BF - 30/60 BF”
podem ser montadas, sem imposições de
posicionamento e de entrada de ar combu-
rente, em qualquer ambiente doméstico.
2.2 PLACA DE SUPORTE
DA CALDEIRA
Para a montagem da placa de suporte da
caldeira, fornecida com o aparelho, respei-
tar as seguintes instruções (fig. 4):
– Fixar a placa na parede com buchas ade-
quadas.
– Verificar com um nível de bolha de ar se
está bem na horizontal.
2.2.1 Placa de instalação (a pedido)
A placa de instalação cód. 8081209 é for-
necida com a folha de instruções para a sua
montagem.
2.2.2 Kit de curvas de ligação (a pedido)
Para efectuar a montagem das curvas de
ligação, fornecidas no kit cód. 8075419,
seguir as instruções da fig. 5.
2.2.3 Kit de torneiras
de ligação (a pedido)
Para efectuar a montagem das torneiras
de ligação fornecidas no kit cód. 8091807,
seguir as instruções da fig. 6.
2.2.4 Kit de substituição de caldeiras
murais de outras marcas
(a pedido)
O kit opcional cód. 8093900 é fornecido
com a folha de instruções para a montagem.
2.3 LIGAÇÃO DO EQUIPAMENTO
Antes de efectuar a ligação do aparelho é
aconselhável fazer circular a água nas tuba-
gens para eliminar os possíveis corpos
estranhos que poderão comprometer o fun-
cionamento do aparelho. Ao efectuar as
ligações hidráulicas assegurar-se que são
respeitadas as indicações da fig. 1.
O tubo de descarga da válvula de segu-
rança deve ser ligado a um funil de recolha
para encaminhar a possível purga em
caso de intervenção.
A ligação do gás deve ser realizada com
tubos de aço sem soldaduras (tipo
Mannesmann), zincados e com uniões
filetadas e revestidas, excluindo junções
de três peças salvo para as ligações ini-
ciais e finais.
Ao atravessar paredes os tubos devem ser
protegidos com mangas adequadas.
No dimensionamento das tubagens do gás,
do contador ao esquentador, devem-se ter
em linha de conta os fluxos em volumes
(consumos) em m
3
/h, bem como a densi-
dade do gás em questão.
As secções dos tubos do aparelho devem
garantir um fornecimento de gás suficien-
te para cobrir a necessidade máxima, limi-
tando a perda de pressão entre o conta-
dor e qualquer aparelho de utilização não
superior a:
– 1,0 mbar para gás da segunda família
(gás natural);
– 2,0 mbar para o gás da terceira família
(butano ou propano).
No interior da carcaça é aplicada uma etique-
ta adesiva na qual se encontram as caracterí-
sticas técnicas de identificação e o tipo de gás
para o qual está preparada a caldeira.
2INSTALAÇÃO

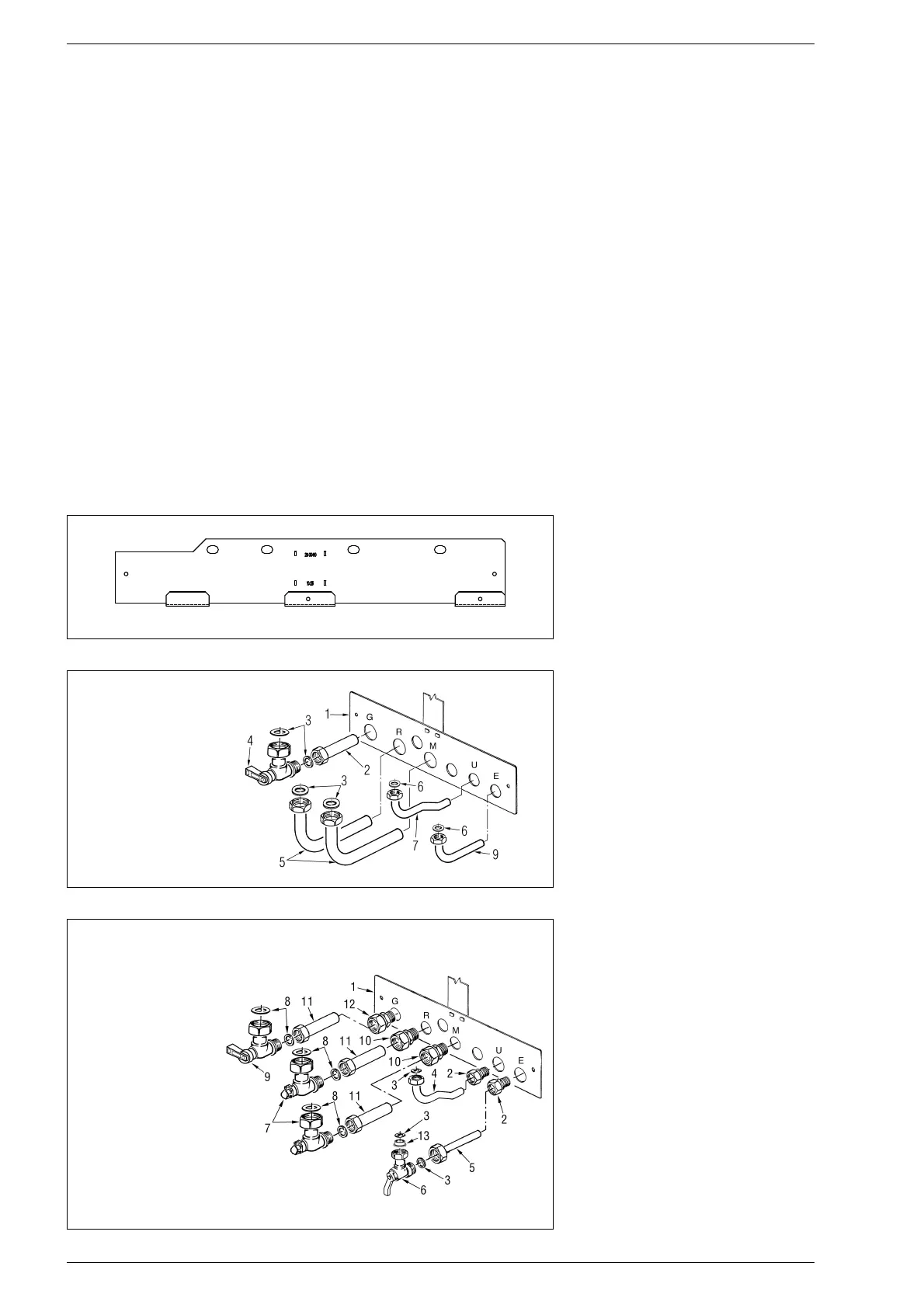

Fig. 4
LEGENDA
1 Placa ligações
2 Troço 3/4”x18
3 Anilha ø 24/17
4 Torneira do gás 3/4” MF
5 Curva 3/4”x18
6 Junta ø 18,5/11,5
7 Curva ondulada 1/2”x14
9 Curva 1/2”x14
Fig. 5
LEGENDA
1 Placa ligações
2 União direita 1/2”x14
3 Junta ø 18,5/11,5
4 Curva 1/2”x14
5 Troço da torneira
água sanitária
6 Torneira de entrada
água sanitária 1/2” MF
7 Torneira saída-retorno
instalação 3/4” MF
8 Junta ø 24/17
9 Torneira do gás 3/4” MF
10 União direita 3/4”x18
11 Troço 3/4”x18
12 União direita 3/4”x18 com ogiva
13 Regulador de fluxo:
amarela (vers. “25/60”)
e castanha (vers. “30/60”)
Fig. 6
