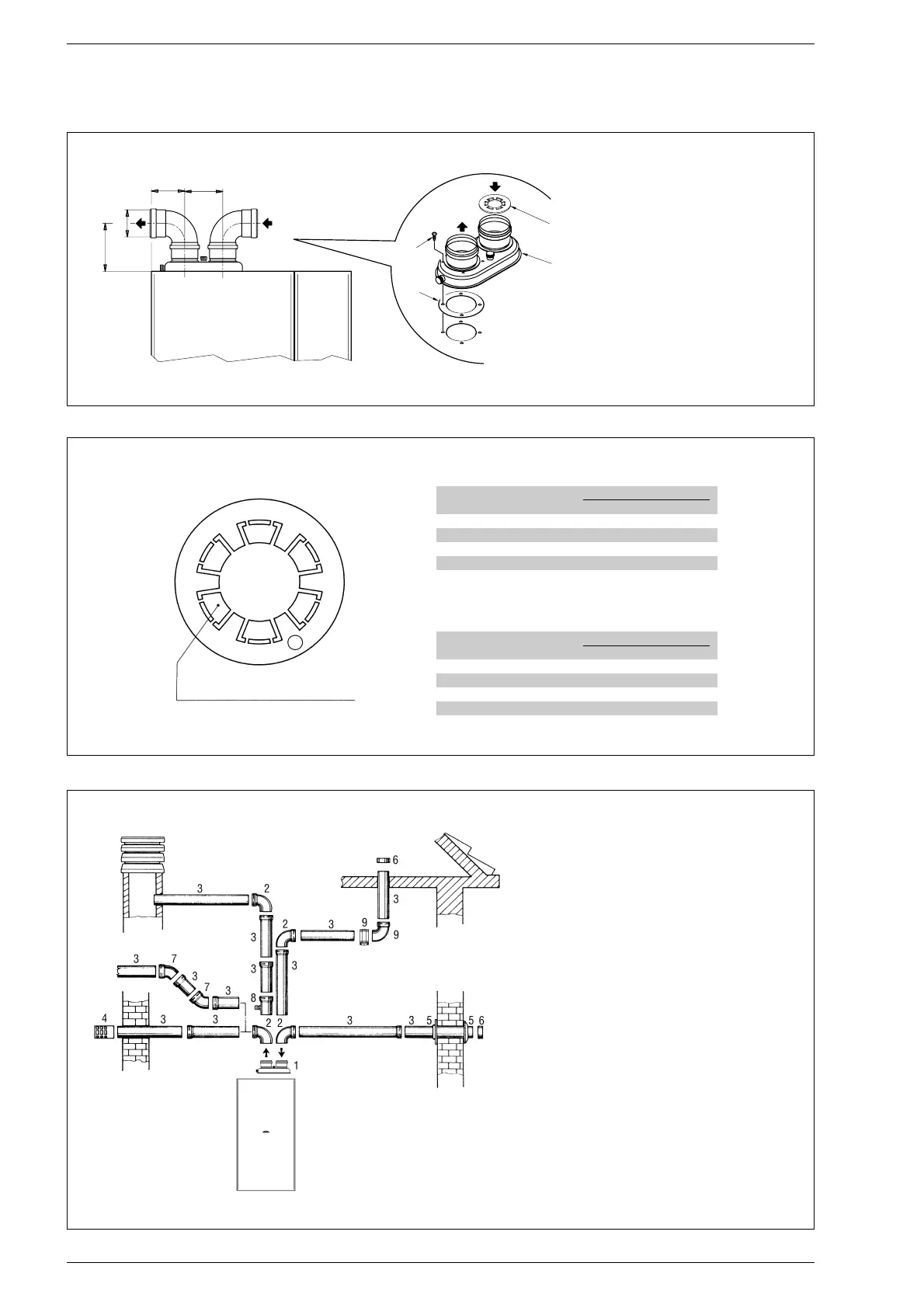

Fig. 14
LEGENDA
1 Junta esponjosa ø125/95
2 Parafuso de fixação
3 Separador ar-fumos
com tomadas de recolha
4 Diafragma de sectores ø 38
Fig. 15
Fig. 16
LEGENDA
1 Separador ar-fumos
com tomadas de recolha cód. 8093000
2a Curva de 90° MF cód. 8077404
2b Curva de 90° MF isolada cód. 8077408
3a Extensão L. 1000 cód. 8077303
3b Extensão L. 1000 isolada cód. 8077306
4 Terminal de evacuação cód. 8089501
5 Kit aros int.-ext. cód. 8091500
6 Terminal de aspiração cód. 8089500
7 Curva de 45° MF cód. 8077406
8 Descarga condensação L. 135 cód. 8092800
9 Ligação (n. 5) cód. 8092700
Sectores do diafragma Perda de carga total
de excluir mm H2OPa
0 0 ÷ 2 0 ÷ 19,6
2 2 ÷ 3 19,6 ÷ 29,4
4 3 ÷ 4 29,4 ÷ 39,2
6 4 ÷ 5 39,2 ÷ 49,0
Excluir o diafragma 5 ÷ 8 49,0 ÷ 78,4
Sectores do diafragma Perda de carga total
de excluir mm H
2OPa
4 0 ÷ 4 0 ÷ 39,2
5 4 ÷ 5 39,2 ÷ 49,0
6 5 ÷ 6 49,0 ÷ 58,8
Excluir o diafragma 6 ÷ 9 58,8 ÷ 88,2
Versão “25/60”
Versão “30/60”
SECTOR DO DIAFRAGMA
