11
LEGENDA
F1 Fusibile (1.6 AT)
TR Trasformatore 230/24V
PI Pompa impianto
EV1-2 Bobina valvola gas
V Ventilatore
PF Pressostato fumi
VP Valvola pressostatica
M Modulatore
C Selettore OFF/EST/INV/SBLOCCO
SM Sonda riscaldamento
SS Sonda sanitario
TA Cronotermostato
EAR Elettrodo accensione/rivelazione
TRA Trasformatore d’accensione
TS Termostato sicurezza
PA Pressostato acqua
FL Flussostato acqua
TF Termostato fumi
OP Orologio programmatore (solo x GB)
NOTA: Collegare il cronotermostato ai
morsetti 10-11 del connettore “TA” dopo
aver tolto il ponte.
Fig. 13

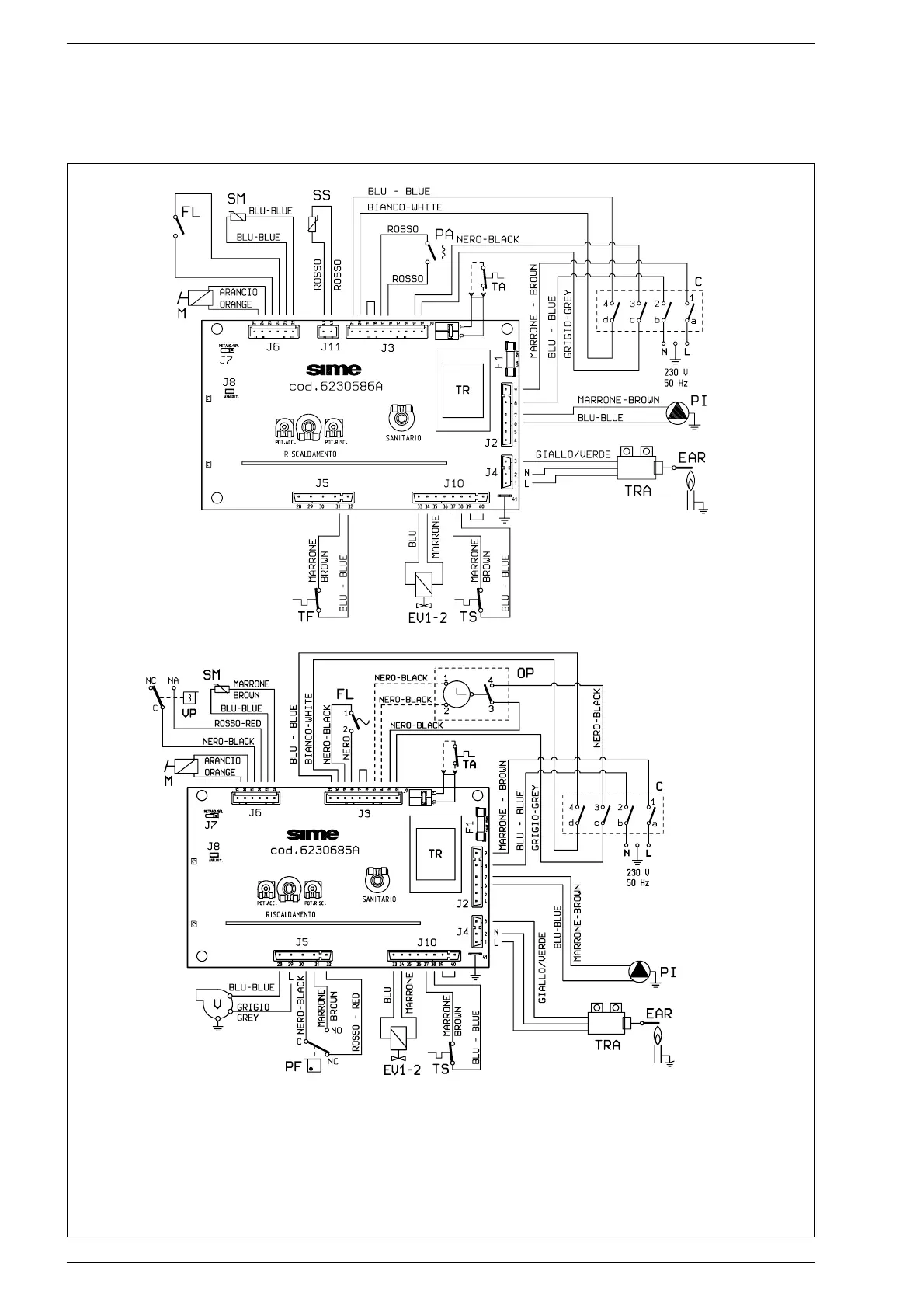

2.11.3 Schema elettrico
versione “25 BF - 30 BF”
versione “25 OF”
