Sime Format.zip 25 BF - Descrição da Caldeira

400
125
60
335
700
198
55
55
22
718
RM
G
E
U
=
70
Ø 130
70
70
70 =
L
700
K
110
ø 60/100
165
125
335
60
55
22
55
718
70
=
R
E
G
M
U
70 70 70
=
48
1.1 INTRODUÇÃO
As “FORMAT.ZIP” são grupos térmicos a
gás para aquecimento e produção de água
quente sanitária, concebidas e realizadas
para satisfazer as exigências dos edifícios
residenciais colectivos e dos modernos
sistemas de instalações.
Estão em conformidade com as directivas
europeias 90/396/CEE, 89/336/CEE,
73/23/CEE, 92/42/CEE e com as nor-
mas europeias EN 297 - EN 483.
Podem ser alimentadas com gás natural
(metano) e com gás butano (G30) ou pro-
pano (G31).
Este manual contém as instruções relativas
aos seguintes modelos de caldeiras:
– “FORMAT.ZIP 25 OF”
com acendimento e modulação electróni-
ca, câmara combustão aberta tiragem
natural.
– “FORMAT.ZIP 25 BF - 30 BF”
com acendimento e modulação electróni-
ca, câmara estanque fluxo forçado.
Siga as instruções deste manual para uma
correcta instalação e um perfeito funciona-
mento do aparelho.
1 DESCRIÇÃO DA CALDEIRA

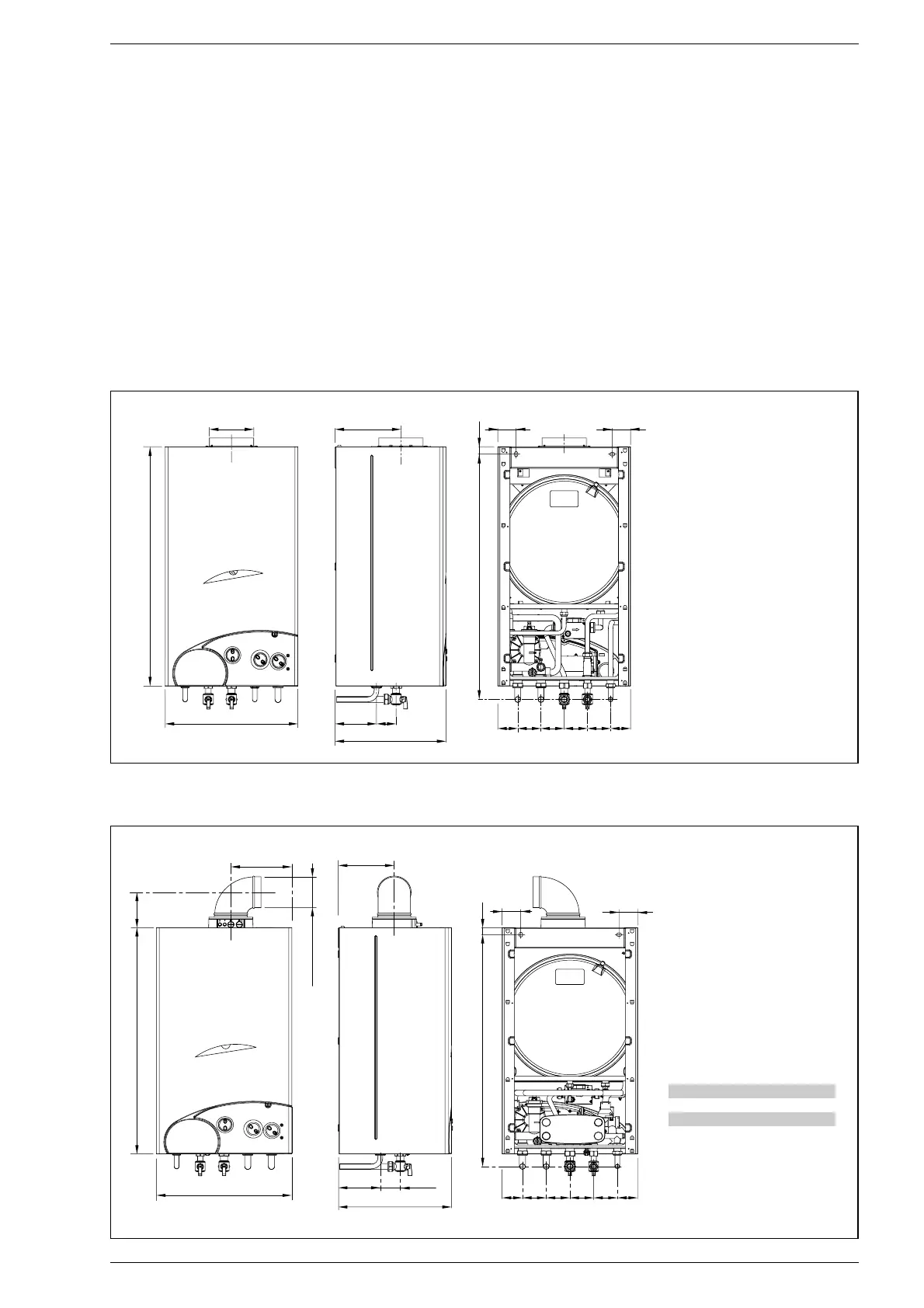

1.2 DIMENSÕES
1.2.1 Versão “FORMAT.ZIP 25 OF”
Fig. 1
Fig. 1/a
1.2.2 Versão “FORMAT.ZIP 25 BF - 30 BF”
ROSCAS
R Retorno instalação 3/4”
M Ida instalação 3/4”
G Alimentação gás 3/4”
E Entrada água sanitária 1/2”
U Saída água sanitária 1/2”
ROSCAS
R Retorno instalação 3/4”
M Ida instalação 3/4”
G Alimentação gás 3/4”
E Entrada água sanitária 1/2”
U Saída água sanitária 1/2”
25 BF 30 BF
L mm 400 450
K mm 180 205
