4.1 REGULAÇÃO TEMPERATURA
ÁGUA SANITÁRIA
O sistema com potenciómetro para a regu-
lação da temperatura da água sanitária
com um campo de regulação entre 30° e
60°C oferece duas vantagens:
1) A caldeira adapta-se perfeitamente a
todos os tipos de instalações sanitá-
rias, quer com sistema de mistura
mecânico quer termostático.
2) A capacidade térmica é regulada
conforme a temperatura necessária,
permitindo desta maneira uma boa
economia de combustível.
NOTA: Para evitar qualquer equívoco,
recorde que o valor obtido multiplicando a
diferença de temperatura C) entre a
saída e entrada da água sanitária na cal-
deira, para a capacidade horária medida á
torneira (l/h), não deve ultrepassar a
capacidade útil da caldeira. Para medições
e controlos da capacidade e da tempera-
tura da água sanitária utilize instrumen-
tos adequados, tendo em consideração a
transferência de calor na parte do tubo
entre a caldeira e o ponto onde se mede.
4.2 REGULAÇÃO FLUXO SANITÁRIO
Para regular o fluxo de água sanitária, utili-
ze o regulador de fluxo da válvula desviado-
ra pressostática (5 fig. 5). Recorde que os
caudales e as relativas temperaturas de uti-
lização da água quente sanitária, indicadas
no punto 1.3, obtiveram-se colocando o
selector da bomba no valor máximo.
Se houver uma redução do fluxo da água
sanitária é necessário limpar o filtro
instalado na entrada da válvula desviado-
ra pressostática (3 fig. 5).
4.3 VÁLVULA GÁS
As caldeiras são produzidas de série com
válvula gás modelo SIT 845 SIGMA/
HONEYWELL VK 4105M (fig. 19). A válvula
gás é regulada para dois valores de pres-
são: máxima e mínima, que correspondem,
segundo o tipo de gás, aos valores indica-
dos na Tabela 4. A regulação da pressão
de gás aos valores máximo e mínimo é
feita pela SIME durante a produção: desa-
conselha-se portanto qualquer variação.
Somente em caso de transformação de
um tipo de gás de alimentação (metano)
para outro (butano ou propano) será admi-
tida a variação da pressão de trabalho.
Esta operação deve necessariamente ser
executada por pessoal autorizado. Efec-
tuada a variação das pressões de tra-
balho, deve selar os reguladores.
Para regular as pressões é necessário
seguir as instruções definidas segundo o
tipo de válvula:
Ao efectuar a calibragem das pressões é
necessário seguir uma ordem pré-definida
regulando antes a MÁX. e depois a MÍNIMA
.
4.3.1 Regulação da pressão
SIT 845 SIGMA (fig. 20/a)
Para a regulação da pressão máxima efec-
tue o seguinte:
Ligue a coluna de água ou um manóme-
tro á toma de pressão á saída da válvula
de gás.
Nas vers. “BF” ligar o manómetro
como indicado na fig. 20.
Tire a cápsula de plástico (1).
Rode o potenciómetro sanitário para o
valor máximo.
Ligue a caldeira utilizando o selectorde
quatro vias e abra uma torneira de água
quente sanitária.
Usando uma chave inglesa ø 10, regule a
porca (3) procurando o valor da pressão
máxima como indicado na Tabela 4: para
reduzir a pressão rode a porca em senti-
do anti-horário, para aumentar a pres-
são rode a porca em sentido horário.
Desligar e acender várias vezes a caldeira
4 USO E MANUTENÇÃO
TABELA 4
Pressão máx. Corrente Pressão mín. Corrente
Tipo de gás queimador modulador queimador modulador
mbar mA mbar mA
Metano (G20) 11,8 - 12,7 130 2,4 - 2,6 0
Butano (G30) 28,5 165 5,9 - 5,5 0
Propano (G31) 36,5 165 7,7 - 7,1 0
1
2
3
4

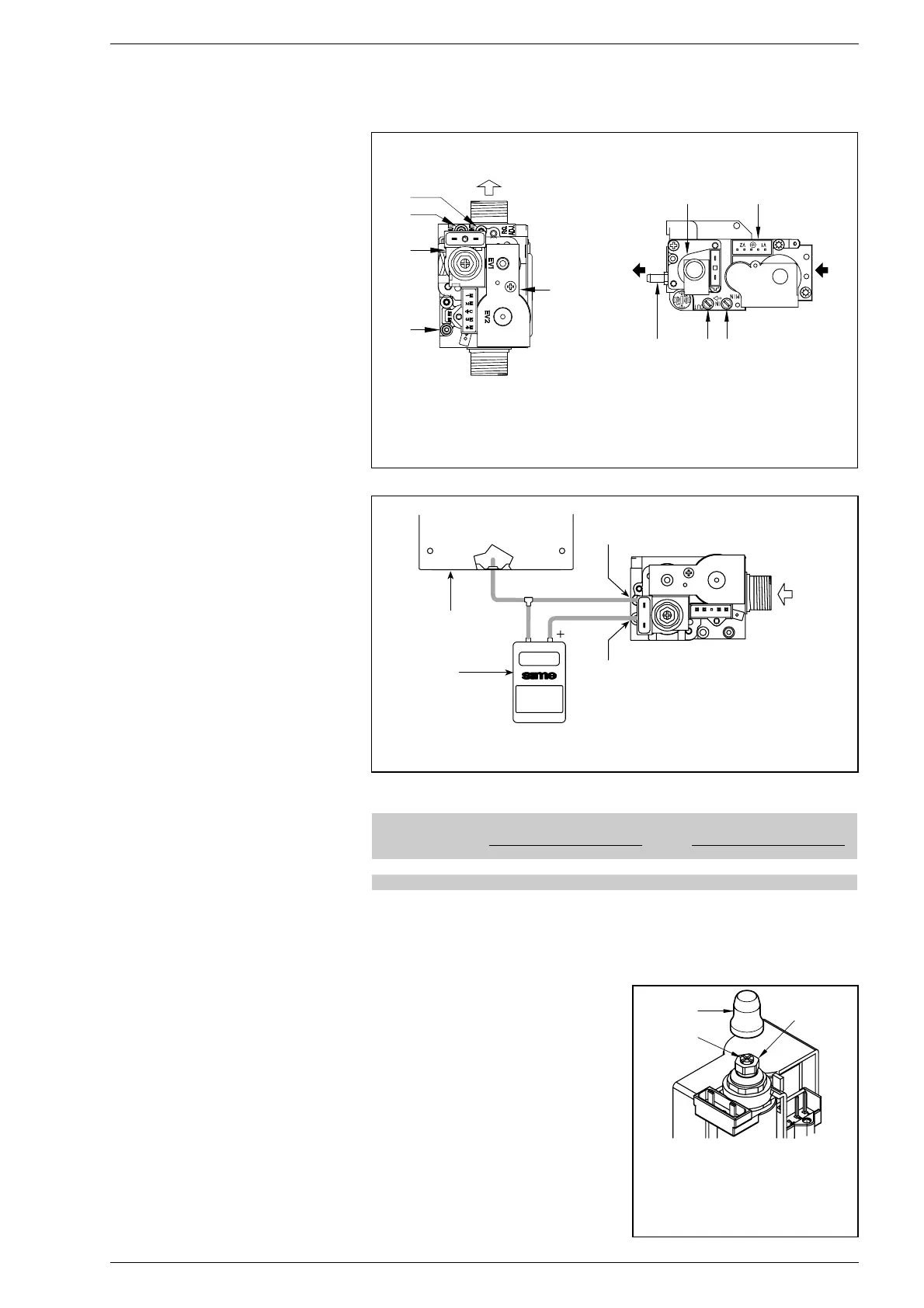

Fig. 20
ROSCAS
1 Tomada de pressão entrada
2 Tomada VENT
3 Câmara estanque
4 Manómetro differenziale
3
4
2
1
5
6
Fig. 19
1
2
3 45
SIT 845 SIGMA HONEYWELL VK 4105M
ROSCAS
1 Modulador
2 Bobinas EV1-EV2
3 Tomada de pressão entrada
4 Tomada de pressão saída
5 Tomada VENT
3
2
1
Fig. 20/a
ROSCAS
1 Cápsula de plástico
2 Parafuso reg. pressão mínima
3 Porca reg. pressão máxima
