63
e, mantendo sempre aberta a torneira da
água quente sanitária, verifique se a pres-
são corresponde aos valores da Tabela 4.
Para efectuar a regulação da pressão míni-
ma, depois de ter regulado a pressão máxi-
ma, proceder do seguinte modo:
Desligue os cabos de alimentação ao
modulador.
Com o potenciómetro sanitário no valor
máximo, a torneira da água quente
sanitária aberta e o queimador aceso,
tendo fixa a porca (3), rode o parafuso
(2) procurando o valor da pressão míni-
ma indicado na Tabela 4; para reduzir a
pressão rode o parafuso em sentido
anti-horário, para aumentar a pressão
rode o parafuso em sentido horário.
Desligar e acender várias vezes a caldei-
ra e, mantendo sempre aberta a tornei-
ra da água quente sanitária, verifique se
a pressão corresponde aos valores esta-
belecidos.
Ligar novamente os cabos de alimen-
tação eléctrica do modulador.
Colocar novamente a cápsula de plástico (1).
4.3.2 Regulação da pressã
HONEYWELL VK4105M (fig.20/b)
Para a regulação da pressão maxima efec-
tue o seguinte:
Ligue a coluna de água ou um manóme-
tro á toma de pressão á saída da válvula
de gás. Nas vers. BF” ligar o manóme-
tro como indicado na fig. 10.
Desligue os cabos de alimentação e tire
a cápsula de plástico do modulador (1).
Rode o potenciómetro sanitário para o
valor máximo.
Ligue a caldeira e abra a torneira da
água quente sanitária.
Com uma chave fixa ø 9, regule a porca
(2) procurando o valor da pressão maxi-
ma como indicado na Tabela 4: para
reduzir a pressão rode a porca em senti-
do anti-horário, para aumentar a pres-
são rode a porca em sentido horário.
Desligar e acender várias vezes a caldei-
ra e, mantendo sempre aberta a tornei-
ra da água quente sanitária, verifique se
a pressão corresponde aos valores da
Tabela 4.
Depois de se ter efectuado a regulação da
pressão máxima, efectuar a calibragem da
pressão mínima:
Desligar a alimentação eléctrica do
modulador.
Com o botão do potenciómetro de
água quente no valor máximo, a tornei-
ra de água quente aberto e o queima-
dor aceso, mantendo apertada a porca
(3), girar a porca (2) usando uma
chave fixa de ø 7 para procurar o valor
da pressão mínima indicado na Tabela
4: para reduzir a pressão girar a porca
no sentido contrário aos ponteiros do
relógio, para aumentar a pressão girar
a porca no sentido inverso.
Acender e desligar diversas vezes a cal-
deira mantendo sempre aberta a tornei-
ra da água quente e verificar se a pres-
são corresponde aos valores indicados
na Tabela 4.
Ligar novamente a alimentação eléctri-
ca do modulador.
Colocar novamente a tampa de plásti-
co (1).
4.4 REGULAÇÃO
DA POTÊNCIA
DE AQUECIMENTO
Para efectuar a regulação da potência de
aquecimento, modificando a regulação da
fábrica cujo valor é aprox. 16 kW modelo
“25” - 20 kW modelo “30”, é necessário
usar uma chave de fenda no trimmer de
potência aquecimento (1 fig. 15).
Para aumentar a pressão de serviço rode
o trimmer em sentido horário, para dimi-
nuir a pressão rode o trimmer em sentido
anti-horário. Para facilitar o ajuste da
potência de aquecimento consultar os
gráficos pressão/potência para gás natu-
ral (metano) e gás butano o propano (figg.
21 - 21/a - 21/b).

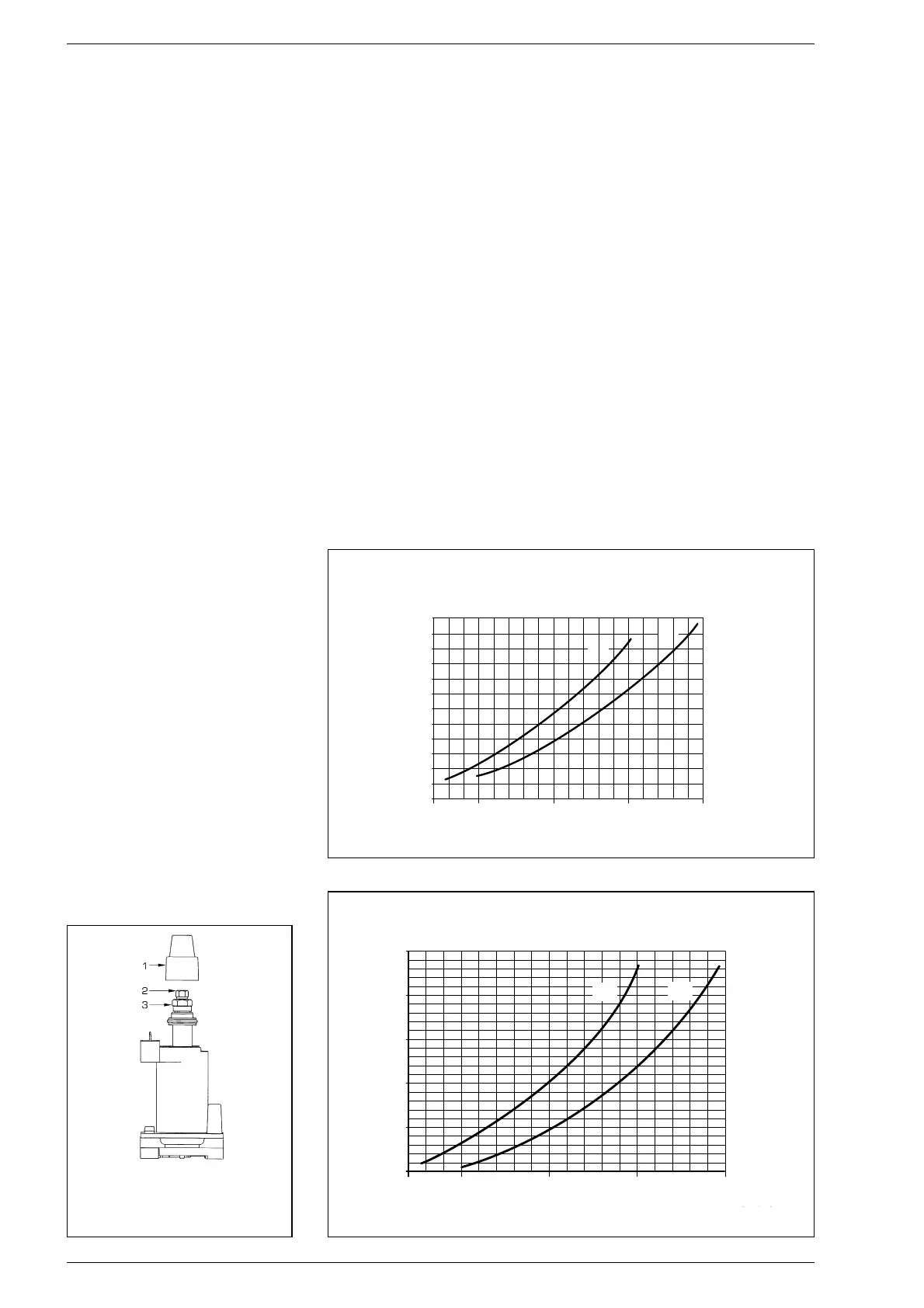

Fig. 20/b
ROSCAS
1 Cápsula de plástico
2 Porca regulação pressão mínima
3 Porca regulação pressão máxima
11
10
9
8
7
6
5
4
3
2
1
8,1 (7.000) 11,6 (10.000) 17,4 (15.000) 23,2 (20.000)
POTENZA TERMICA kW (kcal/h)
PRESSIONE UGELLO mbar
29,0 (25.000)
25
30
12
13
25
20
15
10
8,1 (7.000) 11,6 (10.000) 17,4 (15.000) 23,2 (20.000)
POTENZA TERMICA kW (kcal/h)
PRESSIONE UGELLO mbar
30
5
29,0 (25.000)
25
30
Fig. 21/a
POTÊNCIA TÉRMICA kW (kcal/h)
PRESSÃO INJECTOR mbar
Gráfico pressão/potência para gás natural (metano)
PRESSÃO INJECTOR mbar
POTÊNCIA TÉRMICA kW (kcal/h)
Fig. 21
Gráfico pressão/potência para gás butano (G30)
